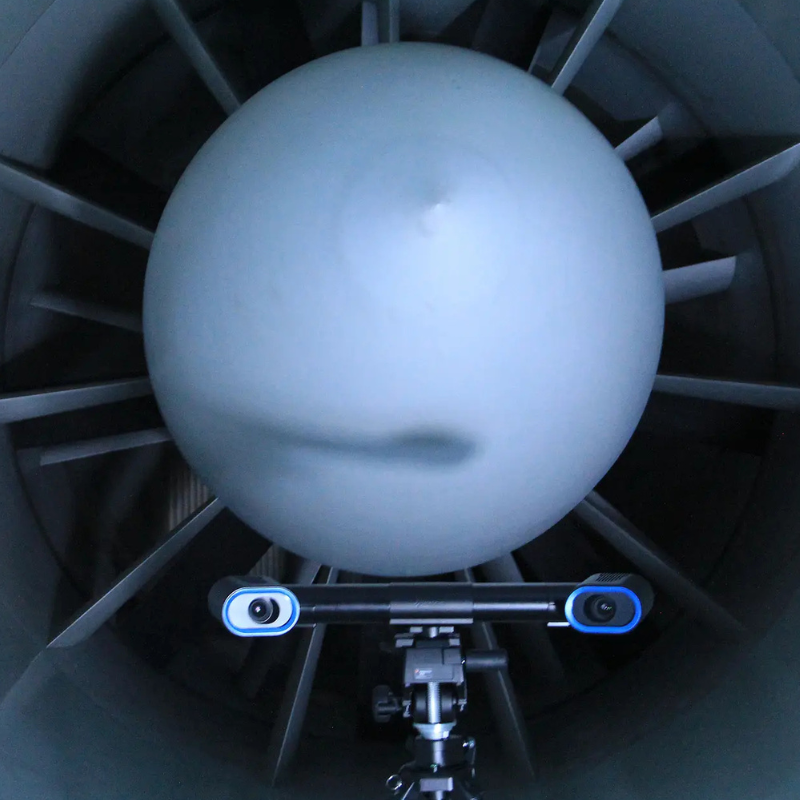

Extensomètres vidéos 3D Axiom

• Mesures sans contact 3D haute précision classe 0.5
• Têtes optiques interchangeables plug and play
• Etalonnage en usine avec fonction de validation automatique
• Mesure multiples de positions, déplacement, rotations, déformations, cisaillements, module, et plus
• Compatible avec tous les matériaux
• Montage sur machine UTC par bras articulé robuste ou sur trépied
• Options champs de déformation (DIC), multi-optiques, etc.

Le système Axiom permet à l'utilisateur de sélectionner dans l'image affichée sur l'interface du logiciel, ses propres points et zones d'intérêt spécifiques à la surface de l'objet à mesurer. D'un simple clic il peut ensuite définir une série de mesures 2D ou 3D point-à-point parmi tous ceux disponibles : position, déplacement, déformation, rotation, module d’élasticité, cisaillement*, champs de déplacements et déformations*.

Le matériel Axiom peut être utilisé aussi bien pour mesurer des déformations de pièces, sous-ensembles et assemblages que pour caractériser des matériaux avec une précision inégalée. Dans ce cas, des fonctions logicielles spécifiques sont prévues pour mesurer, calculer et tracer les grandeurs caractéristiques de l'échantillon.

Toutes les mesures peuvent être réalisées en direct et en post-traitrement sur les vidéos enregistrées ce qui permet de déplacer des points, modifier des mesures, affiner des réglages, etc.

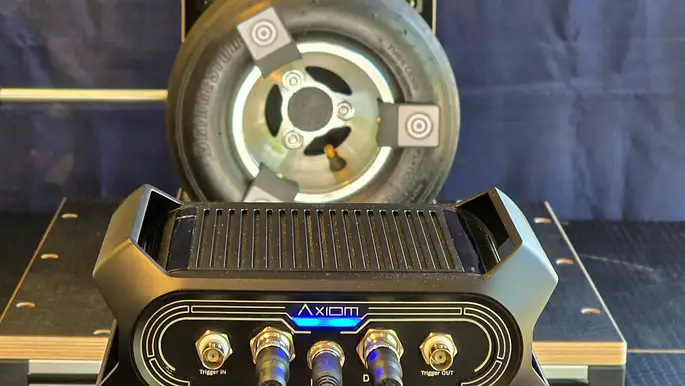

Les données de mesure peuvent être exportées au format de CSV, en flux tcp/ip, et en vidéos. Une interface d'entrée / sorties de signaux est  également prévue pour interfacer Axiom avec d'autres dispositifs de l'environnement. Par exemple, le signal de force du capteur de la machine d'essai peut être importé pour tracer la courbe de contrainte de l'essai ou des sorties proportionnelles peuvent être générées en les associant à des mesures en direct : extensomètre, rotation, LVDT, ... Chaque tête optique Axiom dispose également de connecteurs BNC d'entrée et sortie permettant de synchroniser le déclenchement des mesure avec d'autres appareils.

*modules optionnels

L'extensomètre vidéo 3D Axiom est idéal pour les caractérisations avancées d'éprouvettes, composants et assemblages quelques soient les matériaux qui les constituent : composites, métaux, plastiques, caoutchoucs, céramiques et matériaux naturels. Les algorithmes de DIC du logiciel Video Gauge™ reposant sur un principe de suivi de motif, la surface de l'objet doit être préparée quand elle ne présente pas "naturellement" un motif directement exploitable.

Pour rendre cette opération simple et rapide, un kit de marquage d'éprouvette comprenant plusieurs tampons encreurs à motifs mouchetés de tailles variées et des blocs d'encres noire et blanche, est proposé séparément. Cette méthode fiable et répétable permet de préparer de manière optimale les éprouvettes plates comme les éprouvettes cylindriques ou autre surfaces pour des résultats de haute précision.

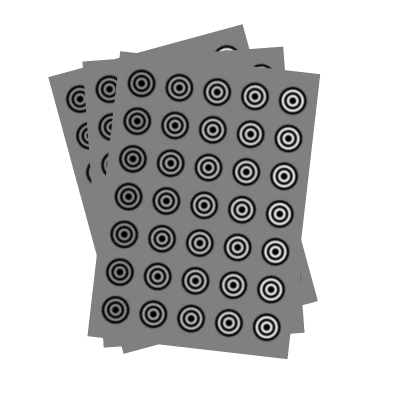

Lorsque le système n'est pas utilisé pour caractériser des échantillons de matériaux mais pour mesurer des déformations sur des objets, assemblages et structures, l'idéal est d'utiliser des cibles adhésives de type bulleseye proposées en planches de motifs de luminosités et tailles variées pour une sélection au cas par cas en fonction des dimensions de l'objet, de l'éloignement du point par rapport à l'optique et de la luminosité locale.

L'extensomètre vidéo DIC Imetrum Axiom satisfait ou excède les exigences des normes extensométriques ISO9513 Classe 0.5 et ASTM E83 - B1.

Chaque tête optique Axiom est livrée avec une éprouvette de référence permettant de vérifier la performance du système à tout moment et de manière automatique, en la présentant dans le volume de mesure du système.

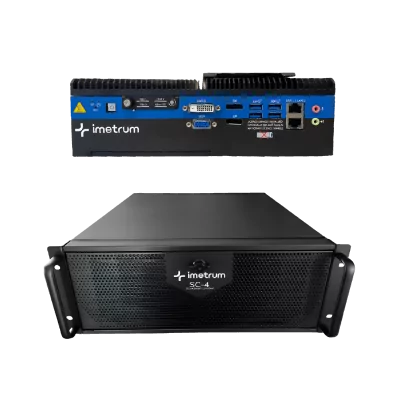

Un ensemble de mesure DIC 3D Imetrum se compose essentiellement d'une tête optique Axiom et d'un contrôleur de système livré avec son OS (Windows) et le logiciel Video Gauge™ en version MT ou en version 3D (caractérisation de matériaux ou mesure de déplacements, déformations et rotations sur composants) installés et paramétrés, prêts à mesurer.

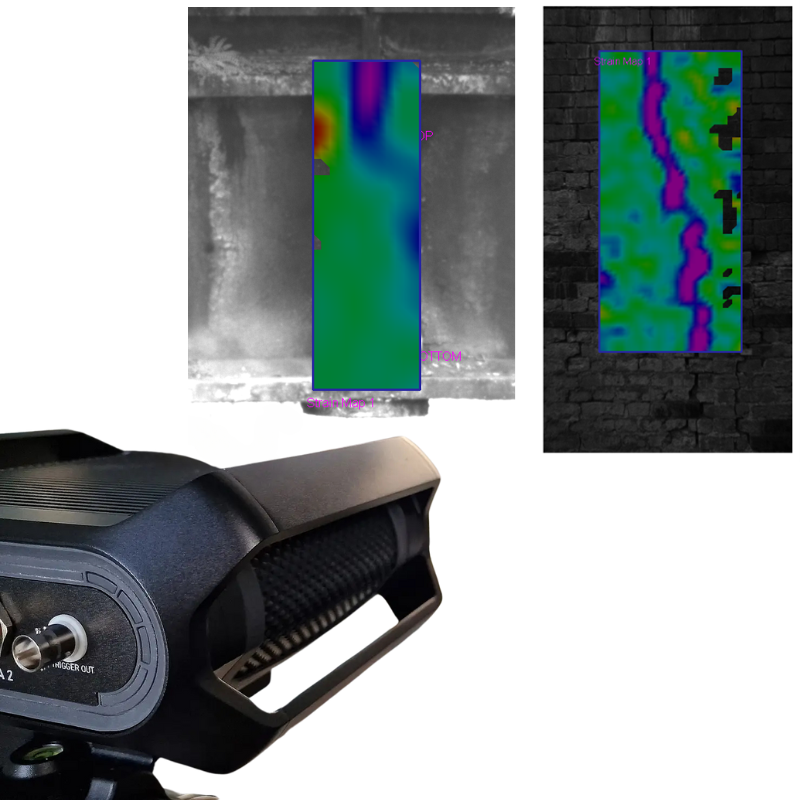

En fonction des nécessités de chaque application, des éléments complémentaires peuvent optimiser cette configuration minimale, par exemple des éclairages à panneaux LED, de l'espace de stockage supplémentaire ou des modules logiciels optionnels comme le suivi de propagation de fissure (test de pelage), les cartographies de déformations et déplacements ainsi que la correction de mouvement de solide.

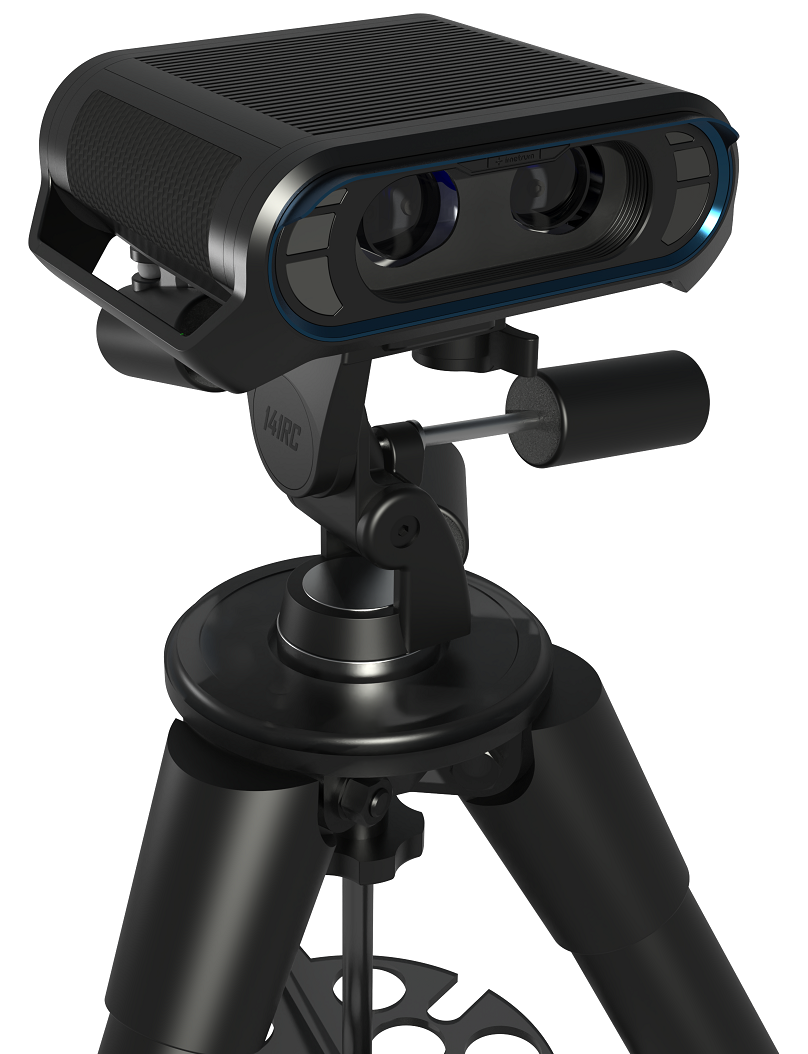

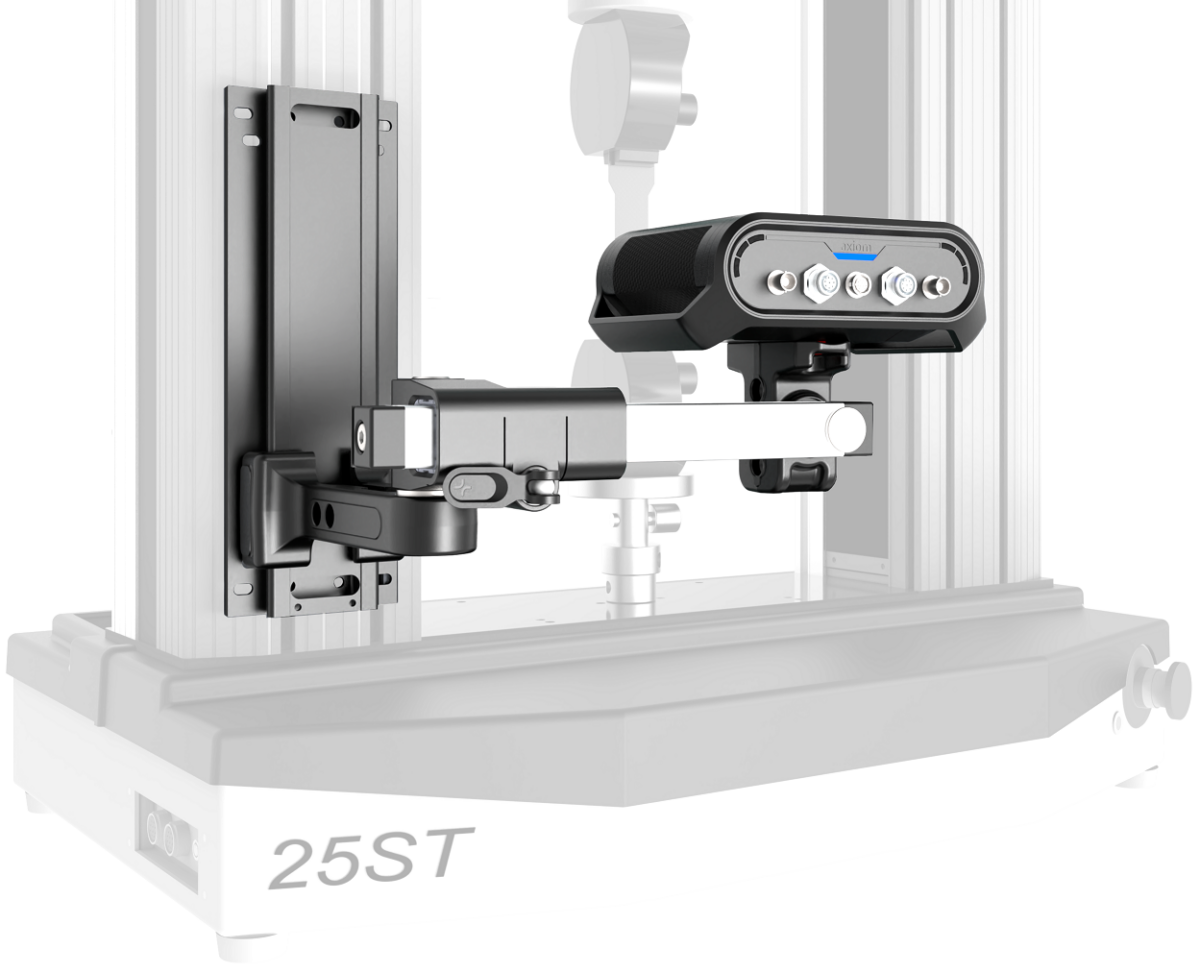

Le montage de la tête optique sur son trépied robuste avec réglage 3D est une solution flexible et polyvalente souvent complétée d'un support de montage articulé pour machine d'essais universelles et d'un boitier d'entrées / sorties de signaux analogiques et numériques pour les applications de caractérisation de matériaux.

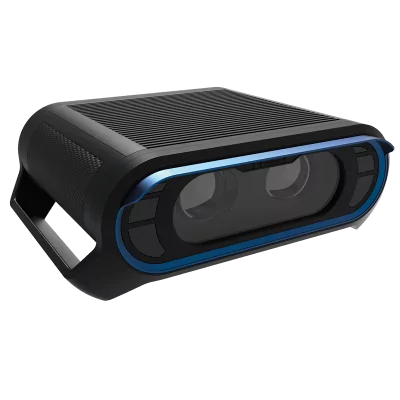

Le choix de la tête optique 3D Axiom dépend des dimensions de vos éprouvettes ou objets d'étude. L'ensemble doit être contenu dans le volume de mesure spécifique à chaque la tête optique.

Lorsque toutes les zones à mesurer ne sont pas visibles dans le champ de vision 3D d'une seule tête optique, une seconde tête peut être connectée et synchronisée pour générer des mesures dans un référentiel de coordonnées unique commun.
