Intégration OEM Imetrum

Extensomètre sans contact automatique axial 200 mm Vector U200 remplace plusieurs capteurs conventionnels pour les essais de traction, compression ou flexion sur tous les matériaux et satisfait aux exigences ISO 9513 classe 0.5 et ASTM E83 classe B-1 pour les longueurs de jauge entre 25 et 180 mm sur des éprouvettes de largeur supérieure à 5 mm. Il détecte automatiquement les repères de jauge (marquage au feutre ou mouchetis) à 300±50 mm de l'éprouvette (alignement laser et support articulé pour UTM) et génère instantanément un signal de sortie proportionnel à la déformation (%) ou à la distance (mm). Intuitif, léger et facilement intégrable, Vector est un atout pour tout laboratoire d'essais de matériaux. Il élimine l'influence de la manipulation et du capteur sur la précision de la mesure.

Extensomètre sans contact automatique axial 70 mm Vector U70 remplace plusieurs capteurs conventionnels pour les essais de traction, compression ou flexion sur tous les matériaux. Il satisfait aux exigences ISO 9513 classe 0.5 et ASTM E83 classe B-1 pour les longueurs de jauge entre 10 et 50 mm sur des éprouvettes de largeur supérieure à 2 mm. Il détecte automatiquement les repères de jauge (marquage au feutre ou mouchetis) à 300±20 mm de l'éprouvette (alignement laser et support articulé pour UTM) et génère instantanément un signal de sortie proportionnel à la déformation (%) ou à la distance (mm). Intuitif, léger et facilement intégrable, Vector est un atout pour tout laboratoire d'essais de matériaux. Il élimine l'influence de la manipulation et du capteur sur la précision de la mesure.

Extensomètre sans contact biaxial 80 mm Vector B80 mesure 2 axes simultanément et remplace plusieurs instruments par un extensomètre unique. Il satisfait aux exigences ISO 9513 classe 0.5 et ASTM E83 classe B-1 pour les longueurs de jauge supérieures à 7,5 mm sur des éprouvettes de largeur supérieure à 1,5 mm. Sa résolution améliorée permet aussi des mesures axiales sur des éprouvettes plus petites que le U70. Ce modèle permet d'obtenir des données bi-axiales complètes sur le comportement des matériaux dans diverses conditions : module d'élasticité, exposant d'écrouissage et coefficient de Poisson. Positionné à 300±15 mm (alignement laser et support articulé pour UTM), Vector B80 détecte l'éprouvette marquée et génère instantanément ses sorties en déformation (%) ou en distance (mm).

Extensomètre vidéo avancé 110 mm UVX3D 110 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 110 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 2,1 mm ou plus, pour des jauges de 10 à 80 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 110 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Extensomètre vidéo avancé 220 mm UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

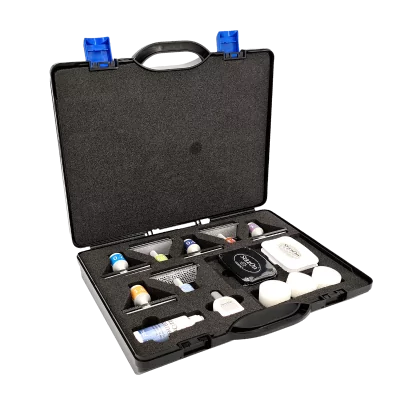

Des motifs faciles et rapides à appliquer pour l'extensométrie vidéo DIC Les tampons d'Imetrum pour extensomètres DIC sont un moyen fiable et rapide pour marquer les éprouvettes de matériaux. Il contient 7 tampons encreurs de 75 x 25 mm avec des tâches de mouchetis de 0.2, 0.3, 0.5, 0.8, 1.1, 1.8 et 2.3 mm, 1 bloc d'encre noire, 1 bloc d'encre blanche ainsi qu'une solution de nettoyage. Ces dimensions sont parfaites pour des mesures en haute résolution sur des éprouvettes de 12,5 mm à 1 m. Un guide pratique pour une utilisation optimale est également fourni. Ces tampons sont utilisables sur presque tous les matériaux, y compris les métaux, plastiques et composites, sur des éprouvettes plates, comme rondes.

Les contrôleurs de systèmes Standard et Ultra+ optimisent les performances des solutions de mesure Imetrum avec une adéquation parfaite de leurs caractéristiques et réglages avec les algorithmes avancés du logiciel Video Gauge. Le contrôleur Standard, polyvalent et compact, est idéal pour l'extensométrie 2D ou 3D, les mesures de cinématique, conformité sous charge ou déformation de structures avec un module UVX3D, Axiom ou Mobius. Le contrôleur Ultra+ va encore plus loin en gérant plusieurs modules Mobius ou Axiom parfaitement synchronisés sur un même référentiel de coordonnées. Sa puissance permet d'exploiter pleinement les outils évolués de Video Gauge comme la correction du mouvement de corps rigide (RBM) en temps réel avec plusieurs modules vidéos sans recouvrement de champ de vision.
