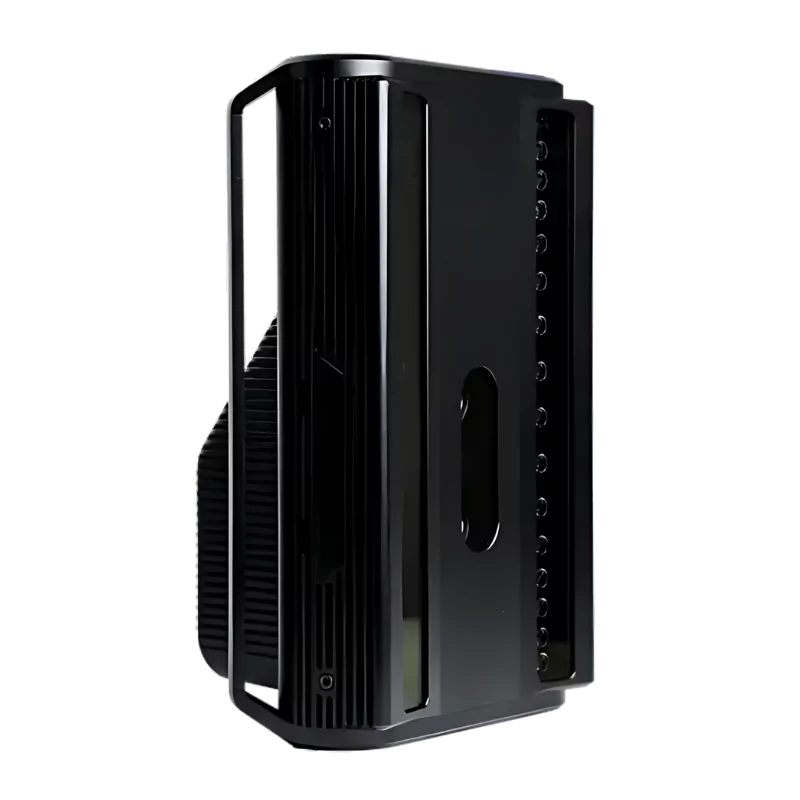

UVX3D 220

Extensomètre vidéo avancé 220 mm

UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83).

Positionné à 340±40 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Marque Imetrum Référence UVX3D 220

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez ou transformez le ensuite en commande depuis votre compte.

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez le ou transformez le ensuite en commande depuis votre compte.

Marque Imetrum Référence UVX3D 220

Caractéristiques

Grandeur mesurée	Via application - Déformation (%), Extension (mm), Position (mm), Déplacement (mm), Rotation (°), Coef. Poisson, Cartes de déformations
Type de produit	Capteur / Transmetteur
Gamme	Jauge 20 à 200 mm
Etendue de mesure	Champ de vision max 240 x 80 x 184 (120 Hz) / 48 (500 Hz) / 24 (1000 Hz) mm (H x P x L)
Précision	Classe 0,5
Échantillonnage	120 / 500 / 1000 Hz (max 2500 mm/sec - post-traitement pour 1 kHz)
Alimentation	230 Vac
Sortie	-/+ 10 Vcc - BNC via boitier E/S USB
Température	-70 à +300°C (éprouvette)
Informations complémentaires	Compatible marquage par cercles, disques, stickers, mouchetis et motif naturel - éprouvettes L 2,1 minimum (axial) et 12 mm (transverse)
Conditionnement	255 x 192 x 210 mm (H x P x L)
