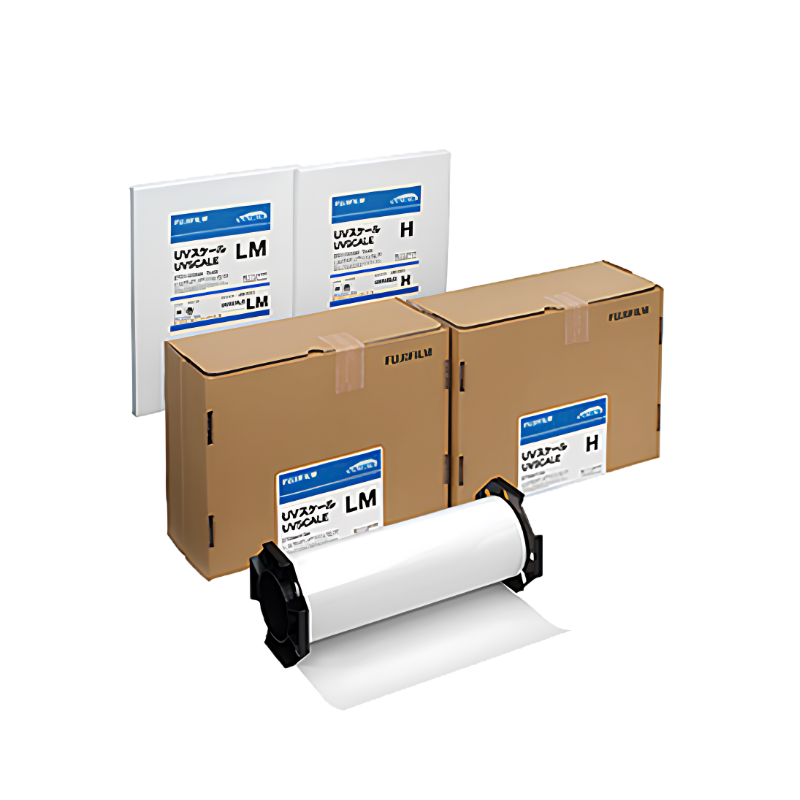

Les films UVscale de Fujifilm sont des consommables de mesure qui révèlent la distribution et la dose d'énergie ultraviolette reçue par une surface, en se colorant proportionnellement à l'exposition. Trois plages de sensibilité couvrent les applications de polymérisation, séchage et désinfection, de 4 à 40 000 mJ/cm². Visualisez l'uniformité de vos éclairages UV pour réduire les rebuts et garantir la conformité de votre production. Distributeur officiel en France, Mescan vous accompagne dans le choix et la mise en œuvre de vos films UVscale.
Consultez l'ensemble de la gamme des films de mesure Fujifilm.
Visualisez instantanément la répartition de la dose UV sur toute la surface de votre support. Identifiez les concentrations, zones de sous-exposition et les points faibles de vos éclairages en un coup d'œil, sans radiomètre ni instrumentation complexe.
Obtenez un résultat visible en quelques secondes, sans temps de chauffe ni processus d'étalonnage complexe. Découpez, exposez, comparez au nuancier. Idéal pour les contrôles rapides en ligne et la validation de vos process de production.

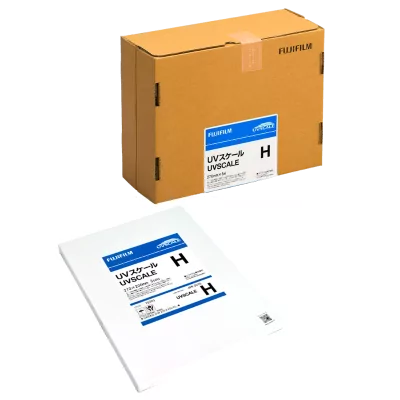

Réduisez les rebuts et assurez la conformité de vos processus de polymérisation, séchage et désinfection. Le film UVscale fournit une preuve visuelle et chiffrée que chaque cycle respecte vos exigences qualité. Disponible en feuilles et rouleaux, expédié sous quelques jours.
Visualisez et quantifiez facilement la distribution de vos sources lumineuses. Le support du film UVscale contient des microcapsules chromogènes dont l'intensité de coloration varie selon la dose d'énergie UV reçue. Choisissez votre film parmi les 3 plages de sensibilité disponibles (L, M ou H) et mesurez vos expositions en quelques étapes simples pour optimiser vos processus de polymérisation.

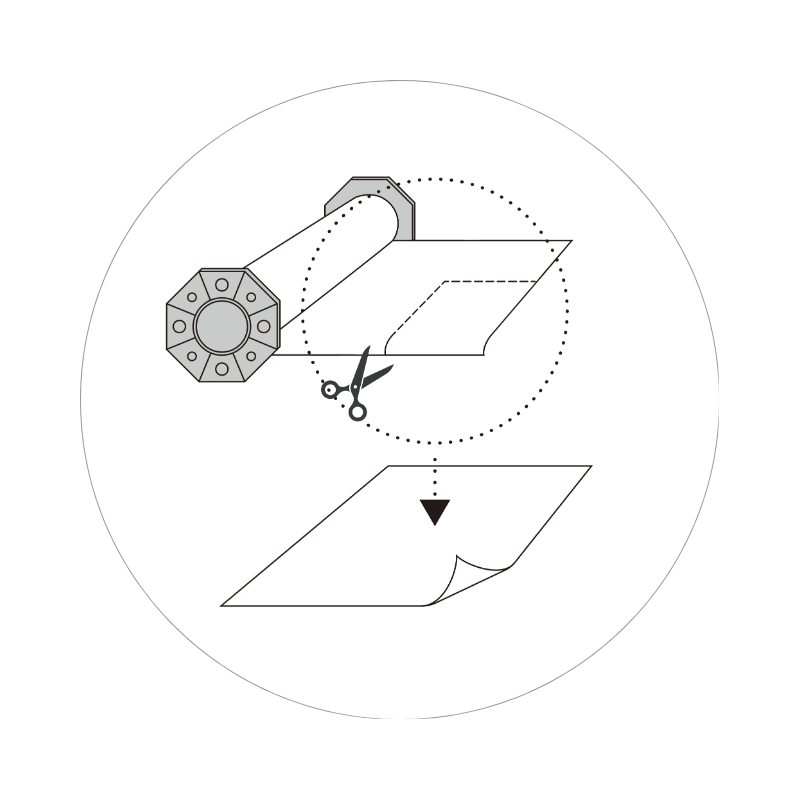

Positionnez le film L (M + filtre), M ou H sur la zone à étudier

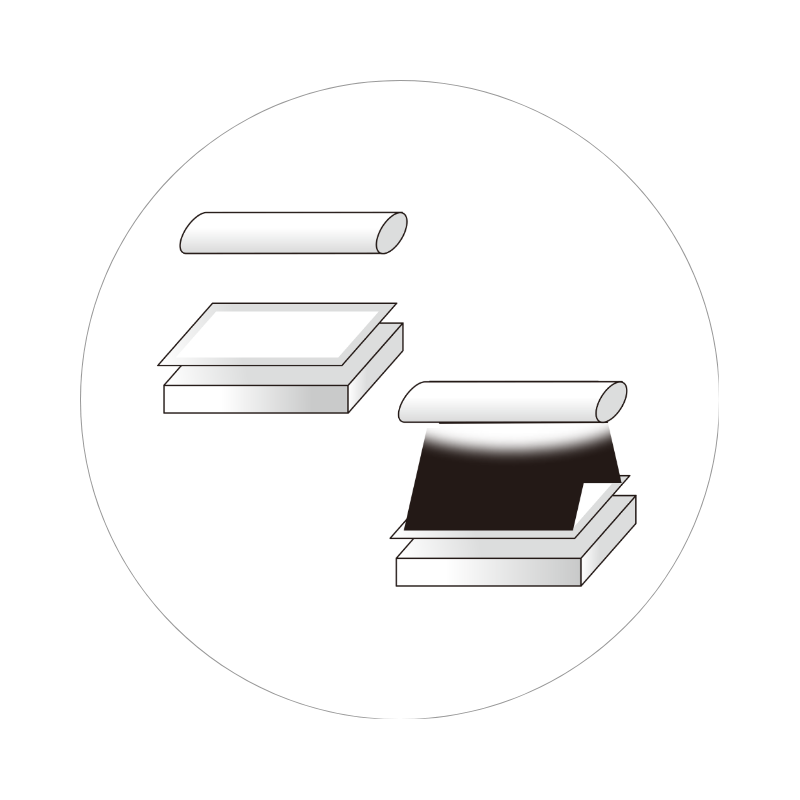

Exposez la face mate du film au rayonnement ultraviolet

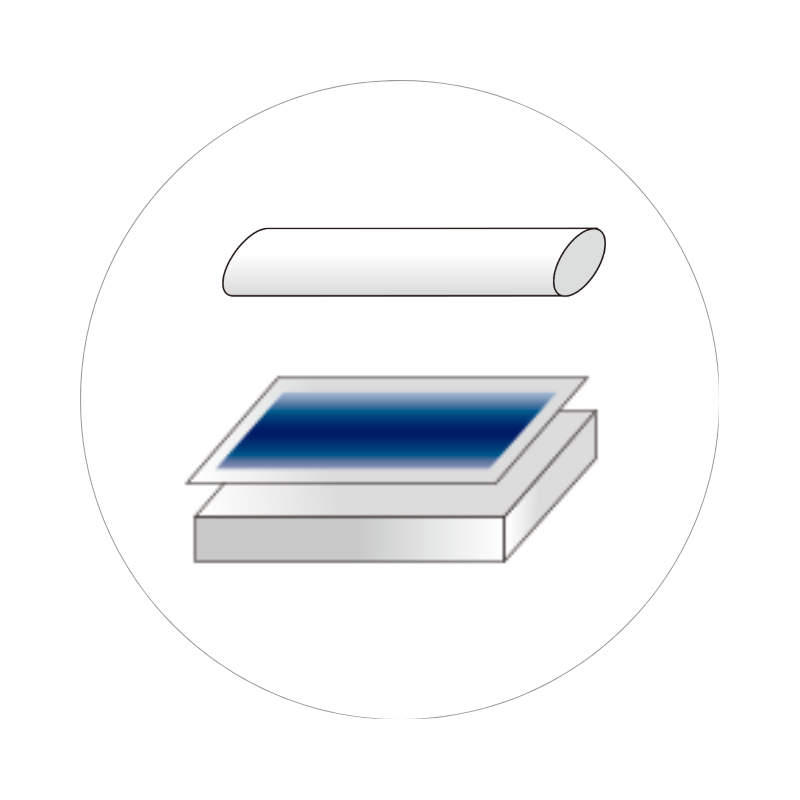

La coloration du film s'intensifie avec la dose d'UV reçue

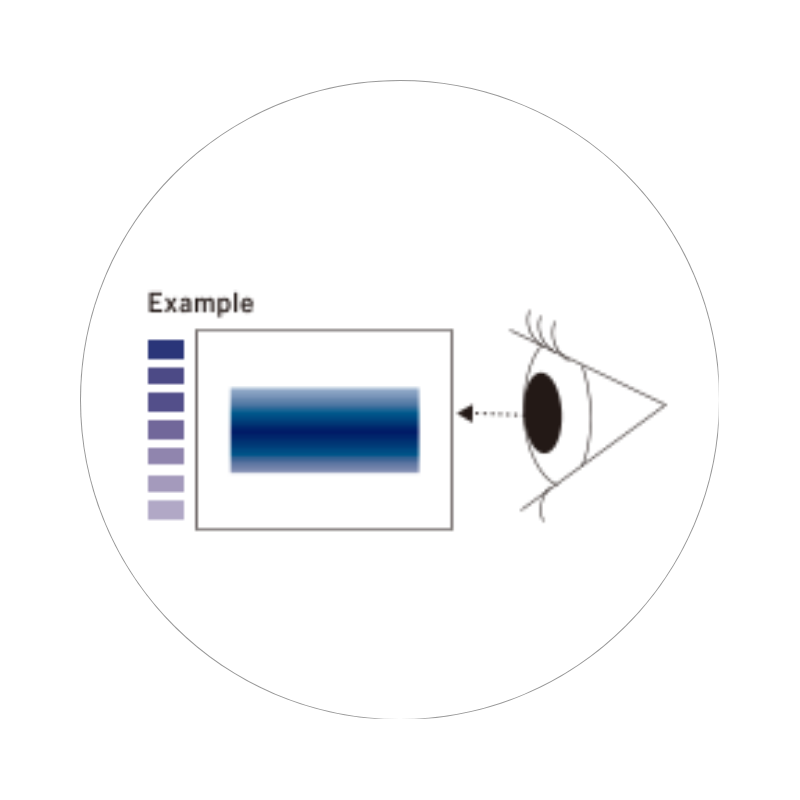

Comparez la teinte obtenue au nuancier via la face brillante
Participation aux frais de port uniquement

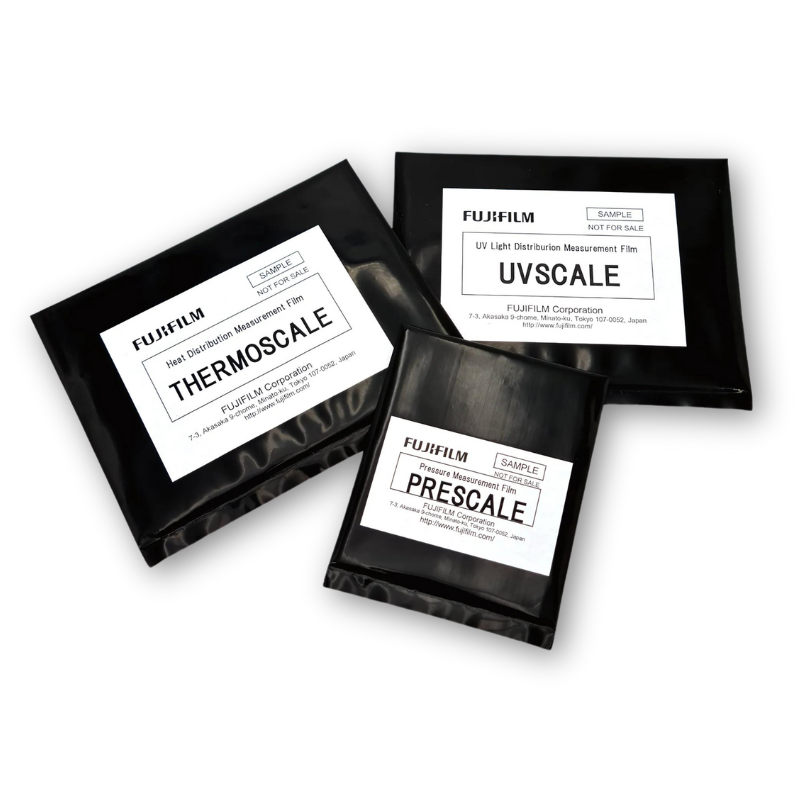

Le choix de la sensibilité est la clé d'une mesure réussie. Demandez des échantillons de films de mesure pour les tester en conditions réelles sur vos machines.
Envoi immédiat pour vos tests urgents
Code promo du montant des frais de port à valoir sur votre première commande en ligne d'un rouleau de film Prescale, Thermoscale ou UVscale
Allez au-delà de la simple inspection visuelle. Le densitomètre FUD-7010 numérise vos films UVScale pour fournir des valeurs précises en mJ/cm².
Le film UVscale contient des microcapsules remplies d'un agent chromogène photosensible. Sous l'exposition aux rayons ultraviolets, ces microcapsules réagissent et libèrent leur couleur, créant une empreinte visuelle dont l'intensité est proportionnelle à la quantité d'énergie UV reçue par la surface. Plus la dose est élevée, plus la coloration est intense.
Le film UVscale est compatible avec une large variété de sources ultraviolettes : lampes mercure, lampes halogénures métalliques, lampes LED UV et lampes à arc. La polyvalence spectrale du film permet de mesurer l'exposition quelle que soit la technologie de votre source. La quantification (en mJ/cm²) varie selon le spectre d'émission de la source utilisée.
Oui, le film UVscale étant sensible aux ultraviolets, il réagit à la lumière naturelle qui contient des rayons UV. Il est recommandé de manipuler et de stocker le film à l'abri de la lumière directe du soleil et des sources UV avant et après utilisation. Pour une mesure précise, exposez le film uniquement à la source UV que vous souhaitez caractériser.
Le choix dépend de la dose d'UV attendue et de l'intensité de votre source :
En cas de doute sur la sensibilité adaptée à votre application, nous vous proposons de tester un pack d'échantillons en conditions réelles.
La face mate du film UVscale doit être orientée vers la source UV. C'est cette face qui contient les microcapsules photosensibles. La face brillante sert à la lecture et à la comparaison de la coloration avec le nuancier fourni après l'exposition.
Un film filtre transparent est fourni avec les films UVscale de type M et H. Ce filtre se positionne sur la face mate du film pendant l'exposition pour ajuster la sensibilité spectrale et adapter la mesure à certaines sources UV. Il permet de moduler la réponse du film selon le spectre de votre lampe et d'obtenir une quantification plus précise.
Le film UVscale est conçu pour une utilisation à température ambiante. Une exposition prolongée à des températures élevées (au-delà de 40°C) peut affecter la réaction chromogène et fausser la coloration. Pour les applications où le film est exposé simultanément à la chaleur et aux UV, il est recommandé de limiter la durée d'exposition et de vérifier l'influence de la température sur le résultat.
Les films UVscale doivent être stockés dans leur emballage d'origine, à l'abri de la lumière directe (notamment des sources UV et de la lumière du soleil), dans un environnement sec et à température ambiante (15 à 25°C). Dans ces conditions, la durée de conservation est de 2 ans. Une exposition accidentelle aux UV avant utilisation peut provoquer une coloration parasite qui faussera la mesure.
Après exposition, la coloration du film UVscale est permanente. L'empreinte peut être conservée comme preuve visuelle de votre mesure. Pour archivage, conservez le film à l'abri de la lumière et de l'humidité. Pour une analyse numérique ultérieure, le film peut être numérisé avec le système FUD-7010E qui convertit la couleur en valeur de dose (mJ/cm²).
L'interprétation se fait par comparaison visuelle de la teinte obtenue avec le nuancier fourni avec chaque conditionnement. La densité de la couleur indique la dose d'UV reçue : une couleur plus intense correspond à une dose plus élevée. Pour une quantification précise et objective, l'analyse numérique avec le système FUD-7010E est recommandée. Ce densitomètre numérise le film et convertit la coloration en valeurs chiffrées en mJ/cm², avec génération de rapports de traçabilité.
