Suivi 3D en temps réel MobiusWT

Mesure de positions, déplacements et rotations à haute vitesse

Le système MobiusWT regroupe l’ensemble des composants Imetrum dédiés à la mesure en temps réel sans contact des déplacements et déformations sur composants et structures, par exemple lors d’essais en soufflerie. Il comprend notamment le logiciel Video Gauge™ et les modules vidéo 3D Mobius. Conçu pour garantir la précision de ses données, MobiusWT atteint une résolution inférieure à 0,1 µm à 500 Hz en temps réel, même en lumière faible et variable. Robuste, il remplace plusieurs capteurs traditionnels et simplifie l’instrumentation avec un ensemble livré pré-étalonné directement prêt à mesurer. Ses atouts clés incluent la compensation des mouvements des corps rigides permettant d'isoler les mesures liées à des composants individuels dans une structure ainsi qu'un système unifié de coordonnées pour fusionner les données de plusieurs vues sans recouvrement de leurs champs de vision. Tous les outils de mesure du logiciel Video Gauge sont disponibles en quantité illimitée, incluant le module de cartographie des déformations en 3D compensée. Offrant une compatibilité totale avec les systèmes de contrôle de soufflerie via TCP et fort d'une approche non intrusive, MobiusWT s’impose ainsi comme la solution de référence pour optimiser la recherche aérodynamique en aérospatiale et en sport automobile.

Voir le produit →

Imetrum Mobius 1000 extensomètre vidéo 3D, volume 1x1x1m, technologie DIC temps réel et post-traitement Video Gauge

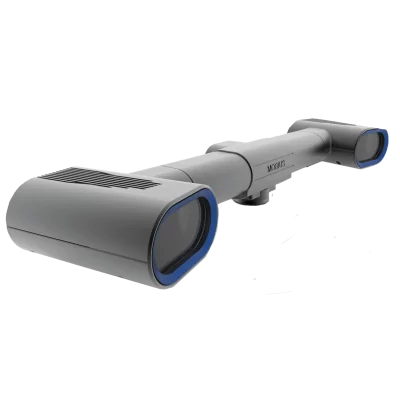

Mobius 1000

Tracking vidéo 3D haute précision temps réel à une distance de 1 à 2 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 10 à 27 mm à la surface d'un objet situé dans un volume profond de 1 m et distant d'environ 1,2 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Voir le produit →

Imetrum Mobius 1000 extensomètre vidéo 3D, volume 1x1x1m, technologie DIC temps réel et post-traitement Video Gauge

Mobius 1000

Tracking vidéo 3D haute précision temps réel à une distance de 1 à 2 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 10 à 27 mm à la surface d'un objet situé dans un volume profond de 1 m et distant d'environ 1,2 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Voir le produit →

Imetrum Mobius 3000 extensomètre vidéo 3D, volume 2x2x2m, technologie DIC temps réel et post-traitement Video Gauge

Mobius 3000

Tracking vidéo 3D haute précision temps réel à une distance de 5 à 8 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 28 à 78 mm à la surface d'un objet situé dans un volume profond de 3 m et distant d'environ 5 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Voir le produit →

Imetrum Mobius 3000 extensomètre vidéo 3D, volume 2x2x2m, technologie DIC temps réel et post-traitement Video Gauge

Mobius 3000

Tracking vidéo 3D haute précision temps réel à une distance de 5 à 8 m La tête de mesure Mobius 1000 intègre 2 caméras espacées de 600 mm dans un boitier robuste. Associée au système de mesure de déplacements multiples Imetrum, elle permet un suivi de cibles larges de 28 à 78 mm à la surface d'un objet situé dans un volume profond de 3 m et distant d'environ 5 m. Le système Mobius offre la meilleure précision et la sortie de données la plus riche de tous les systèmes de DIC 3D du marché. Idéal pour les mesures en haute résolution sur des structures et objets de grandes dimensions, il produit très simplement des données de déformations, déplacements et rotations sans contact et à grande distance. Il est particulièrement adapté aux essais sismiques en laboratoire et mesures en soufflerie.

Voir le produit →

logiciel Imetrum Video Gauge™, DIC 2D et 3D temps réel et post-traitement de vidéos, pour Axiom, Flexi, Mobius, Flexi et UVX3D

Video Gauge™

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Voir le produit →

logiciel Imetrum Video Gauge™, DIC 2D et 3D temps réel et post-traitement de vidéos, pour Axiom, Flexi, Mobius, Flexi et UVX3D

Video Gauge™

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Voir le produit →

Contrôleurs de systèmes DIC Imetrum pour Video Gauge, compatible modules vidéos UVX3D, Axiom et Mobius

Contrôleur Imetrum

Les contrôleurs de systèmes Standard et Ultra+ optimisent les performances des solutions de mesure Imetrum avec une adéquation parfaite de leurs caractéristiques et réglages avec les algorithmes avancés du logiciel Video Gauge. Le contrôleur Standard, polyvalent et compact, est idéal pour l'extensométrie 2D ou 3D, les mesures de cinématique, conformité sous charge ou déformation de structures avec un module UVX3D, Axiom ou Mobius. Le contrôleur Ultra+ va encore plus loin en gérant plusieurs modules Mobius ou Axiom parfaitement synchronisés sur un même référentiel de coordonnées. Sa puissance permet d'exploiter pleinement les outils évolués de Video Gauge comme la correction du mouvement de corps rigide (RBM) en temps réel avec plusieurs modules vidéos sans recouvrement de champ de vision.

Voir le produit →

Contrôleurs de systèmes DIC Imetrum pour Video Gauge, compatible modules vidéos UVX3D, Axiom et Mobius

Contrôleur Imetrum

Les contrôleurs de systèmes Standard et Ultra+ optimisent les performances des solutions de mesure Imetrum avec une adéquation parfaite de leurs caractéristiques et réglages avec les algorithmes avancés du logiciel Video Gauge. Le contrôleur Standard, polyvalent et compact, est idéal pour l'extensométrie 2D ou 3D, les mesures de cinématique, conformité sous charge ou déformation de structures avec un module UVX3D, Axiom ou Mobius. Le contrôleur Ultra+ va encore plus loin en gérant plusieurs modules Mobius ou Axiom parfaitement synchronisés sur un même référentiel de coordonnées. Sa puissance permet d'exploiter pleinement les outils évolués de Video Gauge comme la correction du mouvement de corps rigide (RBM) en temps réel avec plusieurs modules vidéos sans recouvrement de champ de vision.

Voir le produit →

Cibles autocollantes "Bullseye" pour tracking DIC | Mescan

Cibles autocollantes "Bullseye"

Les motifs "Bullseye" sont constitués de 5 cercles concentriques. Ils constituent des repères idéaux pour les systèmes de mesure de position, déplacement, rotation et déformation par corrélation d'images vidéos (DIC) Imetrum. Leur géométrie circulaire en dégradés de gris au niveau des transitions entre anneaux clairs et foncés sont parfaitement adaptés à la localisation précise et rapide de positions, optimisant ainsi les performances de tracking temps réel des systèmes DIC. Pour une ergonomie optimale et des résultats aussi rapides et précis que possible, les motifs sont livrés en planches d'autocollants de luminosité variable et en plusieurs dimensions calibrées pour correspondre aux champs de vision et volumes de travail des modules optiques Axiom et Mobius.

Voir le produit →

Cibles autocollantes "Bullseye" pour tracking DIC | Mescan

Cibles autocollantes "Bullseye"

Les motifs "Bullseye" sont constitués de 5 cercles concentriques. Ils constituent des repères idéaux pour les systèmes de mesure de position, déplacement, rotation et déformation par corrélation d'images vidéos (DIC) Imetrum. Leur géométrie circulaire en dégradés de gris au niveau des transitions entre anneaux clairs et foncés sont parfaitement adaptés à la localisation précise et rapide de positions, optimisant ainsi les performances de tracking temps réel des systèmes DIC. Pour une ergonomie optimale et des résultats aussi rapides et précis que possible, les motifs sont livrés en planches d'autocollants de luminosité variable et en plusieurs dimensions calibrées pour correspondre aux champs de vision et volumes de travail des modules optiques Axiom et Mobius.
Affichage 1-5 de 5 article(s)
En bref
  • Mesures multiples en 3D temps réel haute vitesse
  • Alternative unique remplaçant plusieurs capteurs avec ou sans contact : extensomètres, jauges de déformations axiales et biaxiales, ...
  • Modules vidéos livrés étalonnés, prêts à mesurer
  • Post-traitement des archives vidéos
  • Possibilité de configuration multi-optiques avec référentiel partagé
  • Compensation de mouvement de corps rigide inclus
  • Cartes des déformations ou déplacements par corrélation d'images numériques (DIC) inclus
  • Suivi de propagation de fissure pour tests de pelage inclus
  • Interfaçage de signaux analogiques et numériques
  • Montage sur trépied et supports muraux

Des mesures sans contact, d’une précision inégalée

Le système MobiusWT révolutionne la mesure optique pour vos essais les plus exigeants. Grâce à ses composants Imetrum très haute performance et aux algorithmes puissant du logiciel Video Gauge™ associé, il capture en temps réel positions, déplacements et rotations sans aucune contrainte physique sur vos structures. Adapté aux environnements de test les plus complexes, MobiusWT fournit des données fiables, même en conditions de faible luminosité, tout en sécurisant une résolution inférieure à 0,1 µm à 500 Hz. Installez l'optique et commencez à mesurer immédiatement grâce à une solution robuste, prête à l’emploi.

  • Outils essentiels en quantité illimitée : position, déplacement, distance, déformation, rotation
  • Outils avancés en quantité illimitée : extensomètre, LVDTs, jauge de cisaillement, jauge biaxiale, jauge double moyenne, Coefficient de Poisson
  • Compensation de mouvement des corps solides
  • Compatibles modules optiques 3D multiples sans recouvrement de champs avec référentiel partagé
  • Champs de déformation DIC
  • Sorties analogiques via BNC
  • Suivi de propagation de fissure

Une technologie pensée pour les chercheurs, ingénieurs et professionnels des essais

MobiusWT simplifie l’instrumentation. Il remplace plusieurs capteurs traditionnels par une seule interface polyvalente. Sa compensation automatique des mouvements des corps rigides vous permet d’isoler précisément les déplacements de chaque composant d’une structure complexe, même en cas de vibrations ou mouvements globaux. Son architecture multipoints et son système unifié de coordonnées facilitent la fusion de données provenant de plusieurs angles, sans nécessité de recouvrement des champs de vision. Profitez d’une cartographie avancée des déformations en 3D avec un nombre illimité d’outils de mesure, pour des analyses exhaustives et reproductibles en post-traitement.

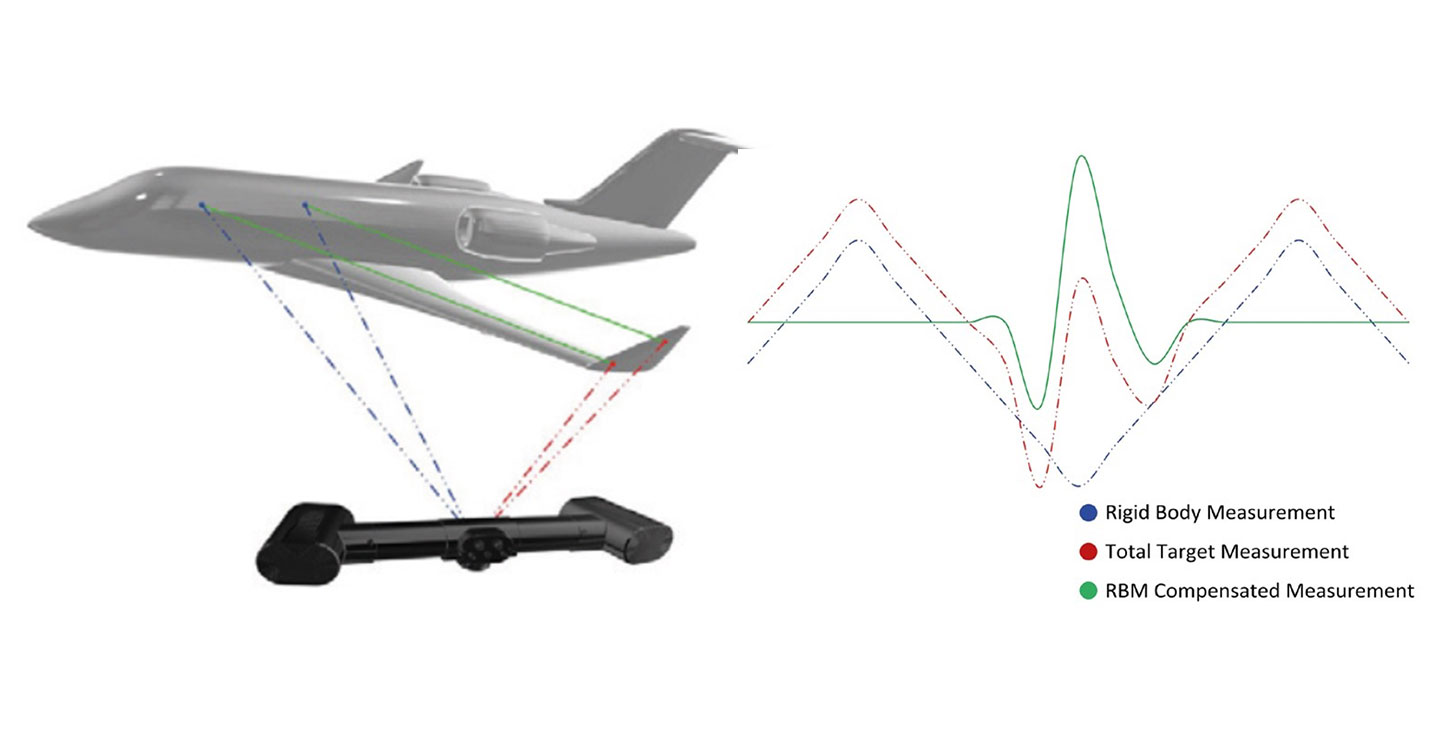

Correction du mouvement de corps solide

Le système Mobius permet de mesurer le déplacement 3D d'une cible relativement à un ensemble de points de référence. Les algorithmes compensent la mesure quand les points de référence se déplacent au cours de l'essai. Par exemple, avec la correction de mouvement du corps rigide activée, il est possible d'isole et de mesurer le mouvement relatif des winglets par rapport au fuselage d'un avion.

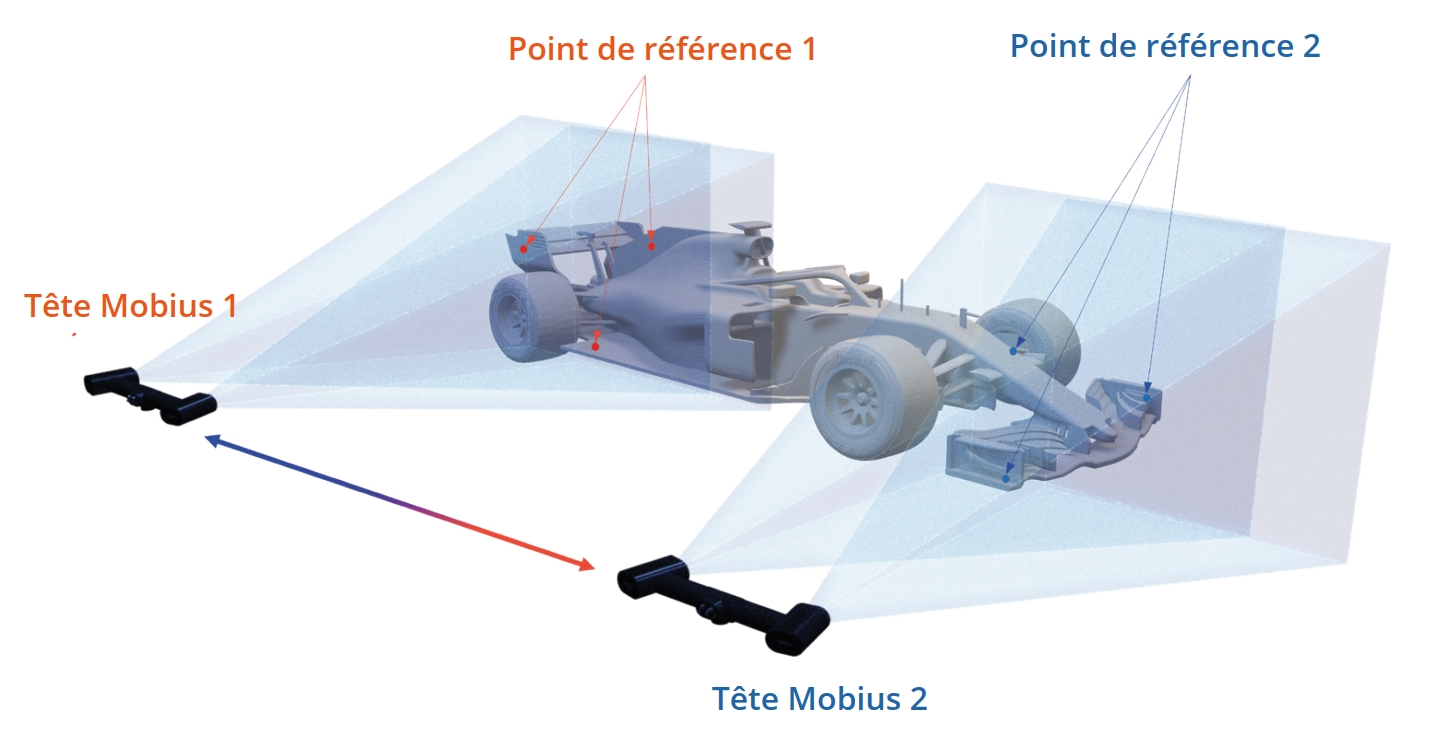

Système unifié de coordonnées

Jusqu'à trois têtes vidéos Mobius peuvent être connectées à un seul contrôleur de système Imetrum et le système de coordonnées principal peut être partagé avec les têtes secondaires pour servir de référentiel unique commun à toutes les mesures. Le post-traitement des essais dans un système de coordonnées unifié est également possible en enregistrant les données des points de référence primaires et secondaires pendant l'essai. Et la présence d'un point de référence visible dans des champs de vision superposés n'est pas nécessaire !

Champs de déformation et déplacement DIC avec extensomètre vidéo Imetrum UVX3D

Champs de déformations et déplacements

Le logiciel de corrélation d’images numériques d’Imetrum, Video Gauge™, utilise des algorithmes de suivi de points et intègre diverses fonctions mathématiques pour analyser le comportement des composants testés.Les fonctionnalités avancées de MobiusWT résultent de nombreuses années de développement dans la mesure de déplacement tridimensionnelle chez Imetrum. Associées à une précision et une résolution de pointe, elles garantissent une richesse de données inégalée parmi les systèmes de corrélation d’images numériques 3D comparables.

Une solution optimisée pour l’aérodynamique, l’aérospatiale et le sport automobile

MobiusWT s’intègre parfaitement à vos bancs de soufflerie grâce à sa compatibilité totale avec les systèmes de contrôle via TCP. Sa technologie non intrusive préserve l’intégrité et la sécurité de vos équipements comme celle des structures testées. Avec MobiusWT, les industriels, centres de R&D et laboratoires universitaires bénéficient d’un gain de temps, d’une réduction des coûts d’instrumentation et de la précision indispensable pour optimiser leurs études de performances aérodynamiques.

La solution Mobius se distingue par sa capacité à réaliser des évaluations aérodynamiques précises en soufflerie, favorisant ainsi l’amélioration continue des simulations et des caractéristiques de performance grâce à des recherches contrôlées et reproductibles.

Définir ma configuration MobiusWT

Exemples d'applications de MobiusWT

Validation de modèle par éléments finis (EF)

La validation d’un modèle EF garantit que le design réagit comme prévu dans des conditions réelles. Les simulations anticipent les réponses aérodynamiques, confirmées ensuite par des essais en soufflerie sur une maquette à l’échelle. Cette validation en soufflerie permet d’obtenir des données précieuses sur les déformations structurelles et les réponses vibratoires.

Tests de performance des ailerons

Les tests de performance des ailerons suivent un processus similaire à la validation EF, avec des essais répétitifs en soufflerie sur différents profils d’aile. De petites modifications, comme des ajustements de forme, de vitesse du vent ou d’angle d’incidence, permettent une évaluation fine des performances aérodynamiques. Cette approche méthodique optimise le rendement et la stabilité du design.

Technologie Imetrum Mobius

Le système Mobius exploite des technologies de mesure sans contact par corrélation d'images numériques (DIC) très haute performance de dernière génération pour quantifier en temps réel les déformations 3D d'objets et structures.

Mobius élimine les inconvénients des capteurs traditionnels, sources d'erreurs et d'incertitudes dans de nombreuses applications (modification du flux d'air en soufflerie, fragilisation des échantillons, usure ou rebond des capteurs à contact, mesures ponctuelles dans la majorité des cas, etc.). La solution Mobius se positionne en alternative très avantageuse à de nombreuses options de mesure avec ou sans contact comme les capteurs LVDT, DTI, EDM, codeurs, trackers lasers et potentiomètres.

Concrètement, un ensemble Mobius comprend un équipement vidéo associé à un contrôleur de système exécutant le logiciel Video Gauge™.

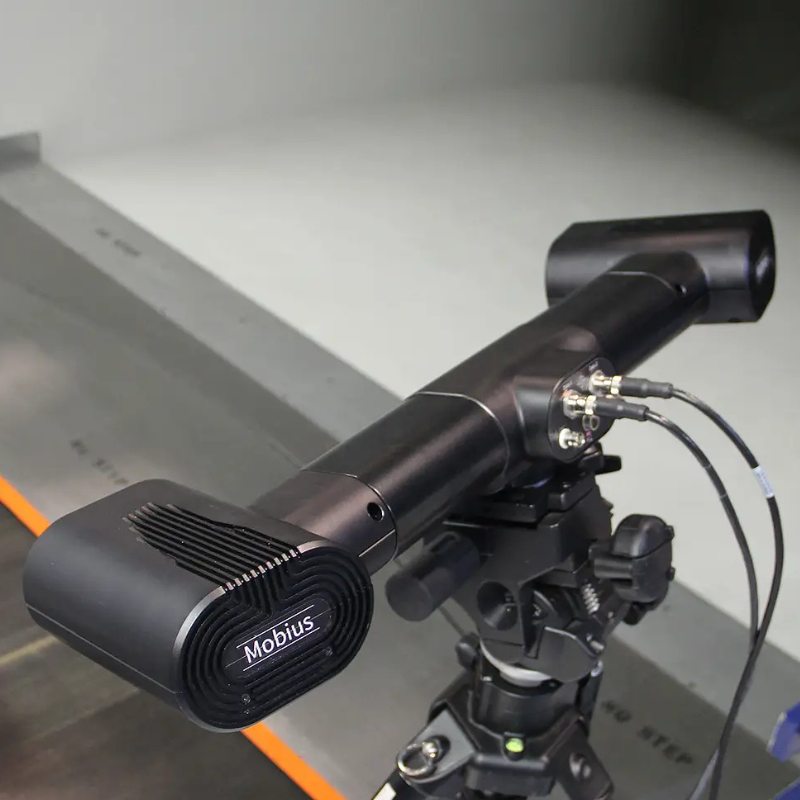

La tête de mesure vidéo stéréoscopique industrielle Mobius permet de mesurer les déplacements et les déformations d'objets et structures en 3D avec une grande précision. Elle est fournie sous la forme d'une unité entièrement intégrée et étalonnée en usine qui combine une précision et une résolution inégalées avec la sortie la plus riche en données de tous les systèmes de mesure par corrélation d'images numériques 3D (DIC) disponibles sur le marché aujourd'hui.

Le contrôleur du système Mobius est équipé d'un processeur haute puissance capable de prendre en charge l'acquisition plein écran de 3 têtes vidéos. Ceci élimine totalement les problèmes de latence des données tout en offrant une capacité de stockage à haute vitesse suffisante pour enregistrer plus de 2 heures de vidéos en format brut sans perte de données. Celles-ci peuvent d'ailleurs être traitée en direct ou en post-traitement.

Recevoir une offre de prix pour un extensomètre Vector

Contactez-nous pour transformer vos méthodes de mesure de déformation de structures avec MobiusWT

Je souhaite recevoir :

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Synchronisation multi optiques 3D Mobius et système de coordonnées unifié dans Video Gauge

Gestion unifiée et vues multiples en soufflerie

Lire l'article →
Mesure de déformations et performances aérodynamiques en soufflerie par vidéo DIC 3D haute vitesse Imetrum Mobius

Mesure de performances aérodynamiques en soufflerie

Lire l'article →
Mesures de déplacements multiples sans contact par DIC Imetrum Mobius et Video Gauge pour les essais en soufflerie

Améliorer qualité et vitesse des mesures en soufflerie

Lire l'article →
Mesures de déplacements multiples sans contact par DIC Imetrum Mobius et Video Gauge pour les essais en soufflerie

Mesure de déformation de composants en soufflerie

Lire l'article →
  • Mesures 3D sans contact grande distance, grand volume
  • Temps réel haute vitesse et post-traitement
  • Mesure multiples haute précision de positions, déplacement, rotations, déformations
  • Têtes optiques interchangeables plug and play
  • Etalonnage en usine avec fonction de validation automatique
  • Compensation de mouvement de corps rigide (référenciel solide mobile dans le volume de mesure)
  • Possibilité de synchronisation multi-optiques avec système de coordonnées unifié

Le système de mesure vidéo de déplacements et déformations par DIC 3D Mobius est idéal pour les caractérisations de composants et structures de grandes dimensions.

Pour des performances de tracking optimales l'idéal est d'utiliser des motifs cibles adhésifs de type bulleseye proposées en planches d'étiquettes de luminosités et tailles variées pour une sélection au cas par cas en fonction des dimensions de l'objet, de l'éloignement du point par rapport à l'optique et de la luminosité locale.

Le système de tracking vidéo multipoints 3D Imetrum Mobius assure une précision de mesure des déplacements avec une résolution de 0,1 µm jusqu'à 500 Hz.

Chaque tête optique Mobius est livrée avec une éprouvette de référence permettant de vérifier la performance du système à tout moment et de manière automatique, en la présentant dans le volume de mesure du système.

Un ensemble de mesure de suivi 3D Imetrum se compose essentiellement d'une tête optique Mobius avec son trépied et d'un contrôleur de système livré avec son OS (Windows) et le logiciel Video Gauge™. Le tout est livré entièrement paramétré, prêt à mesurer. Le logiciel Video Gauge fournit dans une ensemble Mobius, comprend toutes les fonctionnalités disponibles, même les plus évoluées, proposées en option dans le cas d'une configuration Axiom.

En fonction des nécessités de chaque application, des éléments complémentaires peuvent optimiser cette configuration "minimale", comme des éclairages à panneaux LED, un boitier d'entrées / sorties de signaux analogiques et numériques ou des support de montage muraux pour les têtes vidéos Mobius (idéal en soufflerie notament).

Le choix de la tête optique Mobius dépend des dimensions des objets cibles, de l'amplitude des déplacements à mesurer et de la distance séparant la tête optique des surfaces à mesurer. L'ensemble des points à suivre doit rester contenu dans le volume de mesure spécifique à chaque tête optique.

Lorsque il n'est pas possible que toutes les zones à mesurer restent visibles dans le champ de vision 3D d'une seule tête Mobius, une seconde tête peut être connectée et synchronisée pour générer des mesures dans un référentiel de coordonnées unique commun.
