Semelles de mesure des pressions plantaires

Mesure des appuis plantaires pieds chaussés

Analyse dynamique, précision inégalée, intégration sans compromis

Les systèmes F-Scan64™ et F-Scan Go™ sont des solutions avancées de mesure des pressions plantaires pour l’analyse dynamique des appuis sous les pieds, dans la chaussure. Exploitant la technologie Tekscan à capteurs ultra-fins, flexibles et haute résolution, les semelles F-Scan64™ et F-Scan Go™ s’intègrent discrètement dans la chaussure sans perturber la marche naturelle. F-Scan GO™ se distingue par des capteurs découpables à haute résolution, une connectivité WiFi et une mémoire interne ainsi qu'un logiciel de dernière génération offrant des analyses temps réel, des comparatifs et des exportations de données de niveau recherche. F-Scan 64™ privilégie la simplicité et la rapidité d’utilisation requises pour les utilisations intensives en milieu clinique, avec des électroniques miniatures Bluetooth et des capteurs à 64 points pour un suivi précis et non invasif des pressions en conditions réelles.

Voir le produit →

Semelles sans fil de mesure haute résolution Tekscan F-Scan GO, mesure des pressions plantaires dans les chaussures

F-Scan GO™

Semelles de mesure haute performance F-Scan GO™ est la solution sans fil de référence pour l’analyse dynamique des pressions plantaires. Sans équivalent, ses capteurs ultra-fins (< 0,3 mm), flexibles et haute résolution (3,9 points/cm²) s’intègrent discrètement dans les chaussures sans altérer la marche naturelle. Conçu pour offrir une liberté totale de mouvement, il intègre 32 Go de stockage et batteries amovibles dans des boitiers WiFi compacts (<150 g) connectant des capteurs ajustables en forme et dimensions par simple découpage. Son logiciel FootVIEW en version Standard ou Pro offre visualisation temps réel, courbes de force, comparaison avant/après, analyse des pics de pression et export de données pour répondre aux applications cliniques avancées comme aux analyses biomécaniques.

Voir le produit →

Semelles sans fil de mesure haute résolution Tekscan F-Scan GO, mesure des pressions plantaires dans les chaussures

F-Scan GO™

Semelles de mesure haute performance F-Scan GO™ est la solution sans fil de référence pour l’analyse dynamique des pressions plantaires. Sans équivalent, ses capteurs ultra-fins (< 0,3 mm), flexibles et haute résolution (3,9 points/cm²) s’intègrent discrètement dans les chaussures sans altérer la marche naturelle. Conçu pour offrir une liberté totale de mouvement, il intègre 32 Go de stockage et batteries amovibles dans des boitiers WiFi compacts (<150 g) connectant des capteurs ajustables en forme et dimensions par simple découpage. Son logiciel FootVIEW en version Standard ou Pro offre visualisation temps réel, courbes de force, comparaison avant/après, analyse des pics de pression et export de données pour répondre aux applications cliniques avancées comme aux analyses biomécaniques.

Voir le produit →

Semelles de mesure bluetooth Tekscan F-Scan 64, mesure des pressions plantaires dans les chaussures

F-Scan 64™

Semelles connectées à 64 capteurs F-Scan64™ est une solution sans fil à semelles fines (0,2 mm) et flexibles qui mesure la répartition dynamique des pressions plantaires dans la chaussure de façon fiable et non invasive. Ses électroniques miniatures Bluetooth, fixées aux lacets ou à la languette, préservent une démarche naturelle qui renseigne les professionnels sur la réalité de la répartition des pressions sous les pieds chaussés. Ses électroniques rechargeable (autonomie 90 min environ) enregistrent jusqu’à 100 images/s pour un suivi pré/post-traitement rapides et complets. Intuitif et mis en place rapidement, il révèle les données essentielles de la marche (forces et pressions, centre de force, paramètres temporels) et génère rapports imprimables et données exportables en ASCII.

Voir le produit →

Semelles de mesure bluetooth Tekscan F-Scan 64, mesure des pressions plantaires dans les chaussures

F-Scan 64™

Semelles connectées à 64 capteurs F-Scan64™ est une solution sans fil à semelles fines (0,2 mm) et flexibles qui mesure la répartition dynamique des pressions plantaires dans la chaussure de façon fiable et non invasive. Ses électroniques miniatures Bluetooth, fixées aux lacets ou à la languette, préservent une démarche naturelle qui renseigne les professionnels sur la réalité de la répartition des pressions sous les pieds chaussés. Ses électroniques rechargeable (autonomie 90 min environ) enregistrent jusqu’à 100 images/s pour un suivi pré/post-traitement rapides et complets. Intuitif et mis en place rapidement, il révèle les données essentielles de la marche (forces et pressions, centre de force, paramètres temporels) et génère rapports imprimables et données exportables en ASCII.
Affichage 1-2 de 2 article(s)
analysez et optimisez les appuis plantaires dans les chaussures

Téléchargez la fiche produit

En bref
  • Mesure des pressions plantaires sans altération avec des capteurs semelles minces, incompressibles et flexibles
  • Analyse de la marche, du pas et de la répartition de pression sous les pieds en situation réelle : chaussures, orthèses, appareillages, ...
  • Transmission sans fil pour une liberté de mouvement optimale
  • Affichage et enregistrement dynamique des cartes de pression
  • Analyse temporelle de force, pression, surface de contact et centre de pression par zones et pour tout le pied
  • Localisation et quantification instantanée des pics de pression à risques associés
  • Comparatifs dynamiques : avant / après traitement, avec / sans appareillage, semelle 1 / semelle 2, ...
  • Analyse fonctionnelle dynamique du pied, de l'équilibre, de la posture, de la marche, de la course et du saut
  • Essais de matériaux, semelles orthopédiques et chaussures
  • Evaluation objective du confort et de la performance sportive
  • Conception, optimisation et validation d'équipements
  • Déchargement du pied diabétique

Solutions avancées pour la mesure des pressions plantaires

Gamme d'extensomètres innovants Imetrum Vector : sans contact, simples, rapides et précis

F-Scan64™ et F-Scan Go™ révolutionnent l’analyse dynamique des appuis plantaires

Avec technologie Tekscan, vous bénéficiez de semelles de très faible épaisseur et flexibles capables de restituer sans compromis et de manière fidèle et sans perturber la marche naturelle, la répartition spatiotemporelle des pressions plantaires tous les types de chaussures et orthèses. Accédez à des mesures des pressions plantaires précises et fiables pour votre pratique clinique, vos sujets de recherche biomécanique ou d'ingénierie.
Obtenir une offre
Montage ergonomique et sécurisé des extensomètres Vector U200, U700 et B80 sur machine UTM pour essais de traction, compression et flexion

Simplifiez vos essais mécaniques

Avec leur fonction de détection automatique de l'éprouvette à 300 mm, les extensomètres Vector uniaxiaux modèles U200 et U70 comme le modèle biaxial B80 accélèrent et simplifient les essais. Il prennent en charge plusieurs longueurs de jauge et rendent donc inutile la possession de multiples capteurs pour différentes configurations de test. Aucune modification du paramétrage usine n'est requise entre les essais, même différents. Les caractérisations d'éprouvettes de dimensions, formes et épaisseurs variées peuvent être réalisées en continu, sans interruption pour reconfiguration.

Haute précision, normes garanties

La précision temps réel des extensomètres Vector se vérifie sur une large gamme de longueurs et d'allongements de jauges. Des métaux courants aux polymères, ils s'adaptent à vos besoins, offrant une précision inégalée qui satisfait ou dépasse les normes ISO 9513 Classe 0.5 et ASTM E83 Classe B-1. Etalonnés en usine, ils intègrent un outil de validation automatique permettant de déterminer la précision de mesure du système chaque fois que cela est nécessaire.

Polyvalence et économie

Les extensomètres Imetrum Vector ne nécessitent aucune interface externe. Une alimentation électrique leur suffit et il produisent une sortie proportionnelle analogique -/+10C Vcc pour se substituer aux autres extensomètres conventionnels déjà en place.

Marquage des éprouvettes pour extensomètres Vector : cercles, disques ou mouchetis

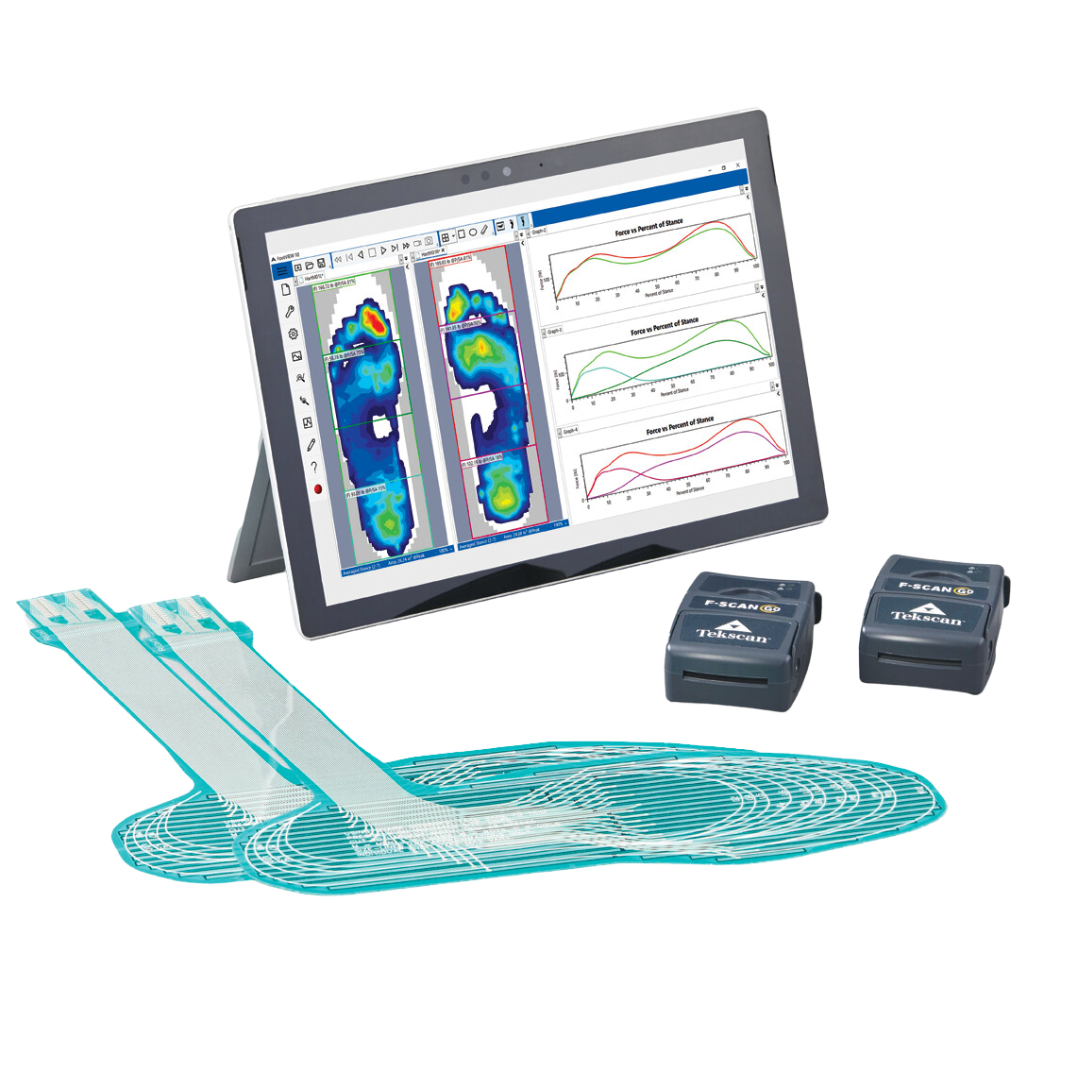

F-Scan GO™ : Analyse haute performance et liberté totale

F-Scan GO™ est la référence pour les analyses dynamiques sans fil. Doté de capteurs découpables (<0,3 mm d’épaisseur, 3,9 points/cm²) et d’une électronique WiFi ultra-compacte, il offre une intégration invisible et une liberté de mouvement totale. Son logiciel FootVIEW permet d’obtenir des analyses temps réel, la comparaison avant/après, le suivi des pics de pression et l’export de données de niveau recherche. Avec 32 Go de stockage interne et batteries amovibles, bénéficiez de performances adaptées aux applications cliniques avancées comme à la recherche biomécanique.
Marquage des éprouvettes pour extensomètres Vector : cercles, disques ou mouchetis

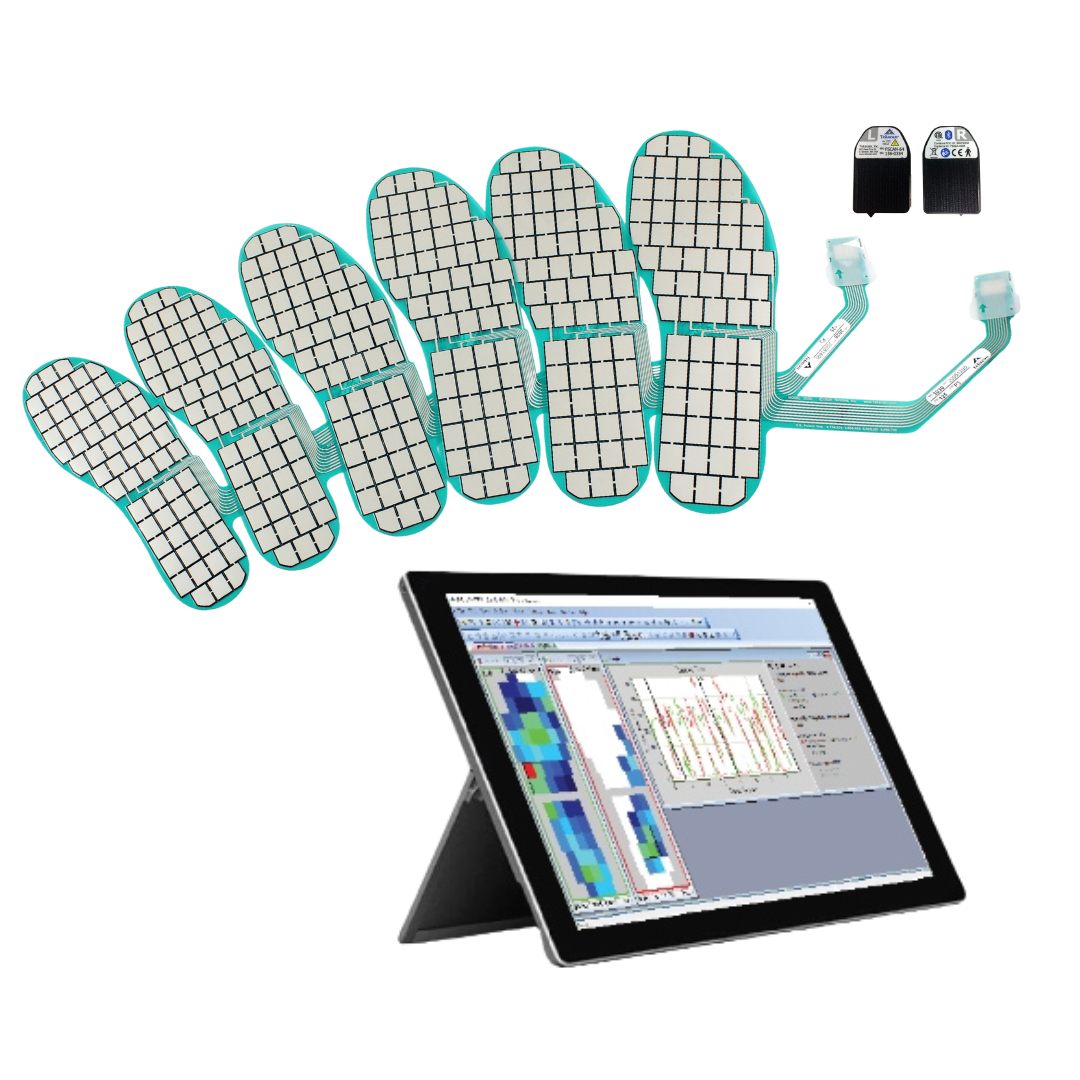

F-Scan 64™ : Simplicité, rapidité et fiabilité au service du suivi clinique

F-Scan64™ s’adresse aux professionnels recherchant une solution rapide à mettre en œuvre pour un usage intensif en milieu clinique. Ses semelles connectées à 64 capteurs, fines et flexibles (0,2 mm), offrent une mesure précise et non invasive de la répartition des pressions. L’électronique Bluetooth miniaturisée (autonomie 90 minutes, fixation discrète) assure une démarche naturelle lors de la collecte des données, pour un suivi objectif et reproductible pré- et post-traitement. Les rapports sont générés instantanément, avec des exports de données adaptés à vos besoins d’analyse.

Logiciels d'analyse complets

F-Scan64 et FootView affichent et analysent les cartographies de pression sur PC Windows et intègrent toutes les fonctions nécessaires pour une mise en œuvre simple et rapide quel que soit le contexte d'utilisation.

Semelles de mesure de pression fines et flexibles

Incompressibles et faiblement invasifs, les capteurs fournissent sans les dénaturer, des cartographies des pressions plantaires dynamiques fidèles. Les semelles F-Scan64 et F-Scan Go sont entièrement couvertes de capteurs sensibles à la pression ce qui vous assure de ne laisser passer aucun contact.

Transmetteurs sans fil compacts et légers

Bluetooth pour F-Scan64 ou WiFi + enregistreur dans le cas de F-Scan Go, les connecteurs transmettent et enregistrent jusqu'à 500 images de pression par pied chaque seconde permettant de détecter les variations de pression rapides (impacts, vibrations) et des analyses basées sur des calculs fins de quantité d'énergies.

Visualisation, enregistrement, analyse et export

Temps réel, enregistrement et post-traitement - Analyse par zones des pressions, forces, énergies, pics de pression, surfaces de contact, position et trajectoire du centre des pressions, etc. - Génération de rapports - export des mesures

Passez à la prochaine génération d’analyse plantaire

Extensomètres Imetrum Vector, 2 modèles axiaux (Vector U70 et Vector U200) et un modèle biaxial (Vector B80)
F-Scan GO™
  • 4 points / cm²
  • WiFi 500 Hz + 32Go µSD
  • Dimensions et formes des capteurs ajustables par découpage
en savoir plus
Extensomètres Imetrum Vector, 2 modèles axiaux (Vector U70 et Vector U200) et un modèle biaxial (Vector B80)
F-Scan 64™
  • 64 points / semelle
  • Bluetooth 100 Hz
  • Semelles réutilisables du 36 au 47
en savoir plus
Recevoir une offre de prix pour un extensomètre Vector

Contactez-nous dès aujourd’hui pour échanger sur vos projets et recevoir une solution adaptée à vos besoins.

Je souhaite recevoir une offre de prix pour :

F-Scan GO™

F-Scan 64™

Message :

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

  • Mesures hautement dynamiques
  • Capteurs très faible épaisseur
  • Connexion sans fil
  • Données qualitatives et quantitatives riches
  • Utilisation simple et rapide

F-Scan64 et F-Scan Go présentent tous les deux des caractéristiques technologiques et de performances inégalées. Il existe de nombreuses similitudes entre les 2 solutions, toutefois chacune a ses propres atouts en fonction des utilisations visées pendant leurs développements.

La solution premium F-Scan Go offre une très haute résolution spatiale (densité de 4 points par cm²) associée à une très grande vitesse d'échantillonnage (500 images/s) et à une fonction spécifique d'enregistrement autonome sur carte SD.

Avec 64 points par semelle, F-Scan64 enregistre également la pression sous la totalité du pied sans zones vides et il contient également une mémoire interne qui autorise l'utilisation en mode déconnecté. Mais une connexion Bluetooth est nécessaire pour démarrer, arrêter et collecter les mesures.

Pour la majorité des application de podologie clinique avancée (sport, pied diabétique, ...), le système F-Scan64 représente une solution idéale, complète et particulièrement pratique à utiliser au quotidien.

Les spécialistes comme les médecins diabétologues, orthopédistes ou encore les podologues, bottier-orthopédistes, apprécieront la possibilité de découper le capteur F-Scan Go pour l'adapter aux formes spécifiques des déformations des pieds de leurs patients (pied de Charcot, amputations partielles par exemple), et bénéficient de sa grande densité de points de mesure qui leur permet de localiser avec une précision sans équivalent les points de pressions susceptibles d'entrainer un mal perforant ou autres complications.

C'est également le système F-Scan Go que nous préconisons dans nos échanges avec les biomécaniciens du sport et de la recherche. Cette solution représentant le sommet technologique de la mesure des pressions plantaires embarquées.
