Grip

Mesure des pressions tactiles de préhension

Le système Grip™ quantifie forces, surfaces et durées des contacts dans la main. Son capteur unique permet l'analyse des pressions statiques et dynamiques sur la paume de la main et les doigts pendant la saisie d'un objet. Cette application de la cartographie de pression est une solution unique pour comprendre la biomécanique de la prehension dans des conditions très différentes.

Le capteur Grip permet d'instrumenter un gant pour les études de confort, conception ou ergonomie d'objet (packaging, produits, outils et équipements sportifs par exemple). Le système est aussi idéal pour étudier le syndrome du canal carpien, les mouvements répétitifs et les TMS. Il trouve également sa place dans le domaine de la robotique industrielle ou médicale.

Marque Tekscan Référence Grip™
Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez ou transformez le ensuite en commande depuis votre compte.

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez le ou transformez le ensuite en commande depuis votre compte.

Marque Tekscan Référence Grip™

Mesure de la répartition des pressions du corps

Applications Industrielles et Médicales

  • Recherche biomécanique
  • Robotique
  • Prévention des TMS : syndrome du canal carpien, levage de charges lourdes, etc
  • Ergonomie produit : études vibratoires, conception de produits
  • Confort de sièges et matelas

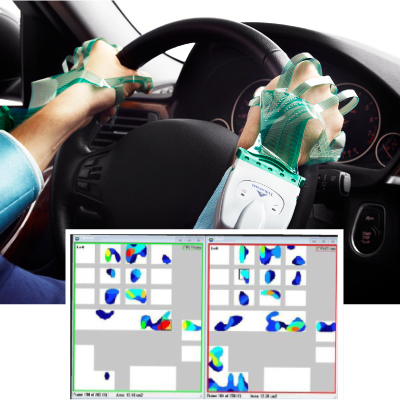

  • Analyse des mouvements du corps dans un véhicules en déplacement

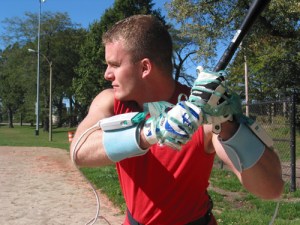

  • Sport : Batte de baseball, club de golf, raquette de tennis, etc
  • Dimensionnement de mobilier
  • Conception, test et choix des matériaux
  • Contrôle qualité, comparatif concurrentiel
  • Etude de longévité et durabilité
  • Essais d'entrée / sortie

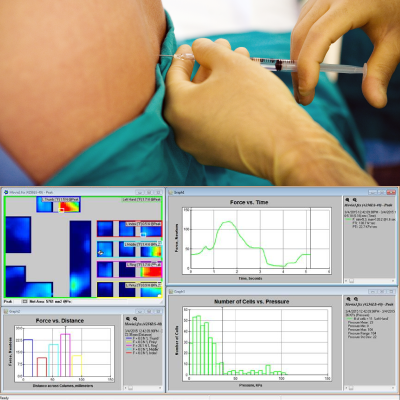

Logiciel Grip™

Données temps réel ou post-traitement en 2D &3D ; Indicateurs clés (force totale, pic de pression et centre de force) ; Tracés graphiques des données ; Visualisations et comparaisons multiples simultanées ; Association d'une image numérique à chaque image de la séquence ; Export des données en ASCII ou AVI

Capteurs de préhension

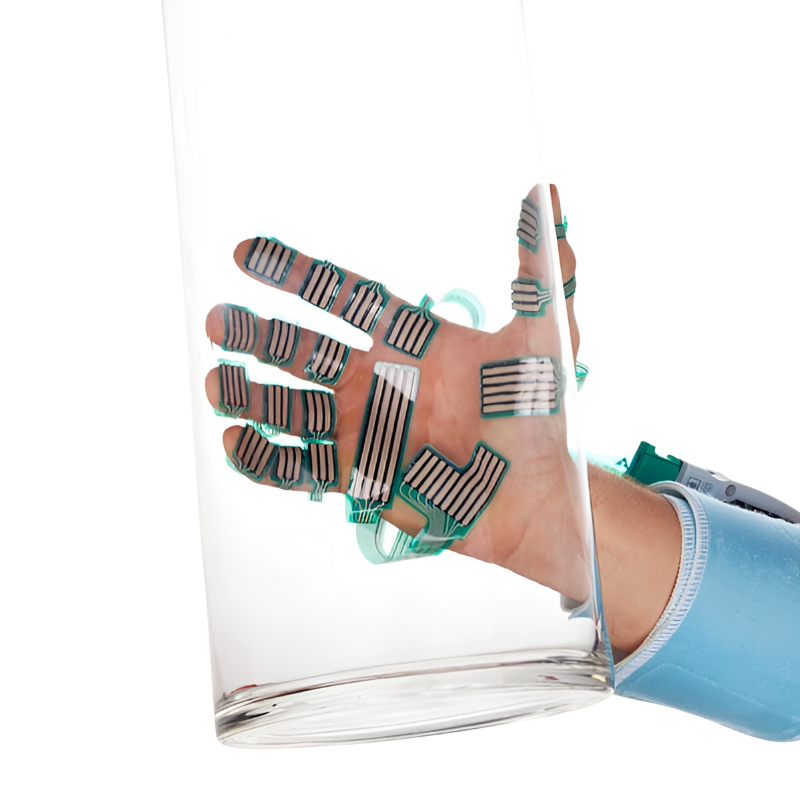

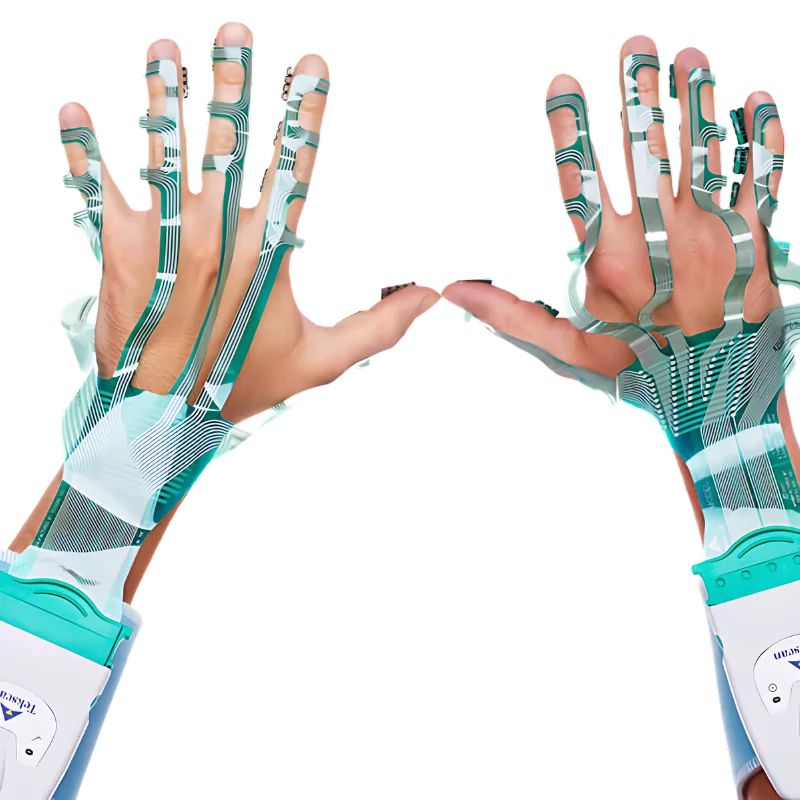

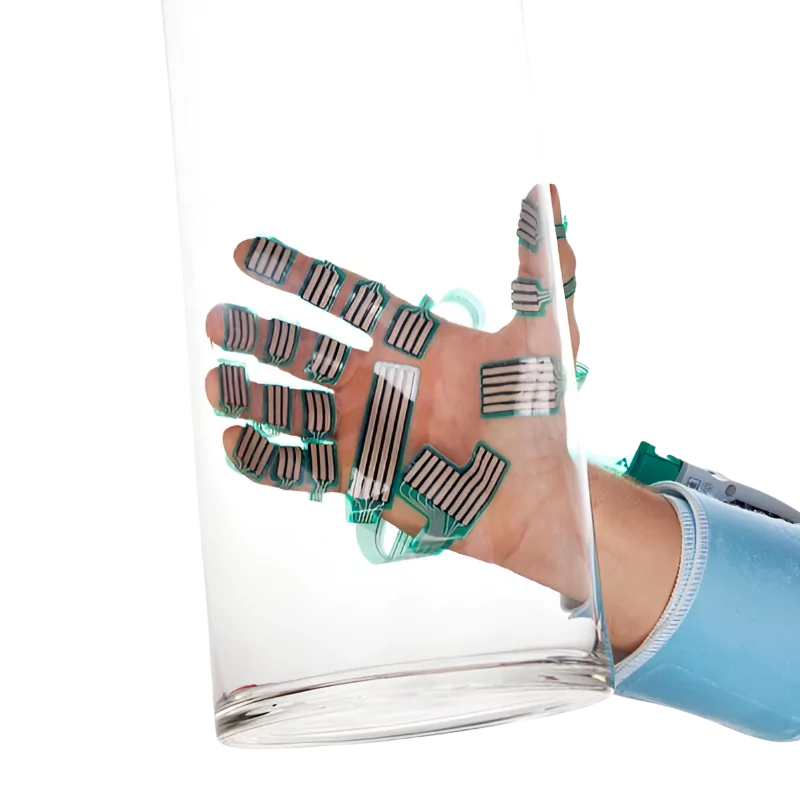

Le système Grip™ utilise un capteur fin à haute résolution utilisable directement sur la main ou intégré à un gant. Chaque capteur offre dix-huit zones de mesure. Ces surfaces peuvent être positionnées individuellement sur une section anatomique d'intérêt sur les doigts et sur la paume. La séparation des zones sensibles permet d'éviter les articulations et de bouger librement sans interférer dans la mesure de préhension. Chaque zone est dotée de plusieurs éléments de mesure permettant de localiser finement les points de pression sur la main.

Configurations Grip™

Le système Grip est proposé en version avec ou sans fil pour une mobilité et un champ d'action accrus. Les caractéristiques spécifiques de votre application détermineront le type de connexion le plus approprié.

Chaque système basé sur la technologie VersaTek™ fait appel à des dispositifs électroniques de numérisation spécialement conçus, appelés Cuffs. Les Cuffs se connectent au capteur pour recueillir les données, qui sont ensuite traitées et envoyées à l'ordinateur, via une connexion USB, une laison WiFi ou sur support flash. L'électronique VersaTek™ fonctionne à une vitesse très élevée et est compatible avec d'autres modèles de capteurs Tekscan permettant de multiplier les utilisations du produit : semelles, prothèses, préhension, assise et positionnement.

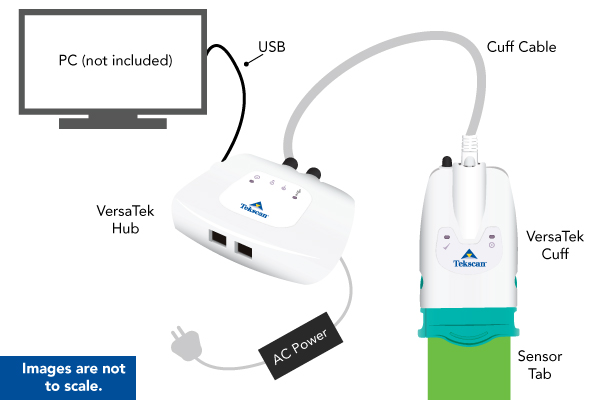

VersaTek™ Tethered

Des câbles relient chaque capteur et son électronique de numérisation portés par le sujet, à l'ordinateur via un port USB. Les événements dynamiques sont enregistrés avec une fréquence pouvant atteindre 750 Hz.

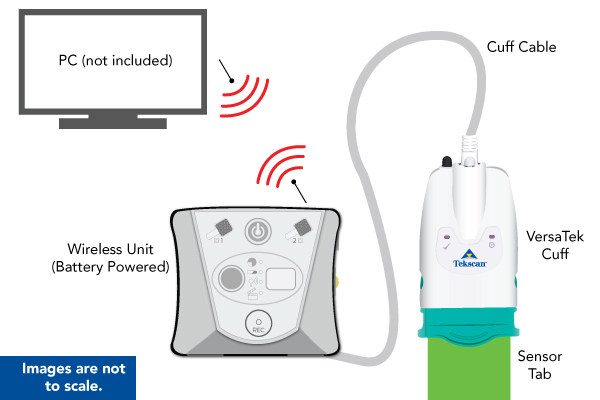

VersaTek™ Wireless

Les données sont transmises directement du sujet à l'ordinateur ce qui permet un large éventail d'applications. Le sujet pouvant se trouver jusqu'à 30 m de distance, les mesures sont enregistrées et affichées sur l'ordinateur en temps réel. Une vitesse de scan de 100 Hz peut être obtenue avec la connectivité sans fil.

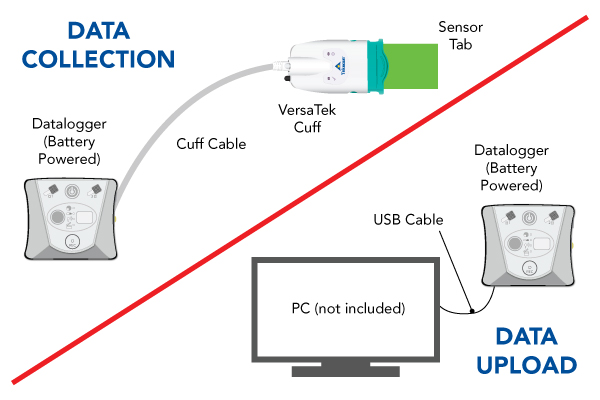

VersaTek™ Datalogger

Les mesures sont collectées et stockées dans la mémoire interne de l'appareil pour être téléchargées ultérieurement sur un ordinateur. Le sujet peut se déplacer à grande distance de l'ordinateur et l'enregistrement peut se faire sur une longue période de temps. La fréquence d'échantillonnage peut être configurée jusqu'à 750 Hz .

Caractéristiques

Grandeur mesuréePression (et répartition)
Type de produitSystème de mesure
TechnologiePiezorésistif
