Mesure de pression de contact

Solutions de visualisation et quantification des pressions d'interfaces

Empreintes statiques ou dynamiques des pressions de contact, les films Prescale et systèmes de cartographie de pression Tekscan fournissent des images et films de pression qui révèlent la distribution des  contacts à l'interface de deux objets.

  • Capteurs haute résolution
  • Technologie incompressible
  • Acquisition haute vitesse
  • Facile à utiliser
Extensomètres sans contact OEM Imetrum pour intégration sur bancs et machines d'essai - distribution Mescan

Système I-Scan

Mesure de répartition de pression
Systèmes de radiographie industrielle numérique Fujifilm - distribution Mescan

Système NPAT

Système de mesure de pression de nip entre rouleaux

Process, Méthodes, Qualité

Mesure de pression de contact

Solutions de visualisation et quantification des pressions d'interfaces

Empreintes statiques ou dynamiques des pressions de contact, les films Prescale et systèmes de cartographie de pression Tekscan fournissent des images et films de pression qui révèlent la distribution des  contacts à l'interface de deux objets.

Systèmes de cartographie de pression dynamique Tekscan - distribution Mescan

Empreinte de pression d'interface

Systèmes de radiographie industrielle numérique Fujifilm - distribution Mescan

Système de mesure de pression de nip entre rouleaux

Extensomètres sans contact OEM Imetrum pour intégration sur bancs et machines d'essai - distribution Mescan

Mesure de répartition de pression

Besoin d'une information technique ou d'un devis ?

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Sous-catégories

  • Empreinte de pression...

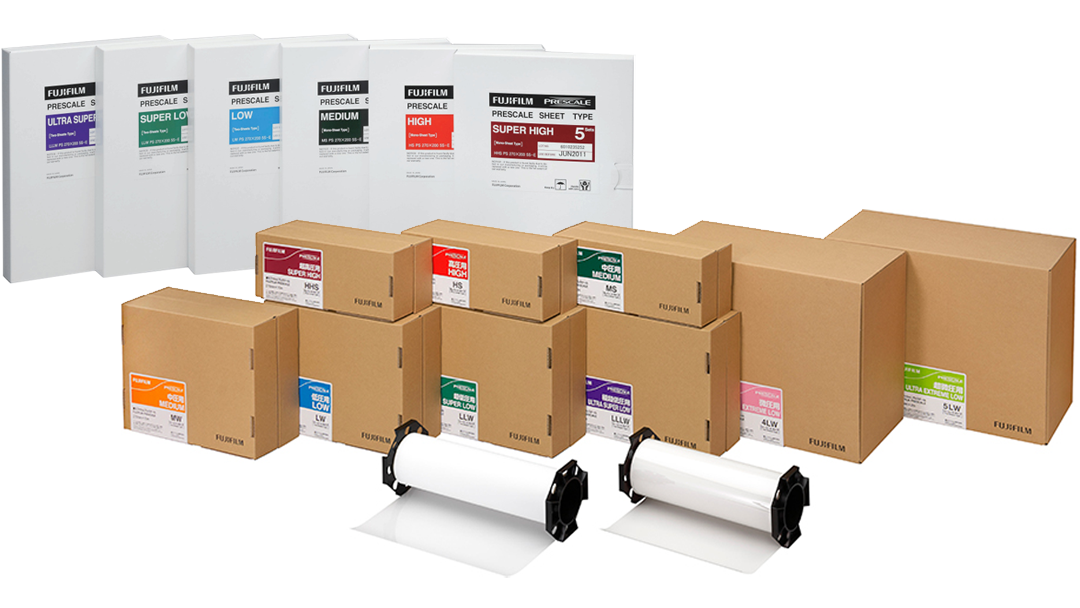

    FUJIFILM Prescale

    Visualisation et mesure des pressions de contact

    Films de mesure de pression Prescale Fujifilm - Distribution France Mescan

    Le film Prescale se colore avec l'intensité du contact auquel il est soumis. Les microcapsules de colorant qu'il contient libèrent leur couleur pour imprimer l'empreinte de l'appui. L'intensité de la teinte augmente avec le niveau de pression mesuré en révélant une image quantifiée des pressions et l'information de sa distribution à sa surface. Le film Prescale et parfois appelé "papier pression", "film de pression" ou "papier Fuji" et proposé sous d'autres dénominations commerciales.

    Sélectionnez votre Prescale parmi les 9 variantes de la gamme pour des mesures entre 6 kPa à 300 MPa puis commandez directement en ligne pour une livraison sous 24 à 48h.

    • Pratique, rapide, économique
    • 9 films sensibles à la pression de 6 kPa à 300 MPa
    • Rouleaux et paquets de 5 feuilles disponible en stock
    • Livraison 24/48h en France
    • Commande en ligne
    Documentation Mescan est le partenaire distributeur France de Fujifilm.
    Prescale, Thermoscale et UVscale sont des marques de Fujifilm.https://youtu.be/sZTNqB7coZQhttps://youtu.be/RsfJ4nDTyGMhttps://youtu.be/EQcYWd0uexk

    Tableau de sélection Prescale

    Mode d'emploi Prescale

    1. Découper le film Prescale aux dimensions de la zone de contact à contrôler2. Positionner le film à l'interface (faces mates en contact pour les films doubles)3. Mettre en pression4. Evaluer la pression en comparant la densité de la couleur avec l'abaque du film5. Numériser l'empreinte (compatibilité scanners Epson V37/V370/V600/V850)6. Analyser avec le système Fujfilm FPD-8010E

    Note : Les étapes optionnelles 5 et 6 avec le système Fujfilm FPD-8010E ou avec l'application Prescale Mobile permettent d'obtenir des mesures objectives indépendantes de l'utilisateur qui observe la couleur. Nous vous suggérons de privilégier cette analyse lors de l'implémentation de la solution Prescale comme méthode de vérification et de suivi de réglages précis de machines ou dans un process de contrôle de la qualité (soudure ultrasons, thermoscellage, collage, emboitement, etc.).

    Comment mesurer l'empreinte de pression d'interface d'un contact ?

    Découpez simplement un morceau de film Prescale aux dimensions dont vous avez besoin, placez le dans l'interface à mesurer et appliquez la pression. Pour les films bi-composants (les plus sensibles à la pression : réf. MW, LW, LLW, LLW HT, LLLW, 4LW et 5LW), mettez en contact les faces mates des couches étiquetées "A" et "C" pendant la compression. Pour les autres films Prescale (MS, HS et HHS), l'orientation du film n'a pas d'impact sur la mesure.

    L'intensité de la couleur obtenue peut ensuite être comparée à l'abaque de référence du film pour mesurer les niveaux de pression.

    Comment fonctionne le film Prescale ?

    Prescale est un film en PET (simple ou double épaisseur) qui contient une substance chromogène emprisonnée dans des microcapsules et un révélateur qui réagissent pour imprimer une image du contact quantifiée en pression lorsque le film est comprimé.

    Quelle gamme Prescale choisir ?

    Les plages de mesure des différents films Prescale sont indiquées dans les fiches de chaque produit. En cas de doute sur la meilleure sensibilité pour une application spécifique nous vous proposons de tester un pack d'échantillons.

    Quelle est la précision de la mesure de pression ?

    Prescale vous permet de visualiser et de mesurer les pressions de contact entre deux surfaces avec une précision de +/- 10%. Les niveaux de contrainte peuvent être évalués par une simple observation des marques colorées. Pour aller plus loin, nous vous suggérons d'utiliser le système d'analyse dédié sur PC, ou le système Prescale Mobile sur iPhone et iPad, incluant chacun une application d'analyse qui permet une lecture optimale des résultats avec un étalonnage automatique des empreintes.

    Une info ? Un devis ?

    Nous sommes à votre écoute par téléphone au
    01 30 99 80 47 Nous contacter
  • Système de mesure de...

    Tekscan

    Visualisation quantifiée du profil de pression de calandrage

    Les solutions de cartographie de pression Tekscan fournissent une représentation visuelle dynamique quantifiée de la surface du contact entre deux objets. Elles font appel à des capteurs ultrafins placés à l'interface entre deux éléments pour afficher en couleurs, mesurer et analyser précisément leurs interactions.

    • Temps réel
    • Connexion USB
    • Profil de pression entre rouleaux jusqu'à 10 m
    télécharger en pdf

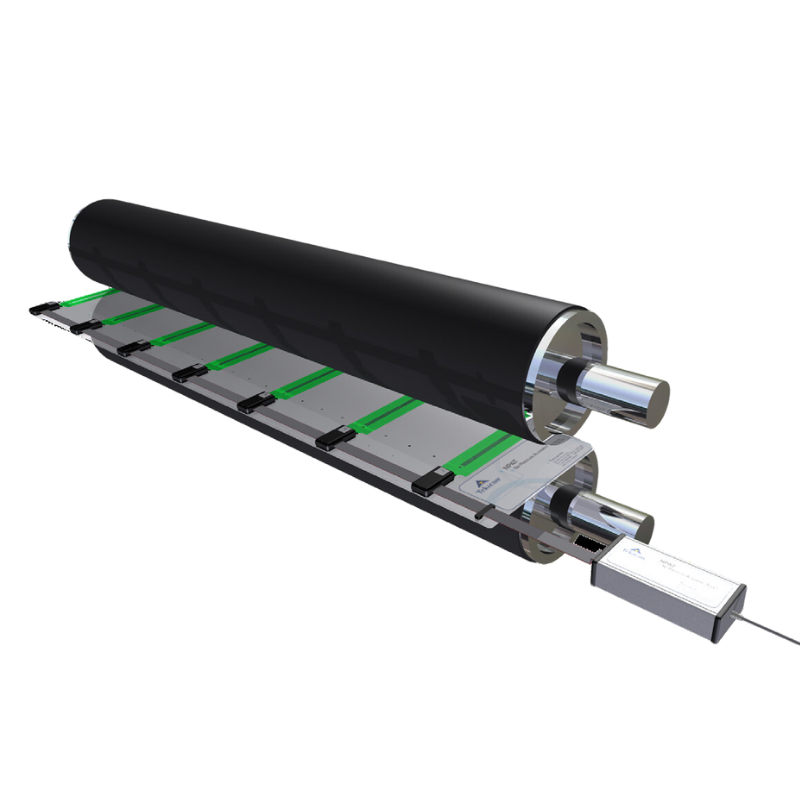

    Le système NPAT™ enregistre les empreintes de pincement et la répartition de la pression relative du pincement entre les rouleaux. Le réseau de capteurs NPAT™ peut couvrir une très grande surface tout en ne nécessitant qu'une seule électronique d’acquisition de données.

    Le système d’alignement de rouleaux et de réglage du pincement NPAT™ est un outil de cartographie de nip et de force complet qui élimine toute incertitude dans le réglage des machines à rouleaux. Les visualisations graphiques des données fournies en temps réel par le système NPAT™, permettent de vérifier que le contact de pincement sont uniformes sur toute la longueur du rouleau. Les différentes variantes du système NPAT™ donnent la possibilité de mesurer des largeurs de nip comprises entre 6,35 mm et 215,9 mm.

    Capteurs et systèmes de cartographie de pression Tekscan - Distribution France MescanMescan est le partenaire distributeur France de Tekscan

    Une info ? Un devis ?

    Nous sommes à votre écoute par téléphone au
    01 30 99 80 47 Nous contacter
  • Mesure de répartition...

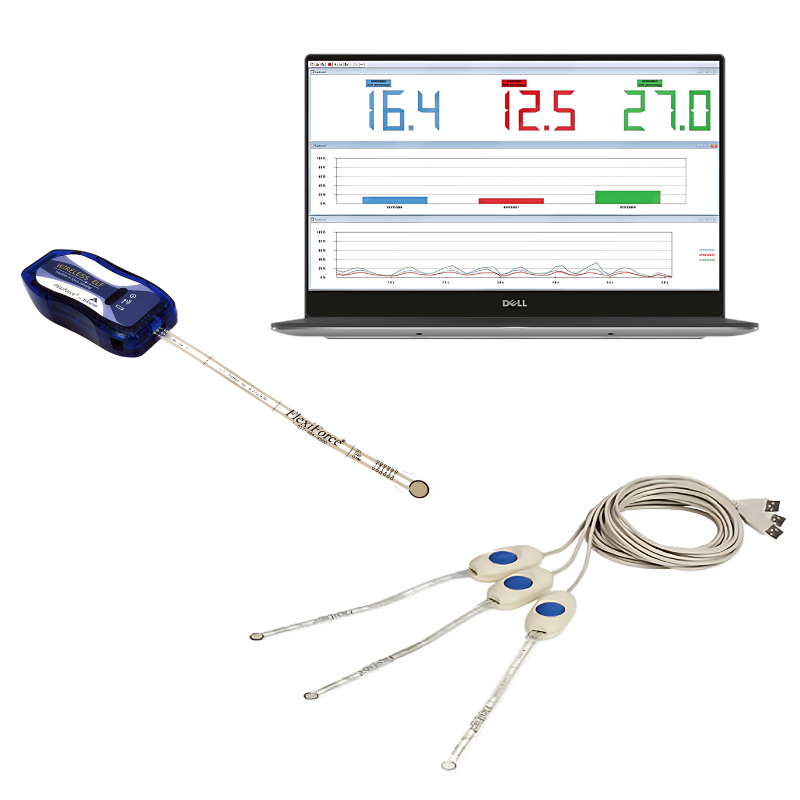

    Tekscan

    Cartographie des contraintes de surface

    Les solutions de cartographie de pression Tekscan fournissent une représentation visuelle dynamique quantifiée de la surface du contact entre deux objets. Elles font appel à des capteurs ultrafins placés à l'interface entre deux éléments pour afficher en couleurs, mesurer et analyser précisément leurs interactions.

    • +200 capteurs ep. 200 µm
    • Conception sur mesure
    • 0 à 100 Hz standard et jusqu'à 20 kHz
    • USB / WiFi / Datalogger
    télécharger en pdf Capteurs et systèmes de cartographie de pression Tekscan - Distribution France MescanMescan est le partenaire distributeur France de Tekscan

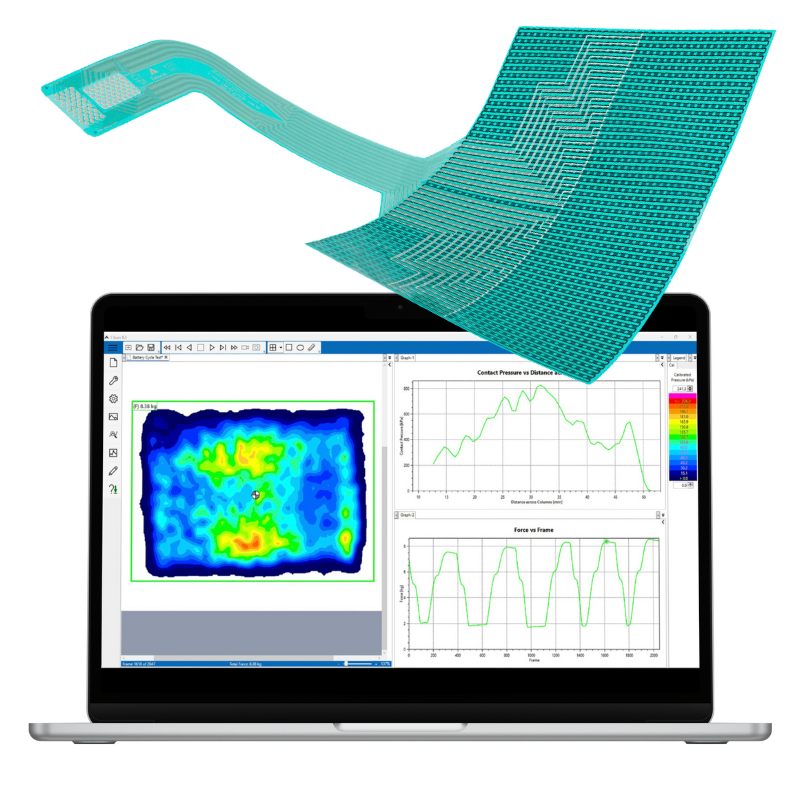

    I-Scan est la solution de cartographie de pression configurable suivant les besoins spécifiques de chaque application de caractérisation des surfaces de contact. Ce système est un ensemble polyvalent modulaire et évolutif qui propose un large choix de plus de 200 modèles de capteurs de formats divers, aux résolutions variées et aux étendues de mesure flexibles. Avec des possibilités de configurations matérielles et logicielles multiples, I-Scan fournit des réponses précises et complètes pour satisfaire aux exigences les plus rigoureuses comme aux besoins les plus courants en matière de R&D, d'essais et de contrôle de la qualité dans toutes les situations d'assemblage complexes ou de simple mise en contact d'éléments mécaniques. Le système est également proposé dans une version simplifiée pour les applications ne nécessitant pas d'enregistrement dynamique ni de capteurs à haute résolution ou capables de fonctionner jusqu'à 200°C.
