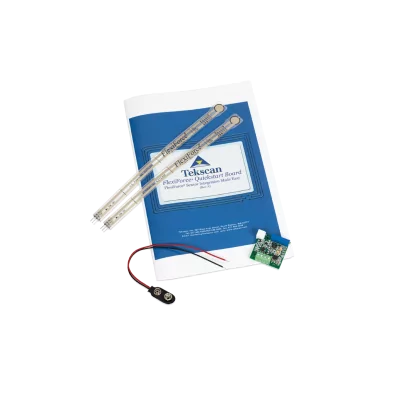

Carte de conditionnement analogique FlexiForce™ Le module électronique Quickstart Board est un circuit amplificateur pour capteurs de force piézorésistifs (FSR) FlexiForce™. Ce conditionneur permet l’utilisation facile et rapide de tout capteur de force de la gamme FlexiForce avec un circuit réalisé suivant les recommandations de Tekscan. Le module Quickstart Board fournit une sortie analogique tension proportionnelle 0 à 5 V qui peut être utilisée en entrée d’un microcontrôleur ou un d’autre système d’acquisition. Ce kit comprend la carte de démarrage rapide Flexiorce Quickstart Board livrée avec deux capteurs A201 (A201-1 et A201–25). Il est idéal pour tester la technologie, préparer rapidement une preuve de concept et réaliser quelques prototypes ou envisager directement sont intégration.

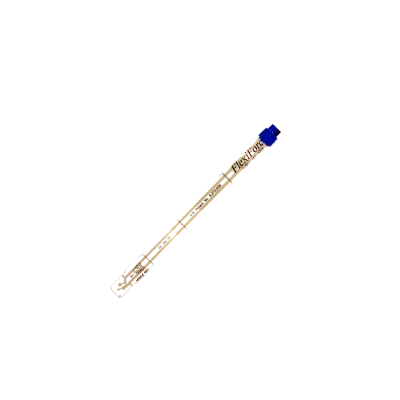

Cet adaptateur permet d'utiliser les modèles de capteurs piezorésistifs FlexiForce à broches avec le système d'acquisition de mesure de force sur PC ELF™ (Economical Load & Force Measurement). Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles.

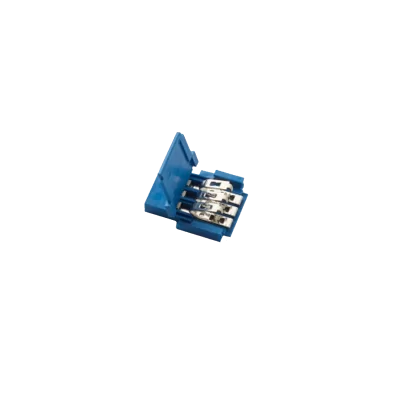

Le connecteur Berg femelle se connecte aux broches d’un capteur A201 ou HT201 pour permettre de le connecter à une carte de conditionnement via des fils ou un circuit flexible. Vendu par paquets de 10 unités.

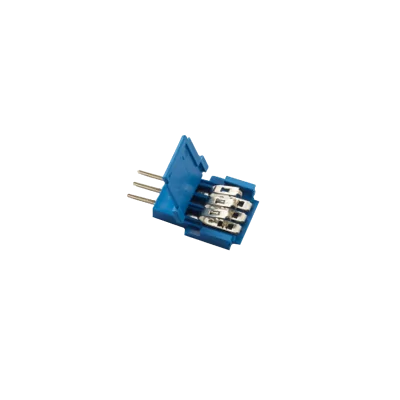

Le connecteur Berg mâle se connecte à la languette flexible d’un capteur A201 ou HT201 coupé pour permettre son ajustement en longueur en fonction des contraintes et spécificités de l'utilisation.

Les concentrateurs de force sont des rondelles en Delrin d'épaisseur 0,7 mm qui permettent d'optimiser les performances des capteurs de force piezorésistifs FlexiForce. Ces interfaces en plastique répartissent uniformément la force sur la zone de mesure du capteur FlexiForce ce qui contribue à améliorer la linéarité et la répétabilité de la mesure. Elles sont recouvertes d'un film adhésif mince et pelable sur une face permettant une mise en place facile et rapide sur la surface active du capteur.  Les concentrateurs de force FlexiForce sont disponibles en paquets de 10 unités de diamètre 7,1 mm ou 19,1  mm.

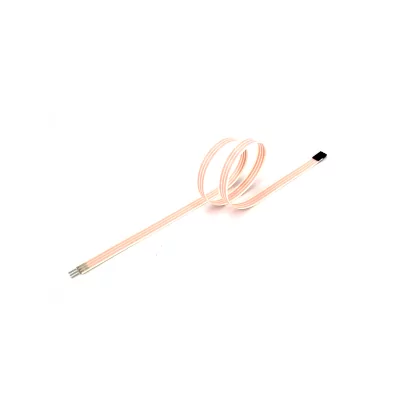

Circuit flexible permettant de déporter de 60 cm le capteur Flexiforce de son electronique QSB, OEM kit, B-Flex, etc

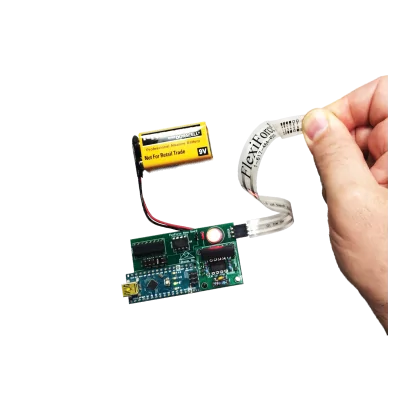

Le Prototyping kit de FlexiForce™ est un circuit de conditionnement programmable pour prototypage qui permet de progresser efficacement dans les étapes de développement d'un projet d'intégration de la technologie FSR Tekscan. Il offre aux concepteurs la liberté de raccorder et de tester l'un des 3 modules de conditionnement analogiques fournis, en entrée du microcontrôleur Arduino nano : diviseur de tension ampli-op inverseur ampli-op non inverseur Pour réaliser efficacement une preuve de concept rapide, le Prototyping kit permet aussi d'ajuster la sensibilité du capteur afin d'optimiser son comportement et de valider le meilleur modèle FlexiForce associé à la meilleure option de circuit de conditionnement. Une expérience en programmation est nécessaire.

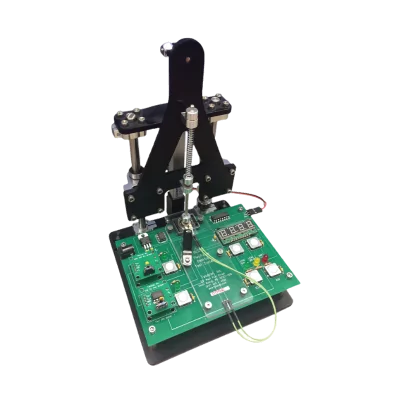

Le kit de caractérisation des capteurs FlexiForce™ est un outil économique et rapide qui permet aux ingénieurs et concepteurs d'évaluer efficacement les performances des capteurs FlexiForce dans un environnement de mise en charge contrôlé. Il fournit un moyen de compréhension de référence avant de passer au prototypage et aux étapes de conception avancées. Avec la possibilité d'appliquer des profils de chargement contrôlés, de tester différents modules de circuits de conditionnement (diviseur de tension / ampli-op inverseur / ampli-op non inverseur) et d'étalonner les capteurs, ce kit tout-en-un permet un gain de temps important quand on souhaite se lancer dans le processus d'intégration de la technologie FlexiForce.

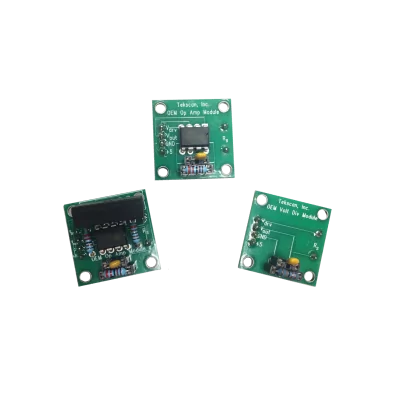

Ces trois modules de conditionnement pour capteur FlexiForce sont interchangeables et plug-and-play. Ils sont compatibles avec le kit de caractérisation des capteurs FlexiForce, le kit de prototypage FlexiForce ou toute autre électronique conçue spécifiquement. Dans les premières étapes d'un processus de caractérisation de la technologie FlexiForce™ ou à un stade plus avancé du développement d'une intégration, ces modules de circuits analogiques offrent un gain de temps précieux en éliminant la phase de création et de débogage du circuit de conditionnement optimal. Les trois concepts (diviseur de tension, ampli-op inverseur et ampli-op non inverseur), permettent de comparer et de valider le meilleur type de circuit suivant l'application.
