I-Scan™ Evolution (pression)
Système standard de cartographie de pression

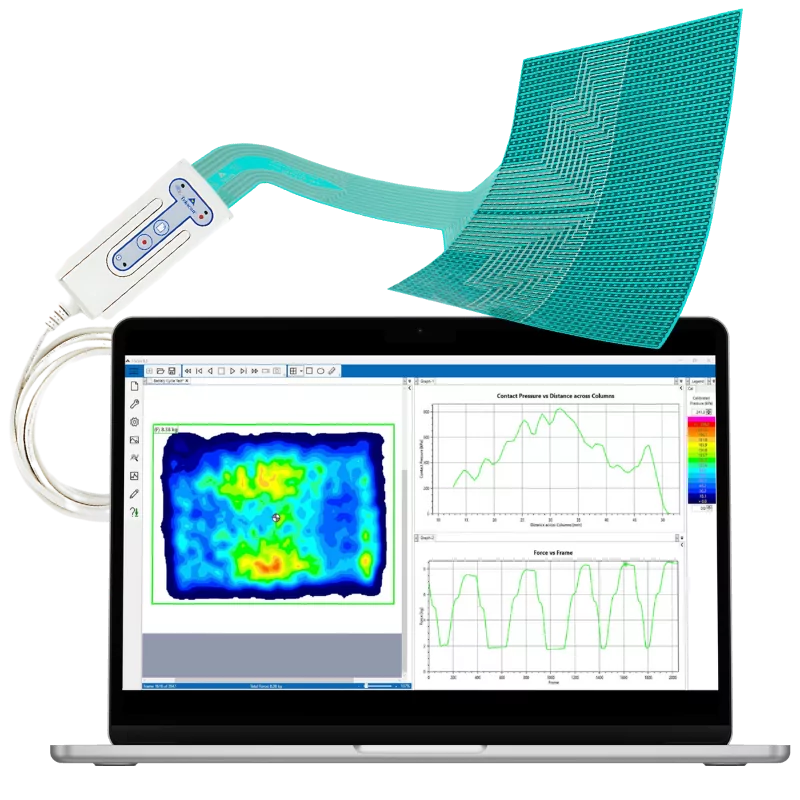

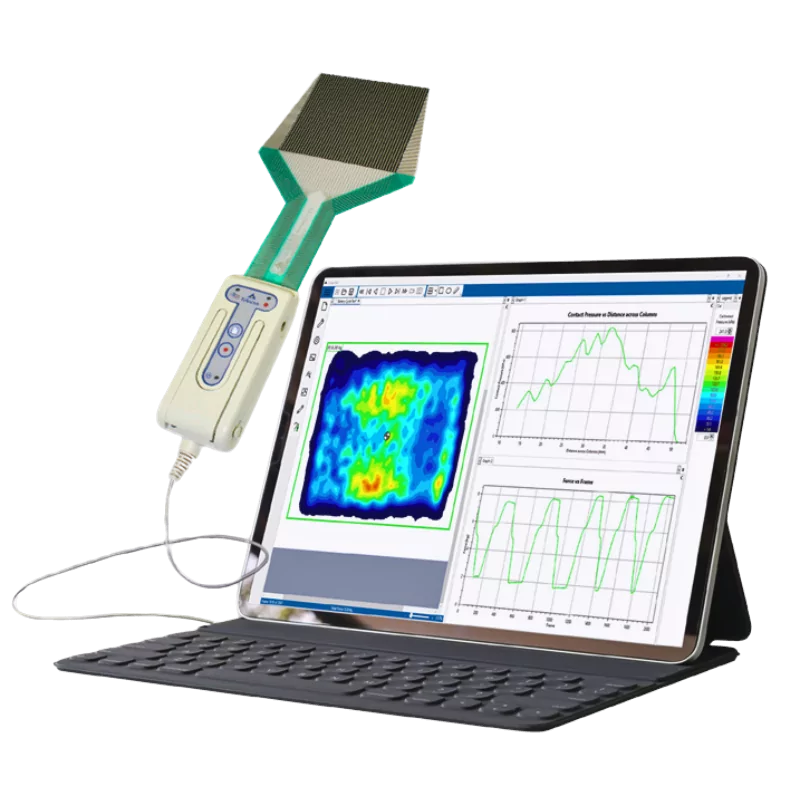

I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.
Description
Système de cartographie de pression polyvalent
I-Scan™ est un outil puissant qui mesure et analyse avec précision la pression d’interface entre deux surfaces en utilisant un capteur fin et flexible. Le système est composé d’une électronique d’acquisition de données associé à un logiciel, et de capteurs de pression matriciels. Mesurant à la fois la force et la pression, le capteur tactile exceptionnellement fin fournit une interférence minimale entre les objets mesurés ce qui permet d’obtenir les véritables données de pression d’interface. Les données de pression d’interface collectées offrent des informations précieuses et une perception nouvelle permettant d’améliorer la recherche, la conception, la fabrication et la qualité des produits.
- Cartes de pression dynamiques
- Visualisation du centre des forces
- Localisation et quantification du pic de pressions
- Mesures de force, pressions et surfaces, statistiques des cellules
- Analyses pour tout le capteur ou par zones sélectionnées
- Tracés de graphiques temporels
- Exportation des données CSV

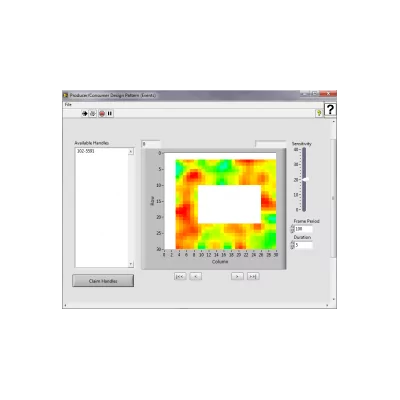

- APIs
- Configurer les capteurs et l'électronique
- Organiser, regrouper et empiler les données de pression
- Organiser les onglets dans des fenêtres ancrées
- Paramétrer et démarrer l'acquisition des données
- Créer des graphiques et tableaux d'analyse par régions
- Basculer entre les affichages en 2D et 3D
- Panneau d'information et outils d'analyse des pressions
- Utiliser l'option d'enregistrement séquentiel automatique
- Ajouter des enregistrements
- Editer les cellules de mesure des données de pression
- Supprimer quelques images d'un l'enregistrement
- Utiliser l'entrée analogique et l'étalonnage
La cartographie de pression pour optimiser l'assemblage des cellules de batteries
Durée de lecture : 3 mins
Visualisez, mesurez et analysez les contraintes d'interface en dynamique avec I-Scan L'assemblage es…
En savoir plus »
Conception et essais de caractérisation de batteries
Durée de lecture : 6 mins
Cartographiez les contraintes d'interface en dynamique avec I-Scan Que vous conceviez une batterie p…
En savoir plus »
5 exemples d'utilisations du système I-Scan en vidéos
Durée de lecture : 4 mins
https://youtu.be/ugCTyys5euA 1. Ajustement des surfaces assemblées et étanchéité des interfaces Les …
En savoir plus »
Les 5 capteurs de pression I-Scan les plus utilisés
Durée de lecture : 1 min
Tekscan propose plus de 200 capteurs de pression matriciels en standard, ce qui peut être un peu déc…
En savoir plus »
Tekscan I-Scan ou Fujifilm Prescale ?
Durée de lecture : 7 mins
L'utilisation des films de mesure de pression Fujifilm Prescale est l'une des méthodes les plus cour…
En savoir plus »
I-Scan : tutoriels vidéos
Durée de lecture : 1 min
https://youtu.be/xp4MWlCY4_w Configurer les capteurs et l'électronique https://youtu.be/w1hNOLG44VA …
En savoir plus »Informations techniques
| Type de produit | Système de mesure |
|---|---|
| Grandeur mesurée | Pression (et répartition) |
| Technologie | Piezorésistif |
| Précision | ± 5% |
| Échantillonnage | jusqu'à 100 images/s/capteur (suivant modèle de capteur) |
| Sortie données | binaire fsx + export CSV |
| Température de fonctionnement | -10 à 60 °C (capteurs standards) ou -40 à 200 °C (capteurs haute température) |
| Compatibilité | capteurs tous modèles (sauf à connecteurs multiples) - Windows 10/11 |
| Connexion | USB (1 par capteur - 16 max) |
| Options | ASR (enregistrements séquentiels automatisé) et APIs |
| Informations complémentaires | Visualisations cartes et barycentre, graphiques (histogrammes + courbes temporelles) et mesures temps réel + post-traitement (forces, pressions, surfaces totales et par zones) - enregistrement de clichés et séquences dynamiques |
Caractéristiques
| Type de produit | Système de mesure |
|---|---|
| Grandeur mesurée | Pression (et répartition) |
| Technologie | Piezorésistif |
| Précision | ± 5% |
| Échantillonnage | jusqu'à 100 images/s/capteur (suivant modèle de capteur) |
| Sortie données | binaire fsx + export CSV |
| Température de fonctionnement | -10 à 60 °C (capteurs standards) ou -40 à 200 °C (capteurs haute température) |
| Compatibilité | capteurs tous modèles (sauf à connecteurs multiples) - Windows 10/11 |
| Connexion | USB (1 par capteur - 16 max) |
| Options | ASR (enregistrements séquentiels automatisé) et APIs |
| Informations complémentaires | Visualisations cartes et barycentre, graphiques (histogrammes + courbes temporelles) et mesures temps réel + post-traitement (forces, pressions, surfaces totales et par zones) - enregistrement de clichés et séquences dynamiques |
