Mesure de forces multi-capteurs FSR sur PC Windows USB ou WiFi

Les systèmes Tekscan ELF (USB) et WELF (Wireless WiFi) permettent de mesurer facilement jusqu'à 16 forces de compression à l'aide de capteurs piézorésistifs ultraminces et souples FlexiForce™. Chacune des 2 variantes du produit dispose de sa propre référence de capteur (modèle B201 pour ELF et  A201 pour WELF) mais tous les modèles de capteurs à technologie FSR Tekscan de la gamme FlexiForce™ standard peuvent être raccordés via des adaptateurs : A301, A401, A502, HT201, etc.

Voir le produit →

Système Tekscan ELF - Mesure de force sur USB, 1 à 16 capteurs piézorésistifs FSR FlexiForce sur PC Windows

ELF

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

Voir le produit →

Système Tekscan ELF - Mesure de force sur USB, 1 à 16 capteurs piézorésistifs FSR FlexiForce sur PC Windows

ELF

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC. Toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201) sont compatibles (adaptateur). La solution de base comprend un logiciel compatible Windows 10/11, un capteur FlexiForce B201 de chaque gamme et une électronique de connexion USB qui optimise la sensibilité (amplification réglable par logiciel) et les performances du capteur connecté. La fonctionnalité d'étalonnage du logiciel permet d'obtenir une précision jusqu'à ± 3 %. Un banc dynamométrique est proposé séparément pour cette opération.

Voir le produit →

Système Tekscan WELF - Mesure de force sans fil WiFi, 1 à 16 capteurs piézorésistifs FSR FlexiForce sur PC Windows

WELF

Système de mesure FlexiForce™ sans fil WELF™ (Wireless Economical Load & Force Measurement System) est une solution de mesure de force sans fil facile à utiliser et économique. Il est compatible avec toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201). La solution de base comprend une électronique de transmission sans fil (WiFi), un logiciel et un capteur FlexiForce A201 de chaque gamme. L'électronique optimise la sensibilité et les performances de mesure sur une large plage de force en fonction du capteur connecté. Le logiciel assure un étalonnage avec une précision jusqu'à ± 3 %. Jusqu’à 15 transmetteurs WiFi peuvent être ajoutés au système de base et une version Haute Vitesse permet d’échantillonner jusqu’à 6 kHz (200Hz en standard).

Voir le produit →

Système Tekscan WELF - Mesure de force sans fil WiFi, 1 à 16 capteurs piézorésistifs FSR FlexiForce sur PC Windows

WELF

Système de mesure FlexiForce™ sans fil WELF™ (Wireless Economical Load & Force Measurement System) est une solution de mesure de force sans fil facile à utiliser et économique. Il est compatible avec toutes les références de la gamme standard FlexiForce (A201, A301, ESS301, A401, A502 et HT201). La solution de base comprend une électronique de transmission sans fil (WiFi), un logiciel et un capteur FlexiForce A201 de chaque gamme. L'électronique optimise la sensibilité et les performances de mesure sur une large plage de force en fonction du capteur connecté. Le logiciel assure un étalonnage avec une précision jusqu'à ± 3 %. Jusqu’à 15 transmetteurs WiFi peuvent être ajoutés au système de base et une version Haute Vitesse permet d’échantillonner jusqu’à 6 kHz (200Hz en standard).

Voir le produit →

Banc de compression 1000N - Etalonnage FlexiForce | Mescan

Banc dynamométrique 1 kN

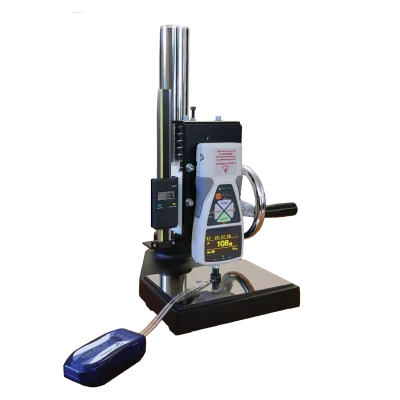

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.

Voir le produit →

Banc de compression 1000N - Etalonnage FlexiForce | Mescan

Banc dynamométrique 1 kN

Ce banc d’essai manuel vertical à volant comprend un ensemble mécanique offrant une excellente stabilité. Son avance par engrenage offre une grande finesse d'ajustement de la charge. En plus de la mesure de force de traction ou de compression, le banc est équipé d'une mesure numérique de déplacement. L'ensemble offre une ergonomie idéale avec un encombrement réduit, une mécanique fiable et un dynamomètre simple et performant. A la fois précis, répétable et facile d'utilisation, le dynamomètre inclus est livré avec un jeu de 8 embouts, un logiciel pour PC et un câble USB pour l'enregistrement rapide des données de force. L'ensemble constitue un système idéal pour l'étalonnage des capteurs de force FlexiForce jusqu'à 1 kN qui peut être fourni avec son certificat d'étalonnage Cofrac.
Affichage 1-3 de 3 article(s)
Documentation

Tutoriels Vector

Installation sur UTM, positionnement, configuration, ...
Voir les vidéos

Solution économique de mesure de force multi-capteurs sur PC !

Avec les solutions FlexiForce sur PC, vous pouvez utiliser les capteurs tactiles ultraminces à technologie piezorésistive Tekscan de manière rapide et économique. Connectez simplement vos capteurs FlexiForce à votre ordinateur Windows en WiFi ou sur un port USB et bénéficiez d’un véritable système de mesure multipoints aux fonctionnalités complètes : réglage individuel de la sensibilité des capteurs, étalonnage en plusieurs points, tare, lecture temps réel, affichage en modes valeurs, histogramme et courbes temporelles, enregistrement des données et export des mesure en fichier au format texte.

Solutions de mesure de forces multiples économiques et pratiques

  • Vérifier l'équilibre des contacts à l'interface d'un appui : équipements sportifs et médicaux, packaging, assemblages par vissage, collage
  • Mesurer des forces tactiles : ergonomie d'objets, étude de préhension d'outils
  • Quantifier un effort dans un espace restreint : dispositifs médicaux, objets connectés
  • Optimiser la répartition des efforts dans un dispositif de mise en compression : robotique, automatisme
  • Evaluer une force de serrage
  • Comparer l'évolution des forces en différents points : assemblages, objectivation de confort, performances sportives

Transmetteur WiFi Tekscan WELF™

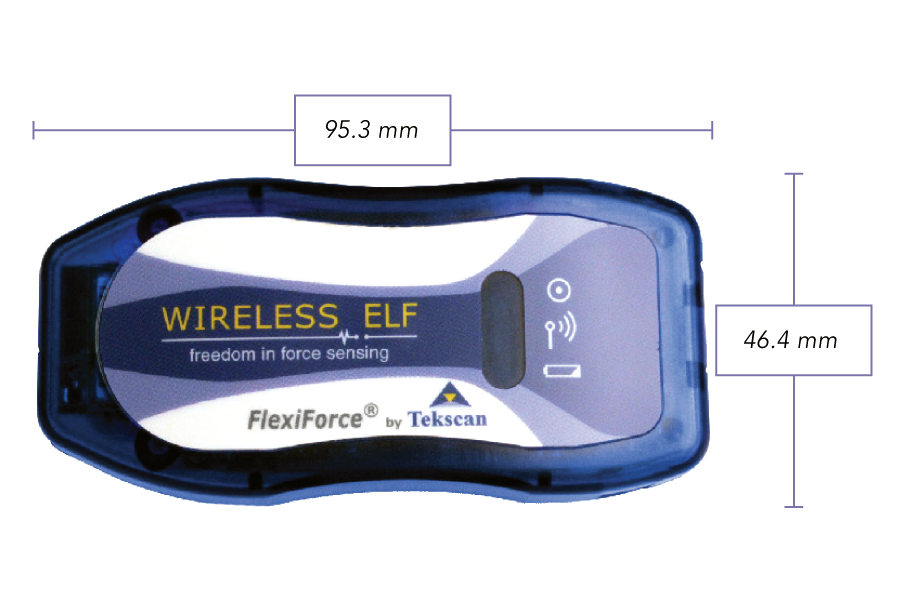

Le connecteur WELF (ou "poignée ELF sans fil") assure une performance optimale des capteurs FlexiForce™. Il contient une l'électronique à gain réglable et se connecte via WiFi.

Connecteur USB Tekscan ELF™

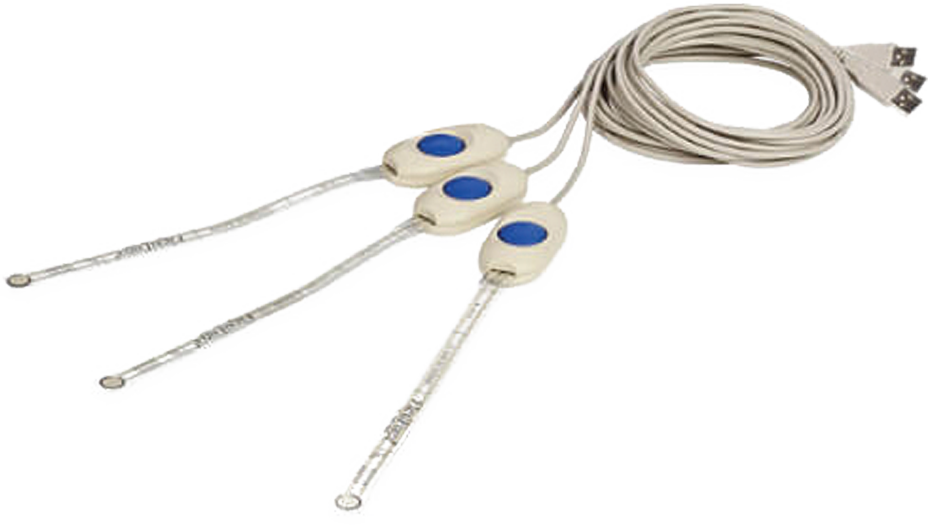

Le connecteur ELF (ou "poignée ELF") assure une performance optimale des capteurs FlexiForce™. Il contient une l'électronique à gain réglable et se connecte sur USB.

Logiciel de mesure pour PC Windows 10 / 11

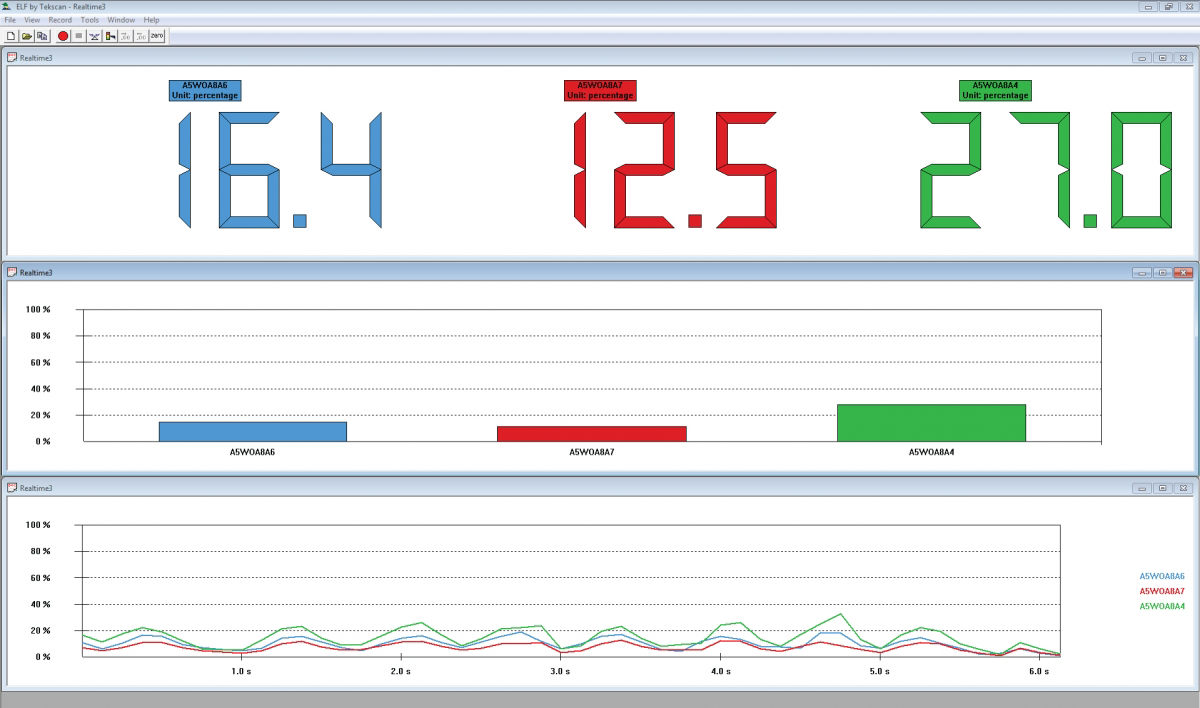

Conditionnement individuel de 1 à 16 voies (USB ou WiFi), étalonnage individuel multipoints, tare, affichage des mesures en direct, paramétrage du déclenchement au clic ou sur dépassement de seuil de force et de la fréquence d’acquisition jusqu’à 200 Hz (6 kHz en option), export CSV, ...

FAQ FlexiForce ELF / WELF

  • Mesure de forces multipoints
  • Compatible avec tous les capteurs FlexiForce™
  • Logiciel PC complet : étalonnage, mesure, lecture, courbes, enregistrement, export
  • Stock France, livraison rapide
  • Commande en ligne

Les systèmes ELF et WELF comprennent au minimum le logiciel, une électronique de connexion sur USB ou WiFi et 2 capteurs de sensibilités différentes. Les 2 versions du logiciel sont similaires mais spécifique à chaque type d'électronique.

Sélectionnez la version du logiciel dont vous avez besoin : standard (200 Hz / capteur) ou Haute Vitesse (jusqu'à 6 kHz/ capteur). Vous pouvez choisir de commander votre système directement avec plusieurs électroniques ou de le faire évoluer plus tard en ajoutant jusqu'à 15 transmetteurs WiFi ou USB (jusqu'à 16 capteurs au total).

Les informations techniques spécifiques au système ELF et au système WELF sont présentées dans les fiches produits respectives de chaque produit.

Les capteurs prévus pour fonctionner avec le système ELF (USB) sont les 3 variantes du modèleFlexiForce B201. Les 3 variantes du FlexiForce modèle A201 sont celles pour le transmetteur WiFi (WELF). Tous les capteurs de force à technologie FSR de la gamme standard FlexiForce sont compatibles. Toutefois le raccordement n'est pas nécessairement direct. Pour utiliser les capteurs à sortie broches comme les modèles A401 ou A502 avec une électronique de conditionnement USB, un adaptateurest nécessaire. Pour les connecter à un transmetteur sans fil, la rallonge flexible peut aussi être un accessoire pratique.

Note : Quand vous sélectionnez votre capteur, souvenez vous que les deux types d'électroniques intègrent un amplificateur à gain réglable qui vous permet d'ajuster le niveau de sensibilité de votre capteur. Pour chaque modèle FlexiForce, vous pouvez prévoir une pleine échelle de mesure allant de la force maximale recommandée divisée par 3 à la force maximale recommandée multipliée par 3.

Les logiciels ELF et WELF disposent d'une fonction d'étalonnage qui permet à l'utilisateur d'ajuster le niveau de sensibilité individuel de chaque capteur en agissant sur le gain d'amplification du connecteur USB ou transmetteur WiFi. Il est ensuite possible d'enregistrer jusqu'à 10 points d'étalonnage en appliquant successivement ces forces de référence à la surface du capteur à étalonner. Vous aurez donc besoin de poids étalon ou mieux d'un dynamomètre.

Pour des conditions d'étalonnage optimales, nous vous proposons d'utiliser notre banc dynamométrique manuel qui offre une grande stabilité d'application de la force, ce qui peut être difficile à obtenir quand il s'agit par exemple d'appliquer 50 kg sur le disque de diamètre 10 mm du capteur B201.
