Video Gauge™

Name: Video Gauge™
Brand: Imetrum
SKU: VIDEO GAUGE

Référence VIDEO GAUGE Marque Imetrum

Favoris

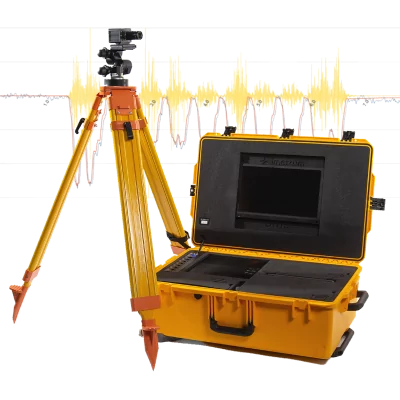

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé.

Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Documentation

Imetrum DIC

Recevoir une info ou un devis

Demande d'information / devis

Video Gauge™

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Remises et livraison

Référence VIDEO GAUGE Marque Imetrum

Favoris

Description

Fonctionnalités avancées

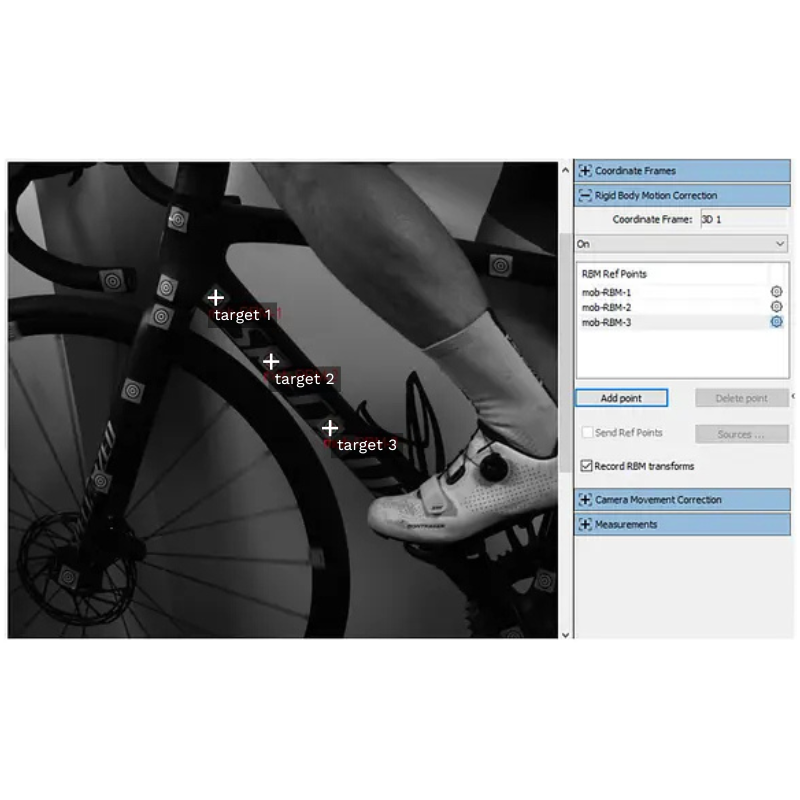

Video Gauge™ offre une grande variété d'outils et de fonctionnalités. Si plusieurs d'entre elles ont été développées spécifiquement pour les essais en soufflerie, elles sont aussi adaptées à un large éventail d'applications. Elles comprennent notamment la compensation des mouvements de solides, qui neutralise les mouvements de l'objet testé afin d'extraire les déplacements relatifs réels des cibles. Il est également possible de combiner plusieurs systèmes de coordonnées pour réaliser des mesures sur des objets d'essai de grandes dimensions ou depuis différents points de vue.

Post-traitement

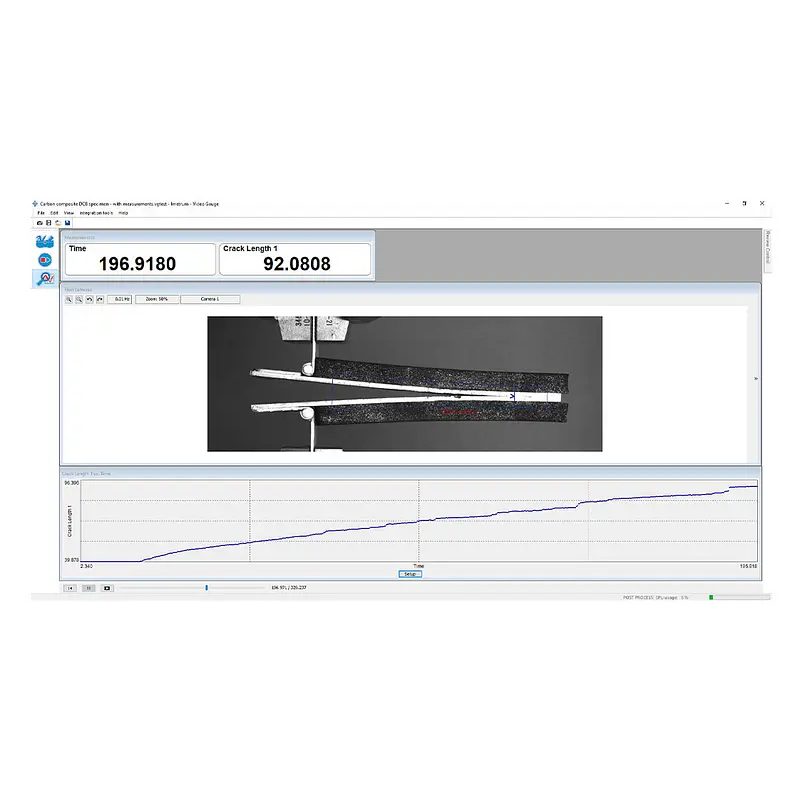

Video Gauge™ ne se contente pas de recueillir les données de mesure en direct, mais permet également de réanalyser les archives d'essais enregistrés antérieurement. Cet avantage majeur permet d'obtenir des résultats complémentaires et plus détaillés simplement à partir des fichiers vidéos sauvegardés. Avec la plupart des autres solutions d'acquisition de mesure, cela nécessite de recommencer les essais. En mode post-traitement, Video Gauge permet de réanalyser les données vidéo sur n'importe quel ordinateur et d'ajouter autant d'outils de mesure que souhaités.

Corrélation d'images numériques

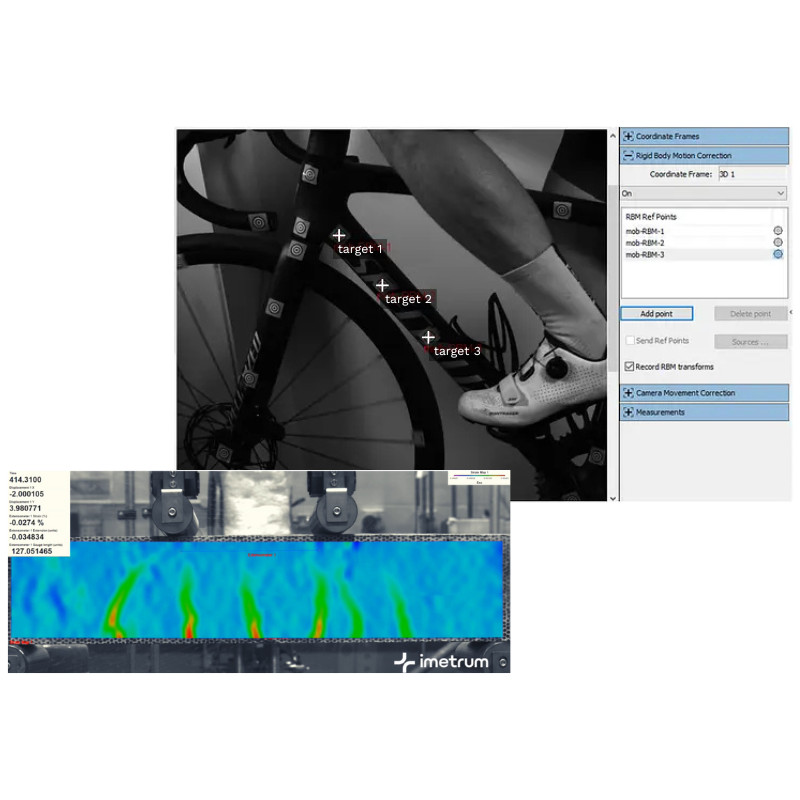

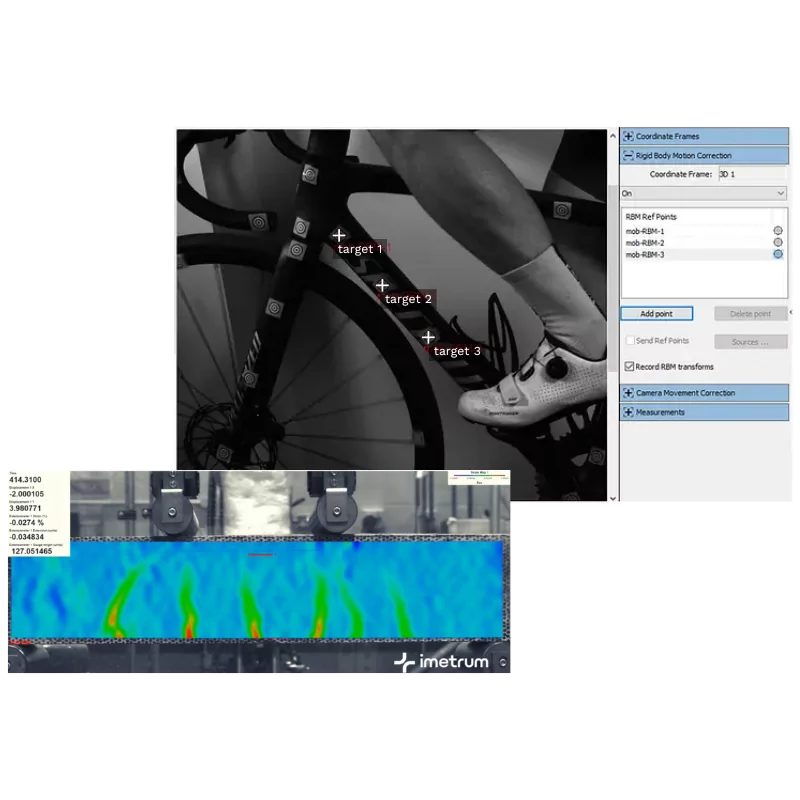

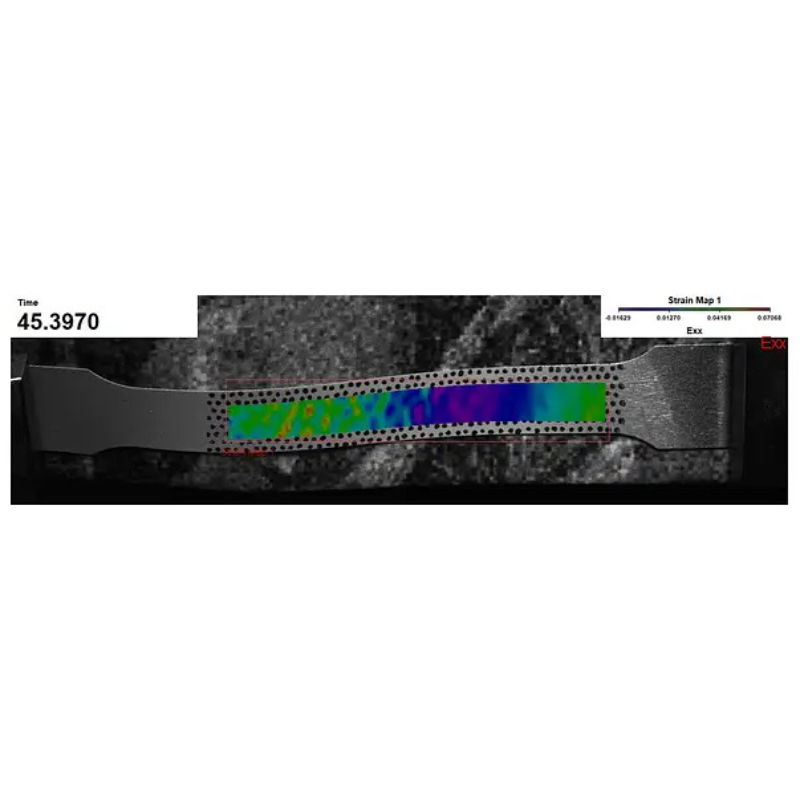

Le composant logiciel Video Gauge™ intègre également un outil de corrélation d'images numériques destiné à générer des cartographies en couleur des mesures de surfaces sur les objets examinés. Ces cartes dynamiques, représentant les déformations ou les déplacements, permettent une vision globale des propriétés de surface de l'objet testé. Il est ainsi par exemple possible d'identifier et de quantifier des concentrations de contraintes de manière ciblée.

Système unifié de coordonnées

Jusqu'à trois têtes vidéos Mobius peuvent être connectées à un seul contrôleur de système Imetrum et le système de coordonnées principal peut être partagé avec les têtes secondaires pour servir de référentiel unique commun à toutes les mesures. Le post-traitement des essais dans un système de coordonnées unifié est également possible en enregistrant les données des points de référence primaires et secondaires pendant l'essai. Et la présence d'un point de référence visible dans des champs de vision superposés n'est pas nécessaire !

Matrice des fonctionnalités Video Gauge™ 6

UVX3D

Extensométrie vidéo dynamique

Axiom

Extensométrie vidéo & déplacements 3D

Mobius

Mesures de déplacements 3D multiples

Flexi

Mesures 2D multiples dynamiques

* en illimité : position, déplacement, distance, déformation, rotation
** en illimité : extensomètre, jauge de cisaillement, jauge biaxiale, jauge double moyenne, Coefficient de Poisson

Informations techniques

Inclus avec Video Gauge™

Voir le produit →

Contrôleurs de systèmes DIC Imetrum pour Video Gauge, compatible modules vidéos UVX3D, Axiom et Mobius

Contrôleur Imetrum

Les contrôleurs de systèmes Standard et Ultra+ optimisent les performances des solutions de mesure Imetrum avec une adéquation parfaite de leurs caractéristiques et réglages avec les algorithmes avancés du logiciel Video Gauge. Le contrôleur Standard, polyvalent et compact, est idéal pour l'extensométrie 2D ou 3D, les mesures de cinématique, conformité sous charge ou déformation de structures avec un module UVX3D, Axiom ou Mobius. Le contrôleur Ultra+ va encore plus loin en gérant plusieurs modules Mobius ou Axiom parfaitement synchronisés sur un même référentiel de coordonnées. Sa puissance permet d'exploiter pleinement les outils évolués de Video Gauge comme la correction du mouvement de corps rigide (RBM) en temps réel avec plusieurs modules vidéos sans recouvrement de champ de vision.

Voir le produit →

Contrôleur Imetrum

Caractéristiques

Type de produit	Logiciel
Grandeur mesurée	Déplacement / Rotation / Déformation
Technologie	Corrélation d'images numérique
Compatibilité	Contrôleurs Imetrum Standard et Ultra+
