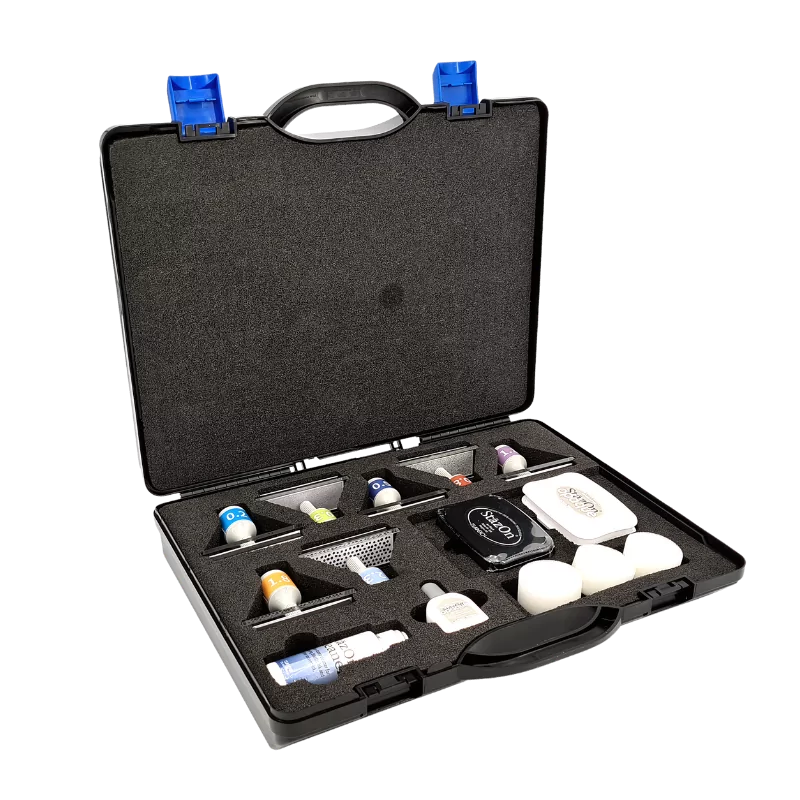

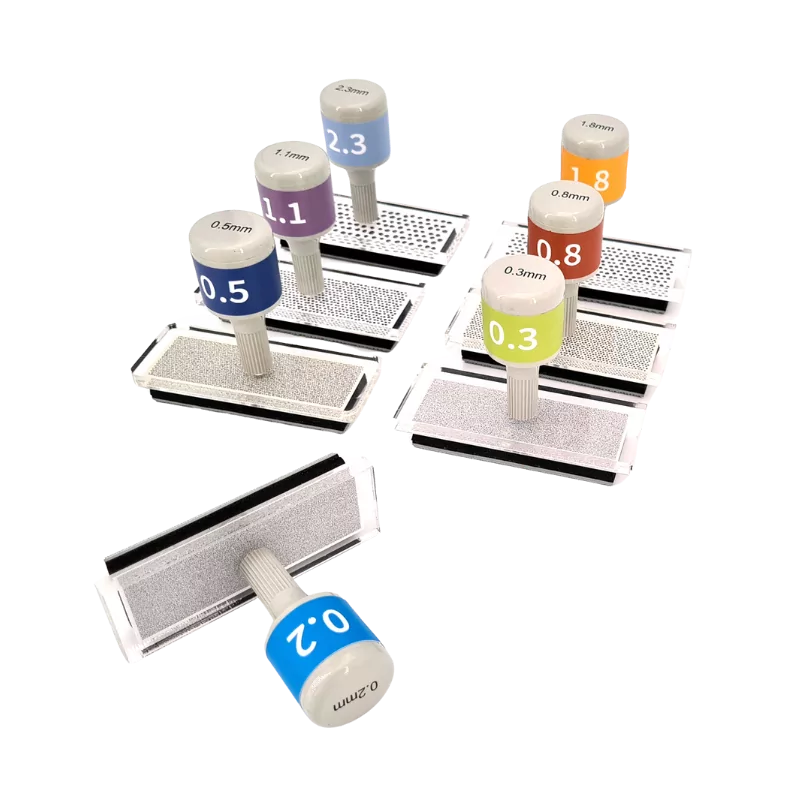

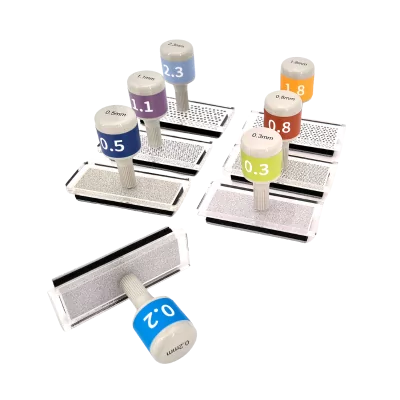

Kit de tampons de marquage d'éprouvettes

Extensomètre vidéo avancé 110 mm UVX3D 110 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 110 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 2,1 mm ou plus, pour des jauges de 10 à 80 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 110 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Extensomètre vidéo avancé 220 mm UVX3D 220 produit des mesures multiples dans différentes orientations. Il fonctionne à des fréquences de 120 à 1 000 Hz et assure des résultats de qualité supérieure dans les configurations de mesures rapides, inhabituelles ou sophistiquées. Son champ de vision vertical de 220 mm et sa résolution élevée, le destinent aux essais sur éprouvettes de largeur 5 mm ou plus, pour des jauges de 20 à 200 mm en classes 0.5 (ISO 9513) et B-1 (ASTM E83). Positionné à 340±20 mm de l'éprouvette (support articulé pour UTM) et doté d'une configuration optique avancée, UVX3D 220 est insensible aux reflets, variations de luminosité ambiante et changements d'aspect de l'échantillon pour garantir des performances constantes et des résultats plus précis sur tous les matériaux.

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Mesures 3D sans contact entre 300 et 600 mm La tête optique Axiom 300 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 300 mm et 600 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.

Mesures 3D sans contact entre 0,5 et 1 m La tête optique Axiom 500 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 500 mm et 1000 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.

Les motifs "Bullseye" sont constitués de 5 cercles concentriques. Ils constituent des repères idéaux pour les systèmes de mesure de position, déplacement, rotation et déformation par corrélation d'images vidéos (DIC) Imetrum. Leur géométrie circulaire en dégradés de gris au niveau des transitions entre anneaux clairs et foncés sont parfaitement adaptés à la localisation précise et rapide de positions, optimisant ainsi les performances de tracking temps réel des systèmes DIC. Pour une ergonomie optimale et des résultats aussi rapides et précis que possible, les motifs sont livrés en planches d'autocollants de luminosité variable et en plusieurs dimensions calibrées pour correspondre aux champs de vision et volumes de travail des modules optiques Axiom et Mobius.
