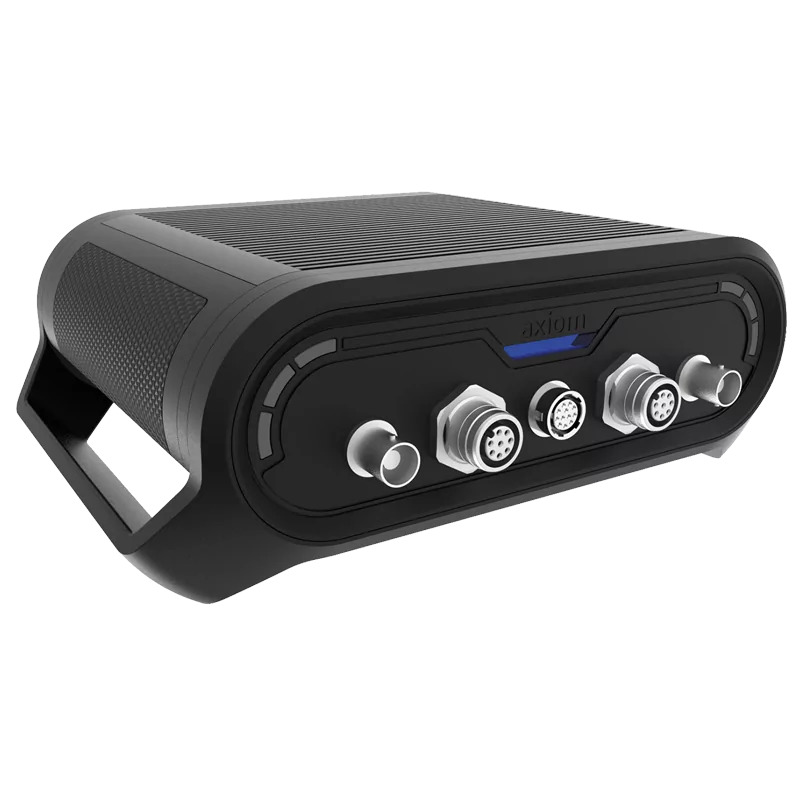

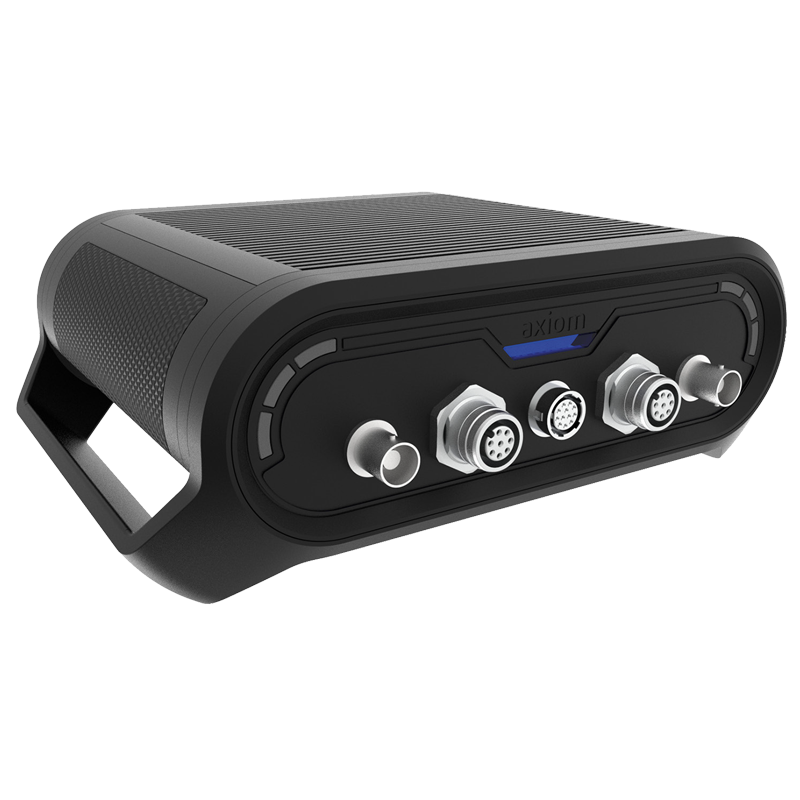

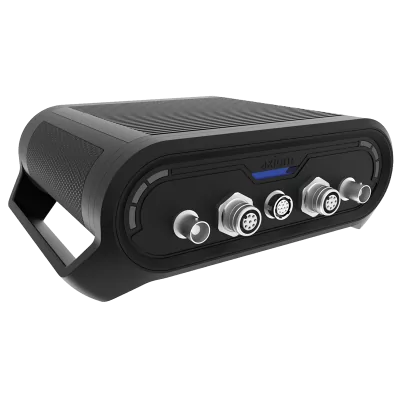

Axiom 500

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Marquage facile et répétable d'éprouvettes pour extensomètres vidéos Les tampons d'Imetrum pour extensomètres DIC sont un moyen fiable et rapide pour marquer les éprouvettes de matériaux. Il contient sept tampons encreurs avec des taches de mouchetis comprises entre 0,2 et 2,3 mm. Ces dimensions sont parfaites pour des mesures haute résolution sur des éprouvettes de 12,5 mm à 1 m. Des blocs d'encre noire et blanche sont également inclus, ainsi qu'un guide pratique pour une utilisation optimale. Ces tampons sont utilisables sur presque tous les matériaux, y compris les métaux, plastiques et composites, sur des éprouvettes plates, comme rondes. Le kit de marquage d'éprouvettes pour extensomètres vidéo conçu par Imetrum convient pour tous les essais à chaud comme à température ambiante.

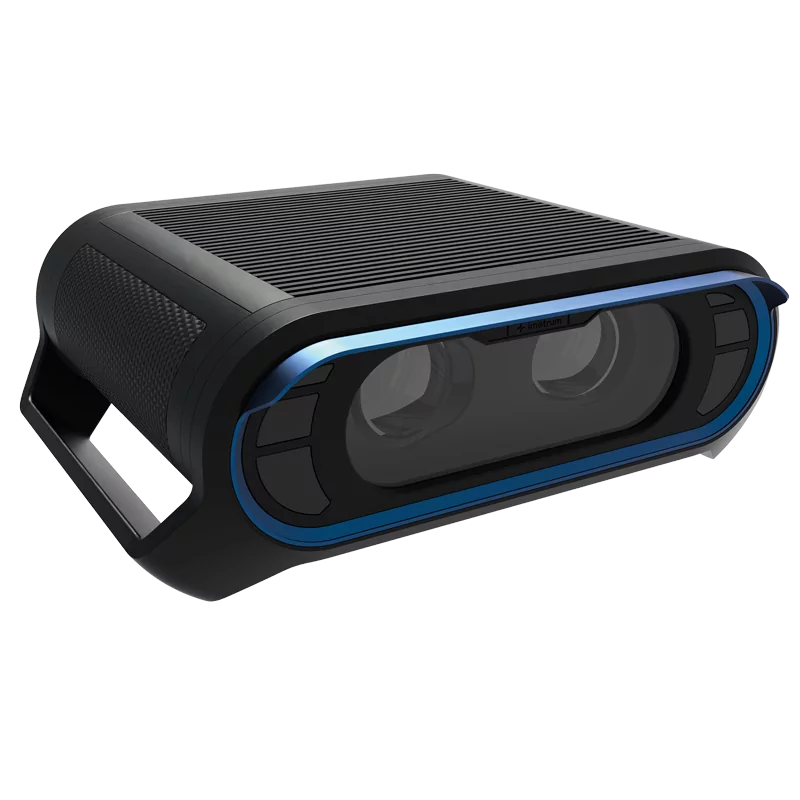

Mesures 3D sans contact entre 300 et 600 mm La tête optique Axiom 300 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 300 mm et 600 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.
