Axiom 300

Des motifs faciles et rapides à appliquer pour l'extensométrie vidéo DIC Les tampons d'Imetrum pour extensomètres DIC sont un moyen fiable et rapide pour marquer les éprouvettes de matériaux. Il contient 7 tampons encreurs de 75 x 25 mm avec des tâches de mouchetis de 0.2, 0.3, 0.5, 0.8, 1.1, 1.8 et 2.3 mm, 1 bloc d'encre noire, 1 bloc d'encre blanche ainsi qu'une solution de nettoyage. Ces dimensions sont parfaites pour des mesures en haute résolution sur des éprouvettes de 12,5 mm à 1 m. Un guide pratique pour une utilisation optimale est également fourni. Ces tampons sont utilisables sur presque tous les matériaux, y compris les métaux, plastiques et composites, sur des éprouvettes plates, comme rondes.

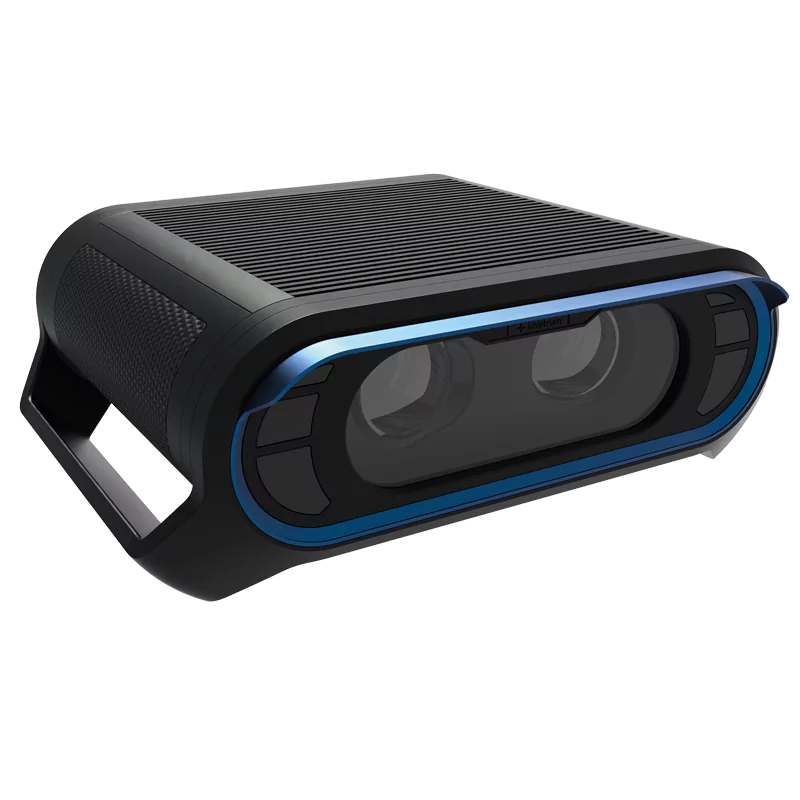

Mesures 3D sans contact entre 0,5 et 1 m La tête optique Axiom 500 associée au contrôleur de système Imetrum et au logiciel Video Gauge, permet de quantifier en temps réel et en post-traitement, les déformations 3D d'objets positionnés dans le volume situé entre 500 mm et 1000 mm devant elle. Ses mesures variées et synchronisées caractérisent avec précision des éprouvettes de matériaux, pièces et assemblages à distance, sans interaction physique. Le système Axiom, avec son ergonomie facile et ses nombreuses fonctionnalités, rend accessible les caractérisations mécaniques par stéréo corrélation d'images numériques (DIC). Il intègre par exemple une procédure de vérification automatisée de l'étalonnage d'usine en classe 0.5 pour garantir en quelques instants la précision de chaque mesure.

Les motifs "Bullseye" sont constitués de 5 cercles concentriques. Ils constituent des repères idéaux pour les systèmes de mesure de position, déplacement, rotation et déformation par corrélation d'images vidéos (DIC) Imetrum. Leur géométrie circulaire en dégradés de gris au niveau des transitions entre anneaux clairs et foncés sont parfaitement adaptés à la localisation précise et rapide de positions, optimisant ainsi les performances de tracking temps réel des systèmes DIC. Pour une ergonomie optimale et des résultats aussi rapides et précis que possible, les motifs sont livrés en planches d'autocollants de luminosité variable et en plusieurs dimensions calibrées pour correspondre aux champs de vision et volumes de travail des modules optiques Axiom et Mobius.
