Imetrum

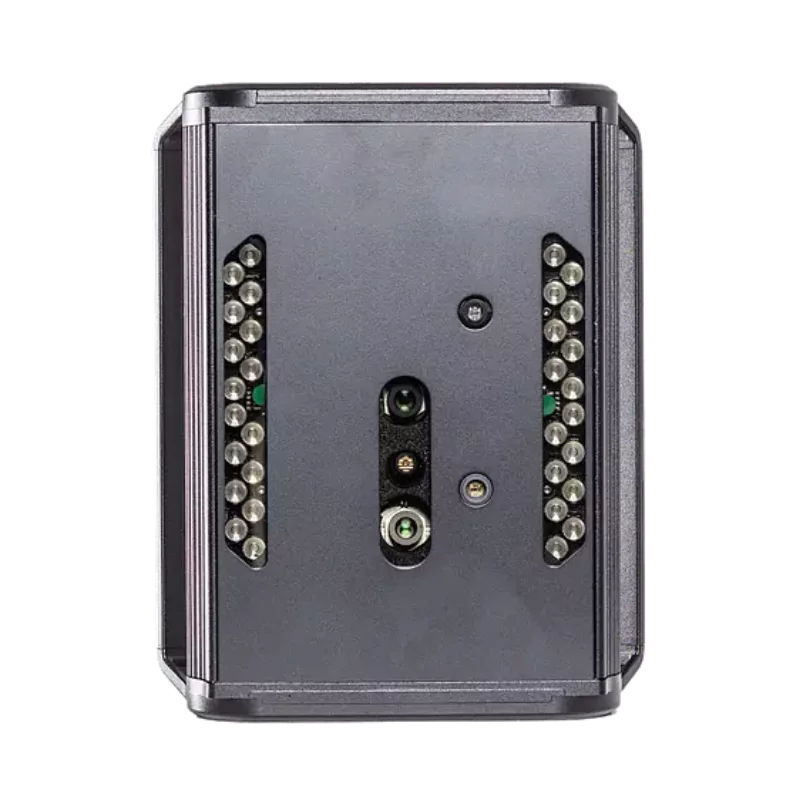

Vector B80

Extensomètre sans contact biaxial 80 mm

Vector B80 mesure 2 axes simultanément et remplace plusieurs instruments par un seul conçu spécifiquement. Il satisfait aux exigences ISO 9513 classe 0.5 et ASTM E83 classe B-1 pour les longueurs de jauge supérieures à 7,5 mm sur des éprouvettes de largeur supérieure à 1,5 mm. Sa résolution améliorée permet aussi des mesures axiales sur des éprouvettes plus petites que le U70.

Ce modèle permet d'obtenir des données bi-axiales complètes sur le comportement des matériaux dans diverses conditions : module d'élasticité, exposant d'écrouissage et coefficient de Poisson.

Positionné à 300±15 mm (alignement laser et support articulé pour UTM), Vector B80 détecte l'éprouvette marquée et génère instantanément ses sorties en déformation (%) ou en distance (mm).

Marque Imetrum Référence Vector B80
Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez ou transformez le ensuite en commande depuis votre compte.

Obtenir un devis
en savoir plus
Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez le ou transformez le ensuite en commande depuis votre compte.

Marque Imetrum Référence Vector B80

Caractéristiques

Grandeur mesuréeDéformation (%) ou déplacement (mm) 1 axe, en traction, compression, flexion
Type de produitCapteur / Transmetteur
GammeJauge 7,5 à 70 mm (axial) et 6à 25 mm (transverse)
Etendue de mesureChamp de vision max 80 x 30 x 30 mm (H x P x L)
PrécisionClasse 0,5
Échantillonnage150 Hz (max 750 mm/sec)
Alimentation230 Vac
Sortie2x -/+ 10 Vcc - BNC
Température-30 à +300°C (éprouvette)
Informations complémentairesCompatible marquage par cercles, disques et mouchetis (kit inclus) - éprouvettes L 1,5 mm ou D 2 mm minimum (axial) et 10 mm ou D 12,5 mm (transverse)
Conditionnement252 x 73 x 201 mm (H x P x L) - 3,1 kg

documentation

Imetrum Vector

Guide de démarrage rapide Vector

Marquage des éprouvettes Vector

Vector B80 datasheet
