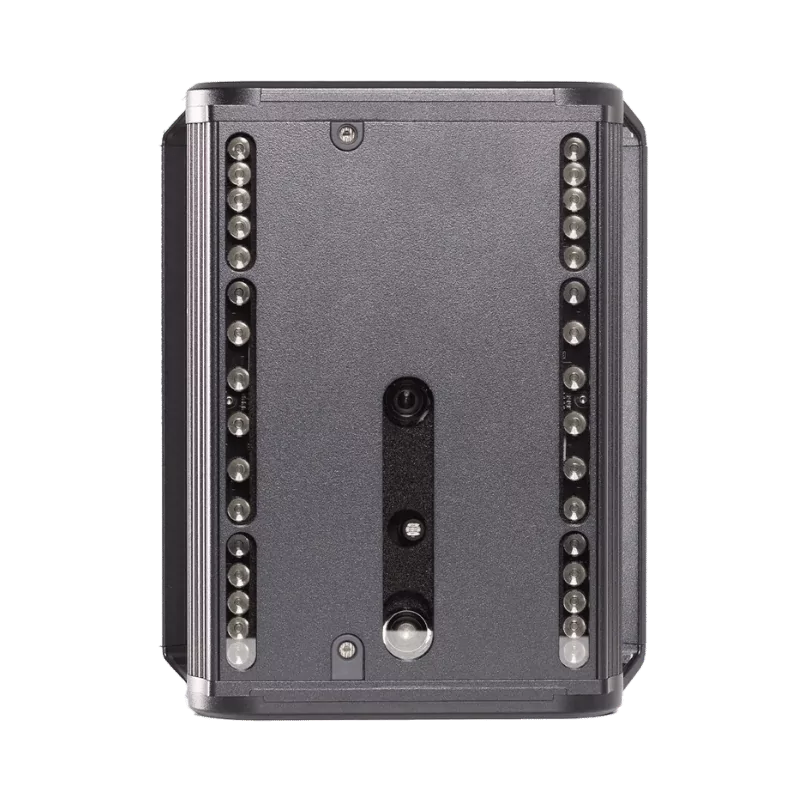

Vector U200 - Extensomètre sans contact automatique 1 axe 200 mm
L'extensomètre sans contact axial Vector U200 est spécialement conçu pour remplacer plusieurs capteurs conventionnels avec et sans contact pour les essais en traction, compression ou flexion sur tous matériaux.
Avec un champ de vision de 200 mm, il mesure les déformations à partir de longueurs de jauges comprises entre 25 et 180 mm. Il se positionne à une distance de 250 à 350 mm l'échantillon à l'aide d'un bras de montage articulé universel pour machines d'essais.
Comme les autres modèles de la série, le Vector U200 se content d'un simple marquage au feutre ou d'un mouchetis, dispose d'un guide laser pour l'alignement avec l'axe du spécimen, détecte automatiquement la présence de l'éprouvette et génère instantanément un signal proportionnelle à la déformation (%) ou à la distance (mm).
Caractéristiques
| Grandeur mesurée | Déformation (%) ou déplacement (mm) 1 axe, en traction, compression, flexion |
|---|---|
| Type de produit | Capteur / Transmetteur |
| Gamme | Jauge 25 à 180 mm |
| Etendue de mesure | Champ de vision max 200 x 100 x 40 mm (H x P x L) |
| Précision | Classe 0,5 |
| Échantillonnage | 150 Hz (max 750 mm/sec) |
| Alimentation | 230 Vac |
| Sortie | -/+ 10 Vcc - BNC |
| Température | -30 à +300°C (éprouvette) |
| Informations complémentaires | Compatible marquage par cercles, disques et mouchetis - éprouvettes L 2 mm ou D 2,5 mm minimum (32 mm optimal, 40 mm max) |
| Conditionnement | 252 x 73 x 201 mm (H x P x L) - 3,1 kg |
