Validité de la méthode pour les essais de traction selon la norme ISO 527

Assurer l'excellence dans les essais de traction

Dans le domaine de la qualité, les essais d’aptitude – aussi appelés comparaisons interlaboratoires – constituent la référence pour mesurer la performance réelle de vos protocoles d’analyse. Plusieurs laboratoires réalisent simultanément les mêmes tests sur un échantillon identique, puis confrontent leurs résultats à des valeurs de référence certifiées. Cette méthode assure une évaluation totalement transparente et objective de la précision, de la répétabilité et de la robustesse de vos équipements et procédures.

Composite Test & Evaluation (CTE), laboratoire indépendant accrédité ISO, a récemment pris part à un programme organisé par l’Institut allemand de qualification des laboratoires (DRRR). L’épreuve portait sur un essai de traction standardisé selon la norme ISO 527, appliqué à un composite verre-fibre quasi-isotrope. Sur 15 laboratoires participants, CTE a démontré non seulement son expertise, mais aussi son excellence opérationnelle.

La solution Vector pour garantir l'intégrité des mesures

Pour limiter les erreurs mécaniques, le glissement ou la variabilité liée à l’opérateur, CTE a remplacé les extensomètres à pince et les jauges de déformation traditionnels par le Vector B80. Cet extensomètre sans contact fournit des mesures traçables, précises et répétables, sans altérer le comportement du spécimen. L’objectif : garantir l’intégrité des données et renforcer la confiance à long terme dans les résultats.

Vector B80 surpasse les méthodes traditionnelles

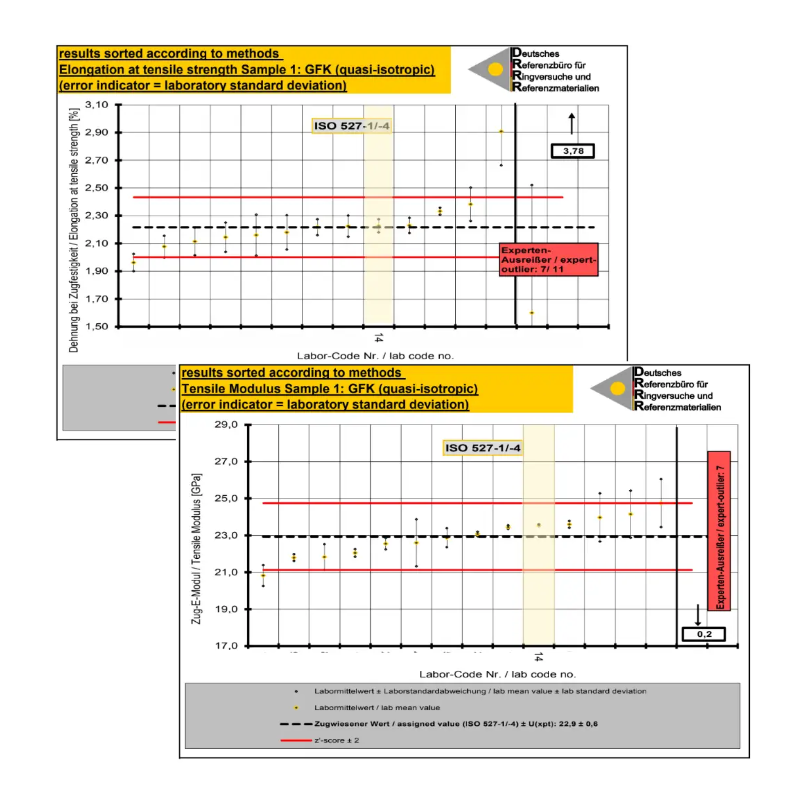

Selon le rapport final du DRRR, CTE (identifié comme « Laboratoire 14 ») a obtenu l’une des meilleures performances :

  • Répétabilité exceptionnelle : cinq mesures du module de traction autour de 23,5–23,6 GPa, avec un écart-type de seulement 0,114, parmi les plus faibles du groupe.
  • Exactitude remarquable : les moyennes pour le module de traction et l’allongement à la rupture correspondaient presque parfaitement aux valeurs certifiées. Seule une légère erreur de saisie a été relevée, sans lien avec la qualité des mesures Vector.

En adoptant Vector B80, CTE a ainsi confirmé que la technologie sans contact constitue un atout majeur pour réussir les tests d’aptitude en essai de traction.
