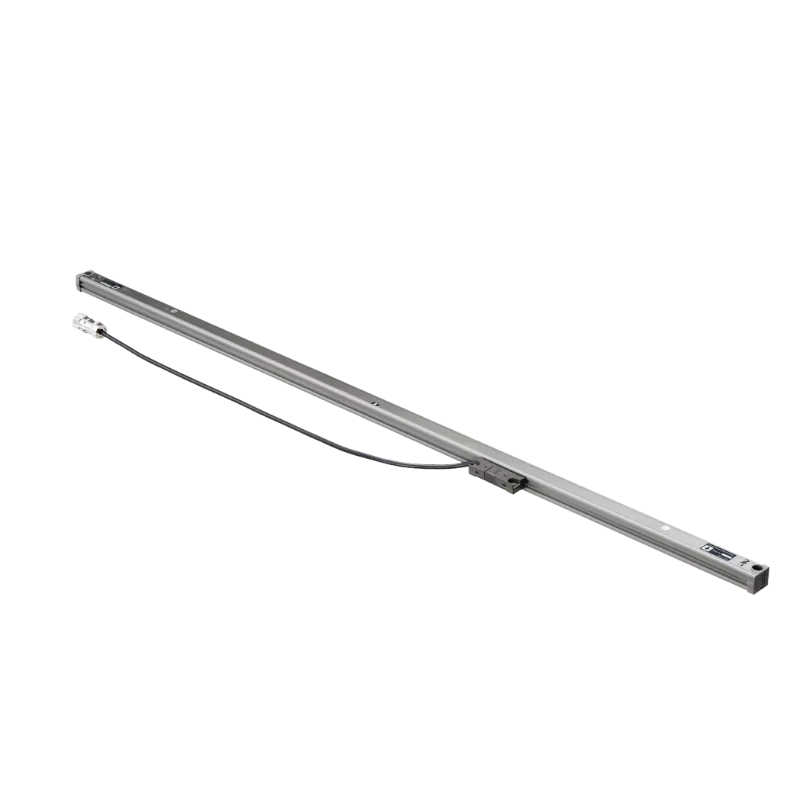

GB-ER (SR138R) - Règle polyvalente

La gamme Magnescale Digiruler regroupe plusieurs modèles de bandes magnétiques incrémentales pour des mesure de position et déplacement sans contact sur de grandes longueurs.  Installation facile sur tous les types de machines, du travail du bois à la découpe des métaux Tolérance à la présence d'huile, d'eau et aux chocs et vibrations Excellente résistance aux condition d'atelier SL110 / SL130 : Résolution jusqu'à 10 µm, Vitesse de mesure jusqu'à 300 m / min, Longueur jusqu'à 30 m (SL130) SL331 : Résolution jusqu'à 5 µm, Vitesse de mesure jusqu'à 250 m / min, Longueur jusqu'à 8 m SL700 : Sortie AB quadrature (tête de lecture PL101), Longueur jusqu'à 100 m

Les capteurs de déplacement Magnescale de la série DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement suivant le matériau à mesurer.  Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

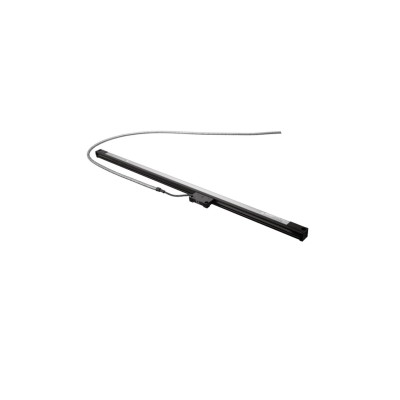

La série SJ700A utilise le principe de codeur magnétique et dispose des caractéristiques essentielles de la technologie Magnescale. La conception simple de ces modèles et leurs tarifs contenus en font des produits idéalement placés pour une très vaste gamme d'applications. Les règles de la série Magnescale SJ700A sont résistantes aux conditions d'atelier. Elles ont le même coefficient de dilatation que les machines numériques qu'elles équipent.

Les capteurs de déplacement numériques Magnescale de la série DT sont compacts et proposent un corps robuste rectangulaire facilitant leur intégration dans un environnement de production ou de test. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité et précision tout en maintenant des coûts faibles. Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

Le compteur Magnescale LG20 est un appareil d'utilisation générale qui affiche 1 à 3 axes TTL Line Driver, règles ou palpeurs. Les afficheurs des séries LH et LY sont conçus pour une utilisation directe sur machines-outils. Ils intègrent des fonctions développées en fonction du type de machine et de leurs besoins spécifiques. Associés aux règles  GB-ER, SJ700A ou SL130 et SL110 avec la tête de lecture PL20C, ils constituent une solution performante, robuste et économique pour le rétrofit de machines CNC ou la transformation de machines manuelles. Les séries LH70 sont des compteurs de positionnement développés pour les machines-outils à usage général. Le modèle LH71A-3 peut être utilisé pour les fraiseuses et pour les  tours en commutant les réglages initiaux. LH72 est spécifique aux tours.
