Capteurs FSR FlexiForce pour intégration
Intégrez la mesure d’effort au cœur de vos produits grâce aux capteurs FlexiForce™ ultra-fins (seulement 0,20 mm d’épaisseur). Ces composants flexibles et économiques mesurent la pression de contact entre toutes les surfaces. Idéaux pour le médical, la robotique ou l’intégration OEM, ils s’insèrent là où les capteurs traditionnels sont trop volumineux. Distributeur exclusif en France, Mescan vous accompagne dans le choix, la conception et la mise en œuvre de vos capteurs FlexiForce de l’unité à la grande série.
Lire la suite...
Consultez l'ensemble de notre gamme de solutions de mesure de force.

- Composants de mesure piezorésistifs
Intégrez les capteurs FSR Tekscan au cœur de vos produits

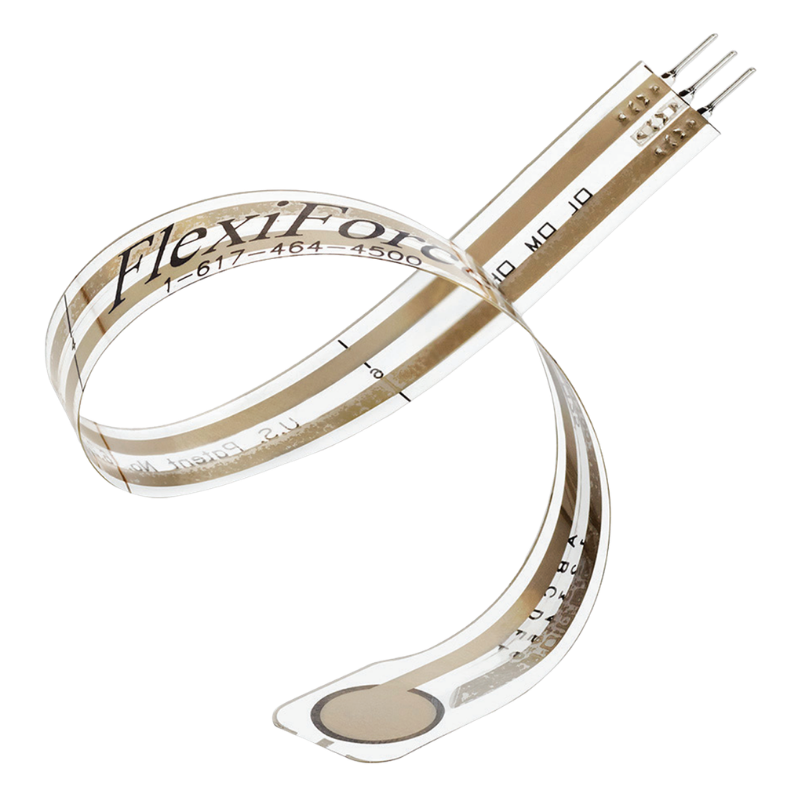

Très faible épaisseur (0,20 mm) et flexibilité maximale
Leur format ultra-mince (aussi fin qu’une feuille de papier) s’insère facilement dans les espaces les plus confinés, sans modifier la mécanique ni l’ergonomie de vos dispositifs d’origine.

Personnalisation totale pour vos applications OEM
Personnalisez la géométrie, l’étendue de mesure (de quelques centaines de grammes à plusieurs centaines de kg) et la connectique pour coller parfaitement à votre application.

Intégration électronique simplifiée

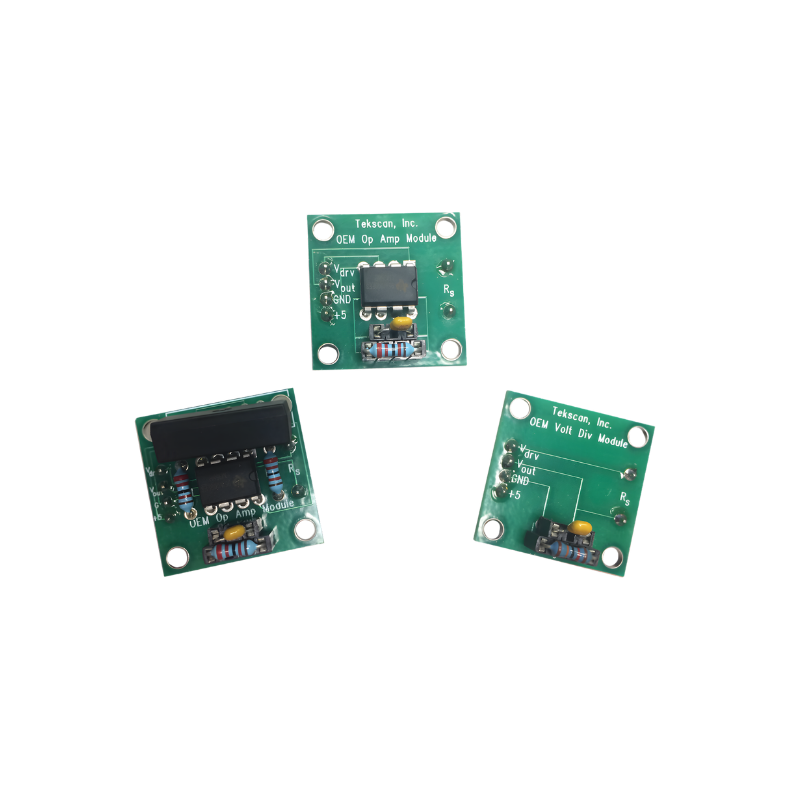

Les capteurs à résistances variables FlexiForce™ s'adaptent facilement dans vos circuits. Testez-les via nos kits d’évaluation dédiés (Prototyping Kit et Quickstart Board).
- Gamme standard
Capteurs FlexiForce™

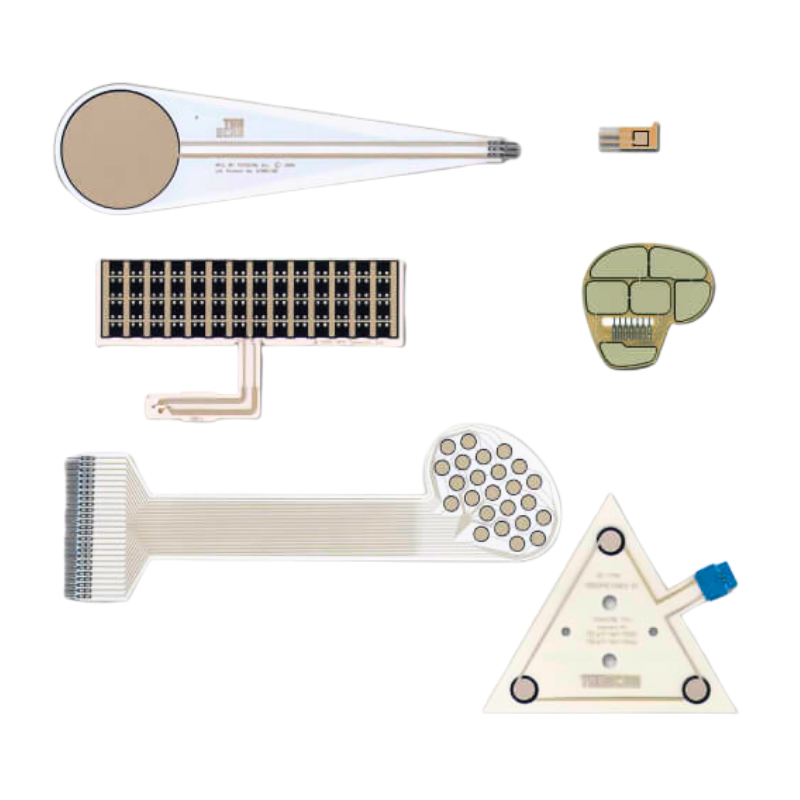

Besoin d'une géométrie ou d'une sensibilité spécifique ?
Faites développer votre capteur FlexiForce sur-mesure pour vos projets OEM
Si nos modèles standards ne s'adaptent pas tout à fait à votre produit, créez votre propre capteur. De la forme de la zone sensible à la plage de force, en passant par la longueur de la languette et le type de connecteur, notre équipe technique vous accompagne pour concevoir le composant idéal, optimisé pour vos volumes de production.
- Technologie
Des capteurs d'effort minces et performants
Les capteurs piézorésistifs FlexiForce™ de Tekscan sont spécifiquement conçus pour quantifier avec précision la force ou la pression appliquée sur leur surface sensible. Avec une épaisseur inférieure à 0,2 mm et une consommation d’énergie quasi nulle en veille, ces composants ultra-fins s’intègrent parfaitement au cœur de vos dispositifs de mesure connectés, tout en offrant des performances industrielles inégalées.

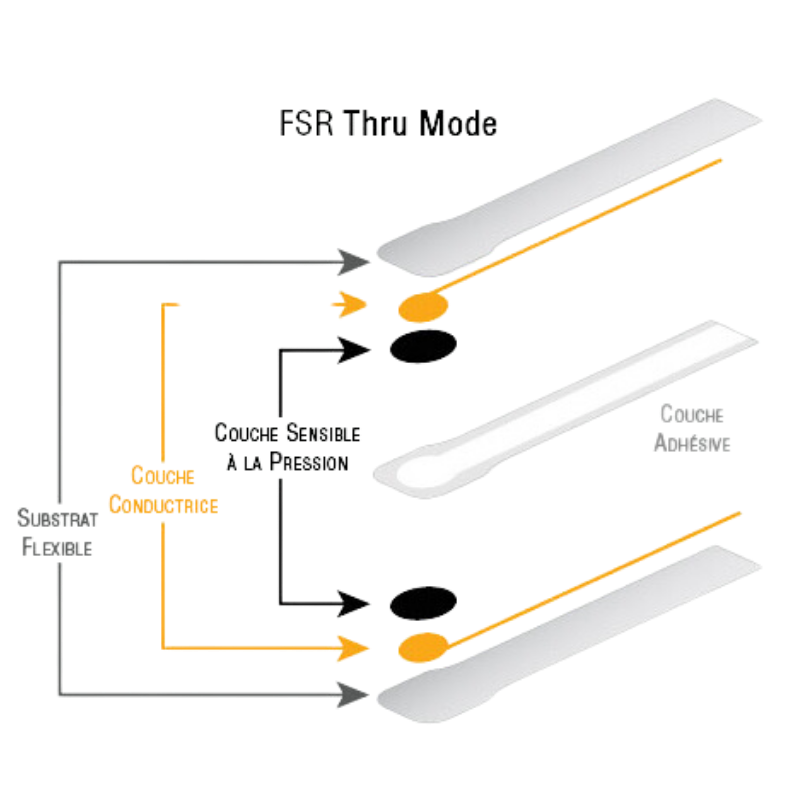

Technologie FSR optimisée

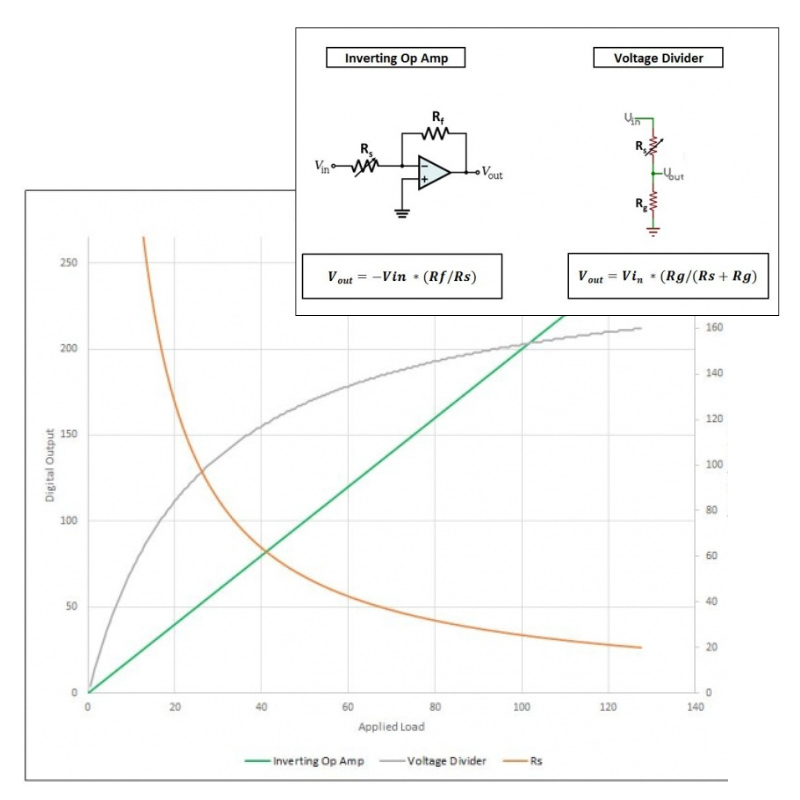

Technologie FSR (Force Sensing Resistor) optimisée : la conductance du polymère sensible varie de manière directement proportionnelle à l’effort de compression exercé. Un montage électronique simple (amplificateur inverseur) suffit pour exploiter pleinement cette technologie, simplifiant grandement son intégration logicielle et matérielle dans vos systèmes.

Des solutions standard ou sur mesure selon vos besoins
Solutions standard ou sur mesure : les capteurs FlexiForce™ sont disponibles en modèles standards ou configurables sur mesure. Ils se distinguent par leur polyvalence et leur excellente répétabilité. Largement éprouvés dans les secteurs exigeants de la santé, de la robotique, du sport ou de l’IoT, ils répondent aux cahiers des charges les plus stricts en matière de compacité et de fiabilité.

Tutoriels vidéos I-Scan 9
- Configurer les capteurs et l'électronique
- Organiser, regrouper et empiler les données de pression
- Organiser les onglets dans des fenêtres ancrées
- Paramétrer et démarrer l'acquisition des données
- Créer des graphiques et tableaux d'analyse par régions
- Basculer entre les affichages en 2D et 3D
- Panneau d'information et outils d'analyse des pressions
- Utiliser l'option d'enregistrement séquentiel automatique
- Ajouter des enregistrements
- Editer les cellules de mesure des données de pression
- Supprimer quelques images d'un l'enregistrement
- Utiliser l'entrée analogique et l'étalonnage
- FAQ FlexiForce
Questions fréquentes à propos des capteurs FlexiForce
Quelle est la plage de force mesurable par un capteur FlexiForce™ ?

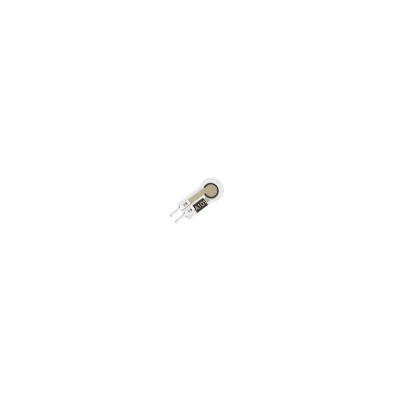

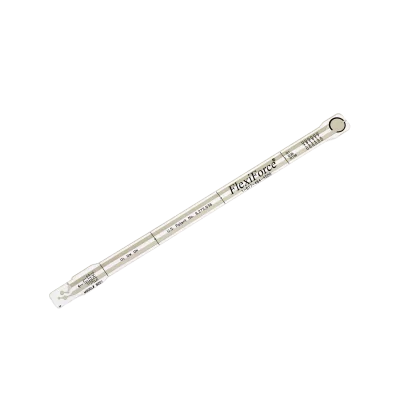

La plage de force nominale varie selon les modèles. Par exemple jusqu’à 44 N pour le A101, ou de 450 g à 450 kg pour le B201.
Cependant, la plage finale dépend de votre électronique : en ajustant la tension d’alimentation et le gain de l’amplificateur, un même capteur (comme le A502 ou le ESS102) peut mesurer de quelques Newtons à plus de 40 kN.
Comment se comportent ces capteurs face aux conditions environnementales difficiles (chaleur, humidité) ?
La gamme FlexiForce™ intègre des technologies spécifiques selon vos contraintes :
- Série ESS (Enhanced Stability Series) : les modèles ESS102 et ESS301 utilisent une encre piézorésistive avancée pour une stabilité renforcée dans des environnements humides et chauds (jusqu’à +80 °C et 90 % d’humidité relative). Idéaux pour l’automobile et le médical.
- Modèle Haute Température (HT201) : conçu pour supporter des températures extrêmes (jusqu’à +200 °C), parfait pour l’industrie lourde ou l’agroalimentaire.
Quelle est la durée de vie mécanique d’un capteur FlexiForce™ ?
La durée de vie dépend de l’intensité de la charge, des matériaux en contact et de l’orientation de l’effort (minimisez le cisaillement). Lors de tests officiels (capteur entre deux pièces de métal, charge d’impact répétée de 200 N), le composant conservait une réponse linéaire et proportionnelle après plus d’1 million de cycles.
Quelle pression maximale peut endurer le capteur avant de subir des dommages ?
Bien que très robustes et mécaniquement incompressibles, les films polymères des capteurs commencent à subir une déformation plastique irréversible à partir d’une pression d’environ 70 kPa. Pour les applications exigeant une précision optimale à haute charge, l’utilisation de concentrateurs de force est recommandée.
Quelles sont les solutions disponibles pour prototyper et tester la technologie FSR avant l'intégration ?
Plusieurs outils de développement sont disponibles pour valider votre preuve de concept (PoC) sans délai :
- Les cartes électroniques de prototypage (FlexiForce Prototyping Kit, Quickstart Board) pour vos propres circuits.
- Le système FlexiForce ELF™, une solution clé en main (avec capteurs spécifiques comme le B201) pour enregistrer, visualiser et analyser vos données de force directement sur PC Windows (environnement R&D).
Quels sont les secteurs d’application typiques des capteurs FlexiForce™
Les capteurs FlexiForce™ sont largement utilisés dans des secteurs exigeants comme la santé (dispositifs médicaux, prothèses), la robotique (pince de préhension, retour d’effort), le sport (équipements connectés), ou l’IoT (objets intelligents). Leur compacité et leur fiabilité les rendent idéaux pour les applications où l’espace est limité.
Comment choisir entre un capteur standard et un capteur personnalisé ?
Optez pour un modèle standard (A101, A201, A301, etc.) si vos besoins correspondent aux spécifications existantes (géométrie, plage de force, connectique). Pour des exigences spécifiques (forme, sensibilité, intégration), un capteur sur mesure est recommandé. Mescan vous accompagne pour évaluer la meilleure option.
Les capteurs FlexiForce™ sont-ils compatibles avec les environnements médicaux ?
Oui. Les capteurs FlexiForce™ (notamment les séries ESS) sont compatibles avec les environnements médicaux grâce à leur stabilité thermique et humidité, leur épaisseur ultra-mince et leur résistance aux produits de nettoyage. Ils sont largement utilisés dans les dispositifs médicaux, les prothèses et les équipements de rééducation.
- Un distributeur expert à vos côtés
Documentation et support technique
Leader mondial de la cartographie de pression dynamique, Tekscan développe une technologie de capteurs matriciels brevetée, reconnue pour sa capacité à quantifier les contraintes d’interface avec une précision et une résolution spatiale exceptionnelles.

Distribution France
Distributeur exclusif en France, Mescan vous offre un accès exclusif à la technologie Tekscan, avec la garantie d’un service de proximité et d’une expertise métier reconnue.
