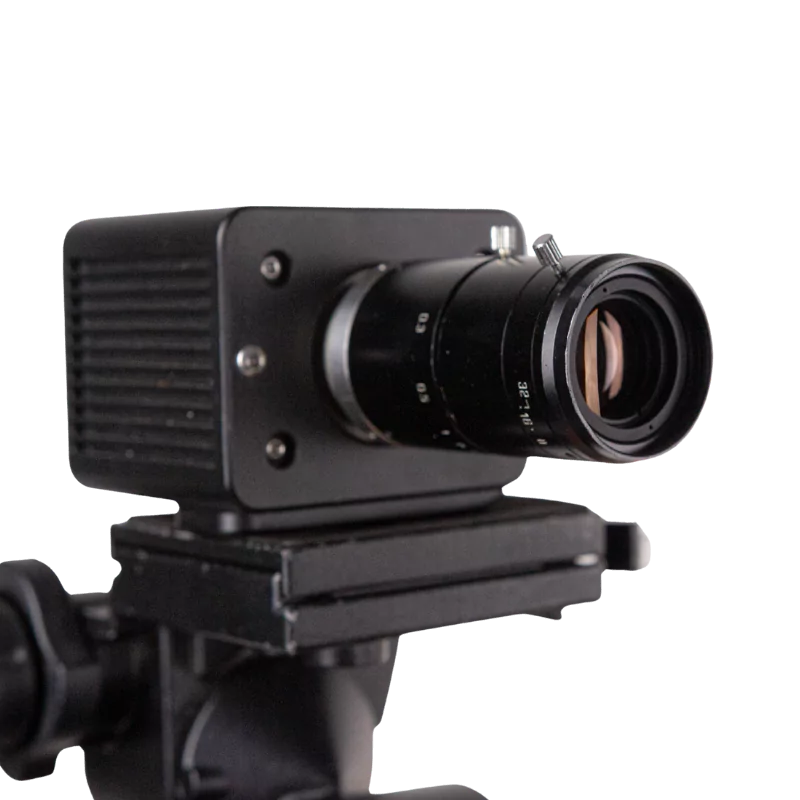

Caméras et objectifs UVX Flexi

Le logiciel Video Gauge™ est au cœur des solutions de mesure Imetrum Axiom, DMS, Flexi, et Mobius et en constitue la plateforme d'exploitation commune. Il est fourni en tant que composant de base de ces produits, installé sur le contrôleur matériel du système. La connexion d'une tête optique préétalonnée en 2D ou 3D suffit pour commencer à mesurer, Video Gauge™ mettant à disposition automatiquement les caractéristiques et fonctions appropriées en fonction du produit raccordé. Video Gauge™ est conçu pour offrir un contrôle simple de l'acquisition, du traitement et de l'analyse des données. Il produit des mesures variées sur tout type d'objet avec des résolutions inférieures à 1 µm, à des vitesses supérieures à 1 kHz. Il suffit de sélectionner la tête de mesure appropriée pour l'application.

Les contrôleurs de systèmes Standard et Ultra+ optimisent les performances des solutions de mesure Imetrum avec une adéquation parfaite de leurs caractéristiques et réglages avec les algorithmes avancés du logiciel Video Gauge. Le contrôleur Standard, polyvalent et compact, est idéal pour l'extensométrie 2D ou 3D, les mesures de cinématique, conformité sous charge ou déformation de structures avec un module UVX3D, Axiom ou Mobius. Le contrôleur Ultra+ va encore plus loin en gérant plusieurs modules Mobius ou Axiom parfaitement synchronisés sur un même référentiel de coordonnées. Sa puissance permet d'exploiter pleinement les outils évolués de Video Gauge comme la correction du mouvement de corps rigide (RBM) en temps réel avec plusieurs modules vidéos sans recouvrement de champ de vision.

Les motifs "Bullseye" sont constitués de 5 cercles concentriques. Ils constituent des repères idéaux pour les systèmes de mesure de position, déplacement, rotation et déformation par corrélation d'images vidéos (DIC) Imetrum. Leur géométrie circulaire en dégradés de gris au niveau des transitions entre anneaux clairs et foncés sont parfaitement adaptés à la localisation précise et rapide de positions, optimisant ainsi les performances de tracking temps réel des systèmes DIC. Pour une ergonomie optimale et des résultats aussi rapides et précis que possible, les motifs sont livrés en planches d'autocollants de luminosité variable et en plusieurs dimensions calibrées pour correspondre aux champs de vision et volumes de travail des modules optiques Axiom et Mobius.

Des motifs faciles et rapides à appliquer pour l'extensométrie vidéo DIC Les tampons d'Imetrum pour extensomètres DIC sont un moyen fiable et rapide pour marquer les éprouvettes de matériaux. Il contient 7 tampons encreurs de 75 x 25 mm avec des tâches de mouchetis de 0.2, 0.3, 0.5, 0.8, 1.1, 1.8 et 2.3 mm, 1 bloc d'encre noire, 1 bloc d'encre blanche ainsi qu'une solution de nettoyage. Ces dimensions sont parfaites pour des mesures en haute résolution sur des éprouvettes de 12,5 mm à 1 m. Un guide pratique pour une utilisation optimale est également fourni. Ces tampons sont utilisables sur presque tous les matériaux, y compris les métaux, plastiques et composites, sur des éprouvettes plates, comme rondes.
