Séries PL et PN
Potentiomètres de mesure linéaires

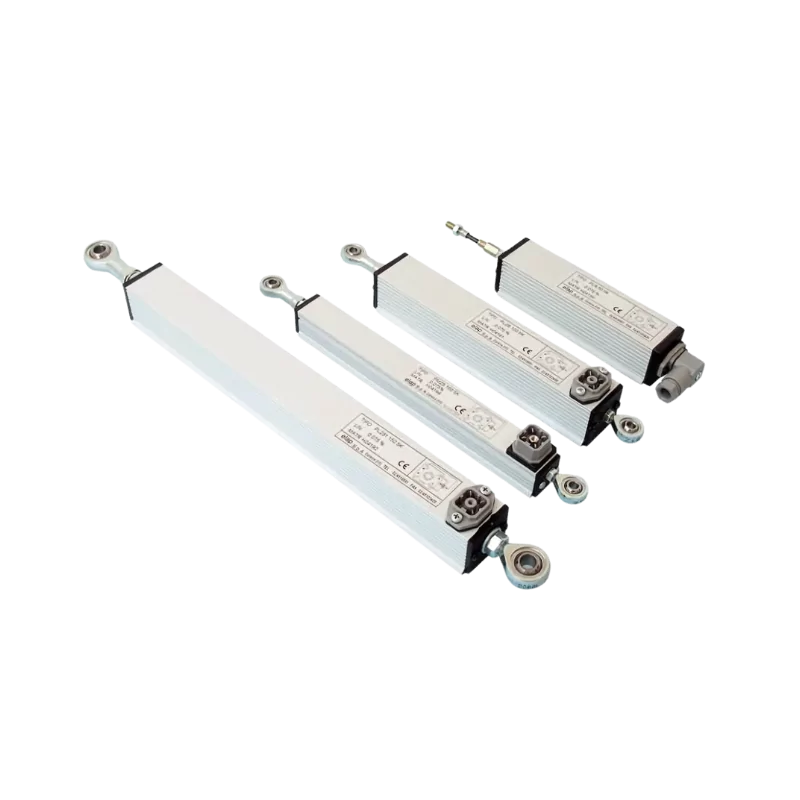

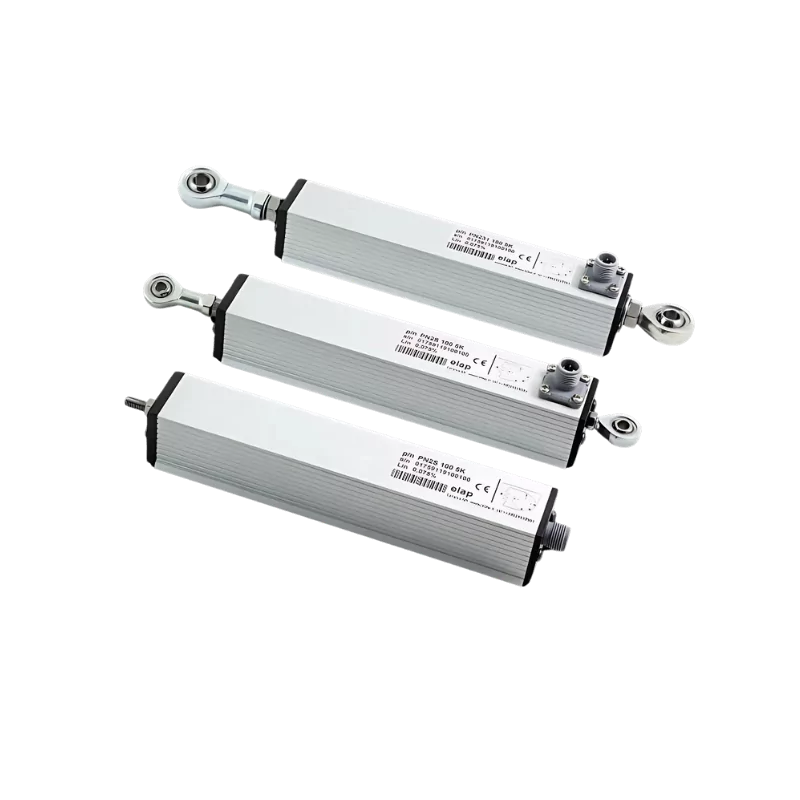

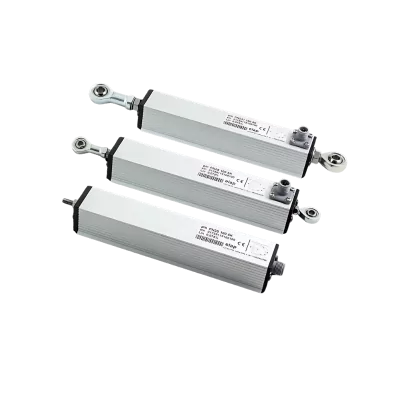

Les capteurs de déplacement linéaire Elap séries PN et PL ont un corps de section carrée de 31 mm, un arbre de diamètre 6 mm (8 mm pour PX231) et deux rotules de fixation aux extrémités. Leurs courses de mesure sont comprises entre 50 et 750 mm et leur valeur résistive standard est de 5 KOhm pleine échelle.
L'élément résistif en plastique conducteur garantit une durée de vie longue (100 000 000 de mouvements), une bonne linéarité et une résolution infinie. Les connexions électriques sont assurées par un connecteur M12 pour les modèles de la série PN et DIN EN61984 pour la série PL.
Les potentiomètres PNS, PN2S, PN231, PLS, PL2S et PL231 sont adaptés à un usage intensif, même à l'extérieur, à des températures extrêmes, grâce à leur haut degré de protection.
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position linéaire / Déplacement |
| Etendue de mesure | 50, 100, 150, 200, 250, 300, 400, 500, 750, 950* mm (*PLS/PNS seulement) |
| Sortie | 5 KOhm ±20% (ou 10 KOhm ±20% en option) |
| Température de fonctionnement | -20°C à +80°C |
| Résolution | ∞ |
| Linéarité | ±0,075% / ±0,1% (course ≥ 500mm) |
| Protection | IP65 |
| Longévité | 100 million cycles |
| Connexion | Série PL : DIN EN61984 (VDE0627) / Série PN : M12 male |
| Informations complémentaires | Boitier alu 31 x 31 mm ; axe ⌀ 6mm (PL231/PN231 : ⌀ 8mm) ; rotules ⌀ 5mm ou ⌀ 8mm (PL231/PN231) |
Caractéristiques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position linéaire / Déplacement |
| Etendue de mesure | 50, 100, 150, 200, 250, 300, 400, 500, 750, 950* mm (*PLS/PNS seulement) |
| Sortie | 5 KOhm ±20% (ou 10 KOhm ±20% en option) |
| Température de fonctionnement | -20°C à +80°C |
| Résolution | ∞ |
| Linéarité | ±0,075% / ±0,1% (course ≥ 500mm) |
| Protection | IP65 |
| Longévité | 100 million cycles |
| Connexion | Série PL : DIN EN61984 (VDE0627) / Série PN : M12 male |
| Informations complémentaires | Boitier alu 31 x 31 mm ; axe ⌀ 6mm (PL231/PN231 : ⌀ 8mm) ; rotules ⌀ 5mm ou ⌀ 8mm (PL231/PN231) |
