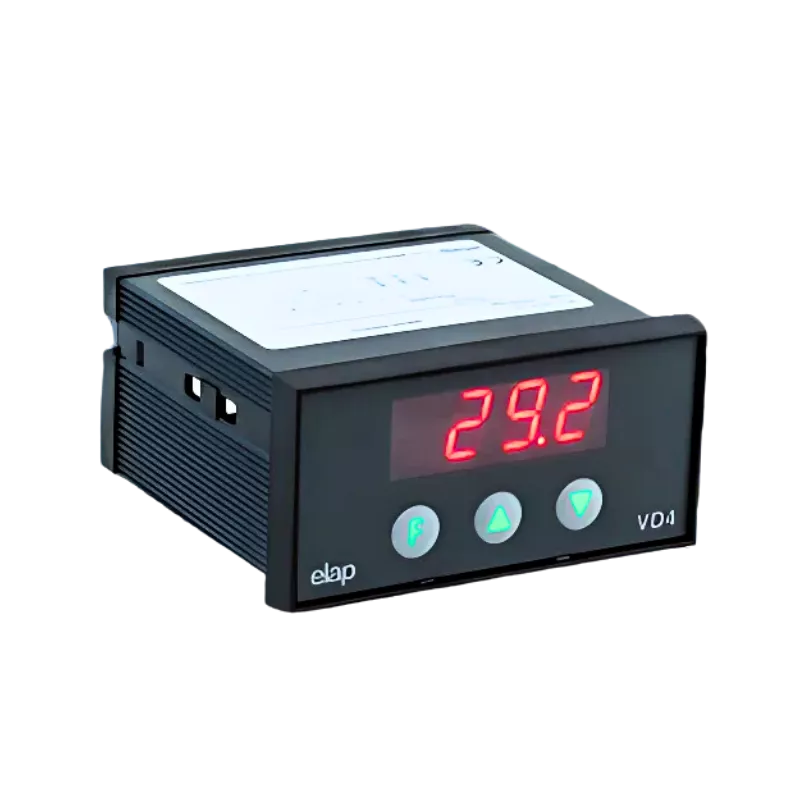

Les indicateurs numériques de tableau de la série VD4 affichent les mesures issues de différents signaux d'entrée analogiques ou numériques : potentiomètre, tension, courant ou logique (fréquence). Tous les afficheurs de la série VD4 peuvent être équipés en option de 2 sorties relais associées à deux alarmes de comparaison sur la valeur affichée. L'afficheur VD4 est équipé d'une interface conviviale simple qui facilite l'installation initiale de l'instrument et son utilisation quotidienne. Modèles :Vcc – 1 entrée tension : ± 2 Vdc, ± 20 Vdc, ± 200 Vdc Vcc2R – idem + 2 relais Lq – 1 entrée potentiométrique : 1 ÷ 20 KOhm Lq2R – idem + 2 relais Icc – 1 entrée courant : ±20mA, ±200mA, ±2A (Configured at factory) Icc2R – idem + 2 relais F – 1 entrée numérique

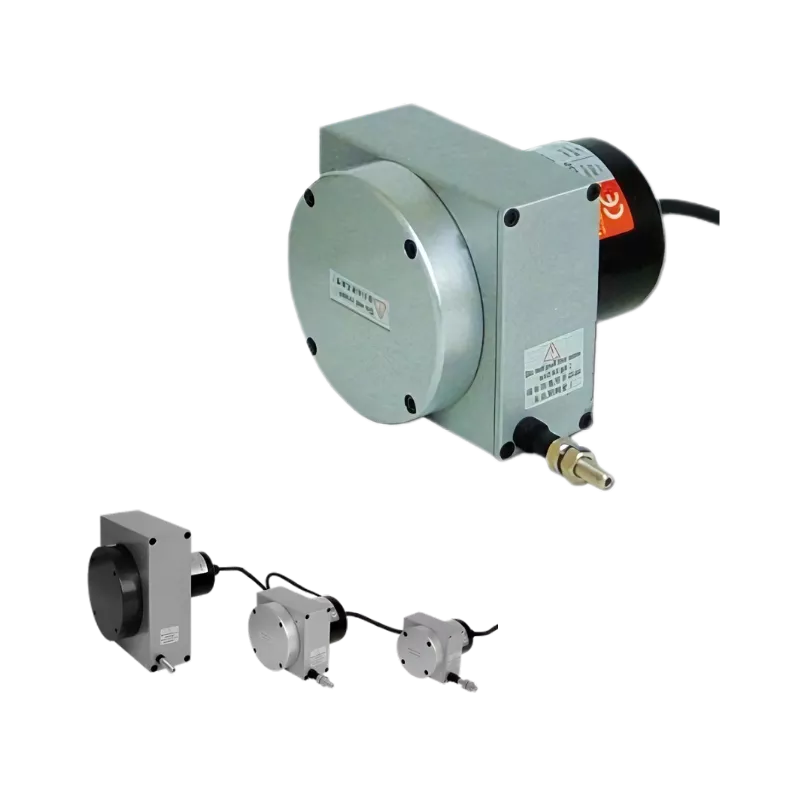

Codeur linéaire à câble Les codeurs à fil ELAP de la série HLS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 12 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions environnementales difficiles. Les modèles Elap HLS sont disponibles avec des courses allant de 1 à 12 m et des résolutions de 0,04 à 1 mm. Le signal de sortie peut être push-pull ou line driver. Les capteurs numériques à câble types HLS-S, HLS-M et HLS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.

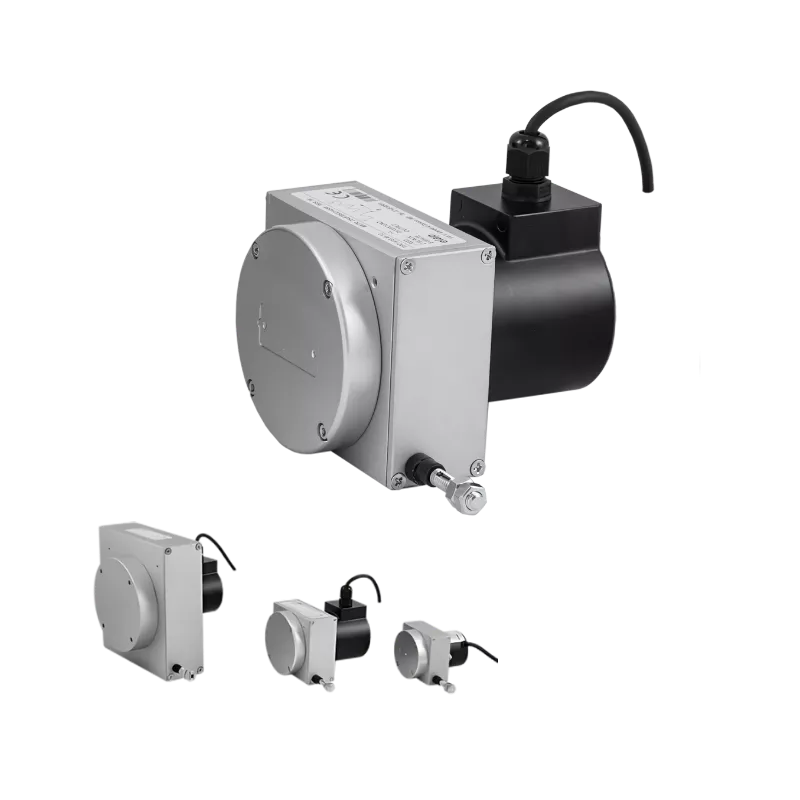

Capteur potentiométrique linéaire à câble Les codeurs à fil ELAP de la série HPS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 8 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions d'utilisation difficiles. Les modèles Elap HPS sont disponibles avec des courses allant de 250 mm à 8 m avec une sortie potentiomètre de 5 KOhm et une linéarité de ±0.25%. Une sortie signal 4-20 mA ou 0-10 V est disponible en option. Les capteurs numériques à câble types HPS-S, HPS-M et HPS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.

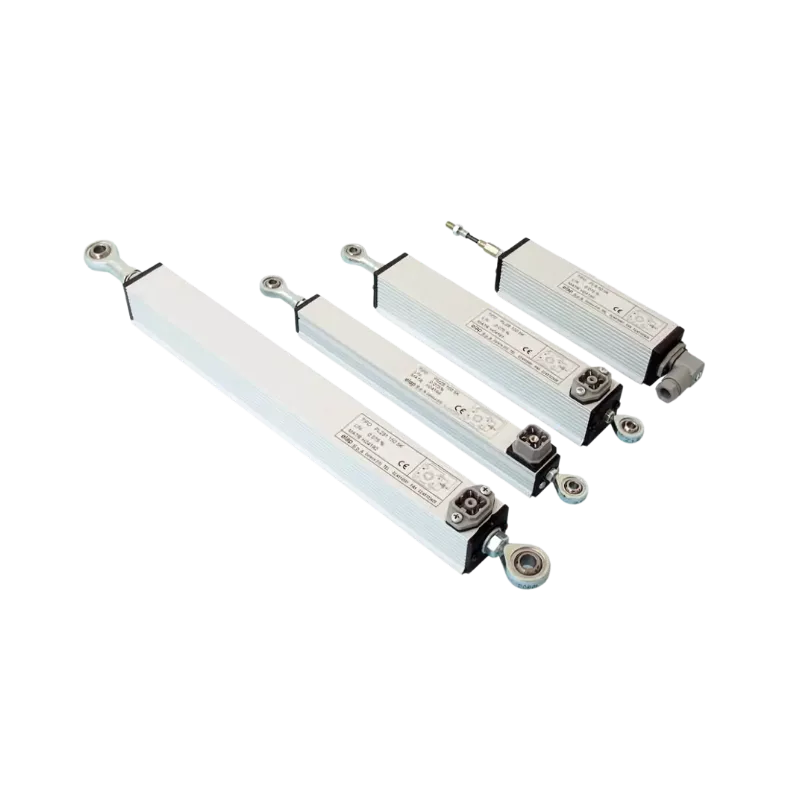

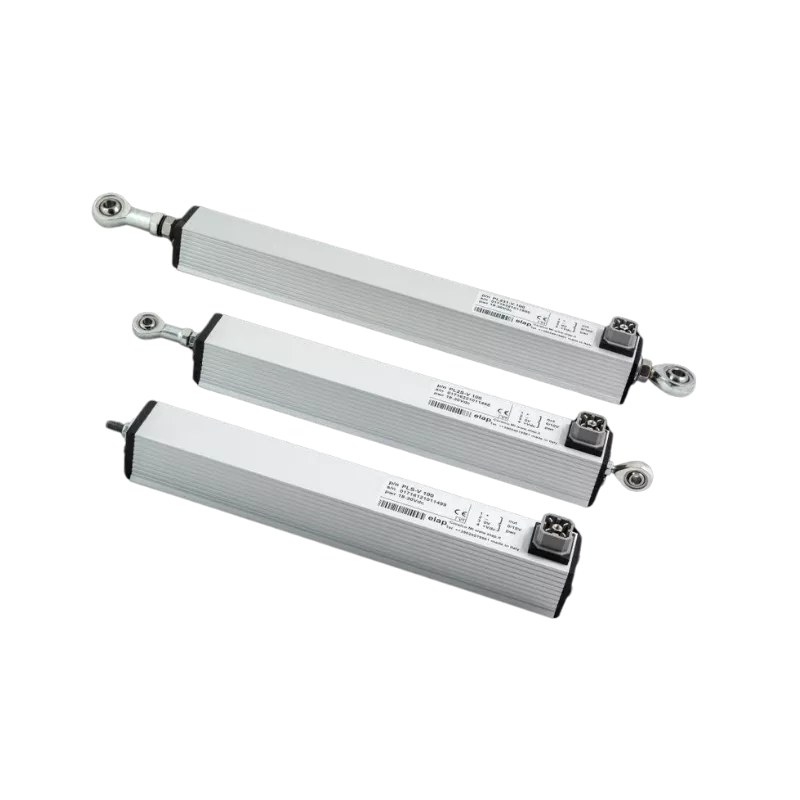

Potentiomètres de mesure linéaires Les capteurs de déplacement linéaire Elap séries PN et PL ont un corps de section carrée de 31 mm, un arbre de diamètre 6 mm (8 mm pour PX231) et deux rotules de fixation aux extrémités. Leurs courses de mesure sont comprises entre 50 et 750 mm et leur valeur résistive standard est de 5 KOhm pleine échelle. L'élément résistif en plastique conducteur garantit une durée de vie longue (100 000 000 de mouvements), une bonne linéarité et une résolution infinie. Les connexions électriques sont assurées par un connecteur M12 pour les modèles de la série PN et DIN EN61984 pour la série PL. Les potentiomètres PNS, PN2S, PN231, PLS, PL2S et PL231 sont adaptés à un usage intensif, même à l'extérieur, à des températures extrêmes, grâce à leur haut degré de protection.

Capteurs numériques linéaires absolus à câble Les transmetteurs linéaires à câble Elap de la série WPS sont composés d'une mécanique à enrouleur couplée à un codeur absolu MEM-BUS ou MEM à haute résolution multitours Elap. Ils sont disponibles avec différents protocoles de communication - EtherNet/IP, EtherCAT, PROFINET, Profibus, CANopen ou signal de sortie SSI. Le codeur numérique utilisé fournit des valeurs haute résolution (28 ou 29 bit) et deux courses de mesure sont disponibles : 2300 ou 5000 mm. Le boîtier du codeur à câble Elap WPS est réalisé en nylon renforcé de fibres de verre et le câble est en acier inoxydable enduit de polyamide.

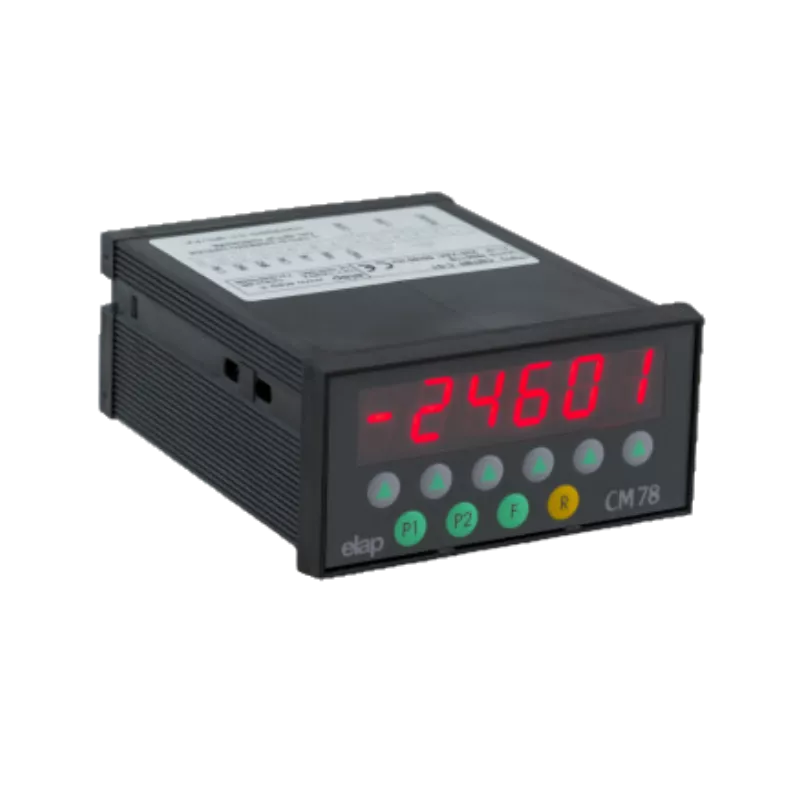

Compteur / Afficheur multifonctions Le CM78N est une électronique de conditionnement qui regroupe différentes fonctionnalités en une seule unité et deux variantes. Le modèle type C01 fonctionne comme compteur à 2 présélections, compteur partiel/total et compteur de cycles avec présélection du cycle. La variante type C02 peut être utilisé comme un afficheur de position à 2 points de consigne ou comme afficheur de la valeur mesurée en absolu ou relatif avec deux points de consigne. Une liste de paramètres de réglage accessible facilement via les touches frontales (type d'entrées/sorties, cycle opératoire, direction de comptage, position du point décimal, facteur de multiplication) permet d'adapter le CM78N aux spécificités de chaque application de mesure et contrôle sur machines industrielles.

Codeurs absolus compacts sortie analogique Ø 58 mm Les codeurs de la série REC-VA avec leur boîtier de longueur 38 mm seulement, s'adaptent à toutes les applications où des dimensions réduites sont requises. Les produits de la famille des encodeurs type REC-VA sont des capteurs rotatifs absolus disponibles en différentes versions de raccordement mécaniques : bride circulaire (types REC520 et REC540), bride carrée (REC620) ou arbre creux avec (REC450) ou sans support élastique (REC440). Fabriqué en aluminium, le boîtier des codeurs REC-VA est résistant et équipé d'un connecteur M12 pour assurer les connexions électriques. Les codeurs optiques absolus compacts REC-VA fournissent une sortie analogique 0 - 10 Vcc avec une résolution de 9 bits sur 360°.

Codeurs absolus simple-tours et multi-tours à sortie Parallèle Les codeurs MEM-Parallel proposent une résolution jusqu'à 13 bits et sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450). Plusieurs diamètres d'axe sont possibles. La connexion électrique est assurée par un presse-étoupe ou par un connecteurs M23 en position axiale ou en position radiale. Leur boitier robuste en aluminium assure un haut degré de protection adapté aux utilisations dans les environnements industriels sévères. Les codeurs absolus MEM-Parallel assurent une communication push-pull à haute performance très peu sensible aux perturbations électromagnétiques environnementales largement utilisée dans l'industrie.

Codeurs absolus simple-tours ou multi-tours à sortie protocole Les codeurs MEM-Bus CANopen offrent une résolution de 29 bits (8192 /tour x 65536 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450), plusieurs diamètres d'axe sont possibles. 3 connecteurs M12 assurent la connexion électrique au boitier robuste en aluminium à haut degré de protection pour les environnements industriels sévères. Leur technologie de mesure innovante permet d'atteindre des accélérations et vitesses élevées en même temps que d'assurer une longue durée de vie du capteur. Les codeurs absolus MEM-BUS de cette série sont certifiés conformes à la spécification CANopen standard.

Codeurs absolus simple-tours et multi-tours à sortie Série Les codeurs MEM-SSI proposent une résolution jusqu'à 28 bits (8192 /tour x 32768 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450). Plusieurs diamètres d'axe sont possibles. La connexion électrique est assurée par un presse-étoupe ou par un connecteurs M12 en position axiale ou en position radiale. Leur boitier robuste en aluminium assure un haut degré de protection adapté aux utilisations dans les environnements industriels sévères. Les codeurs absolus MEM-SSI RS422 (binary / Gray) assurent une communication série à haute performance très peu sensible aux perturbations électromagnétiques, largement utilisée dans l'industrie.

Codeurs absolus multi-tours compacts à sortie protocole Les codeurs MEM40-BUS CANopen sont intégrés dans un boitier robuste de faible encombrement Ø41 mm en aluminium à haut degré de protection prévu pour les applications dans les environnements industriels sévères. Ils offrent une résolution de 29 bits (8192 /tour x 65536 tours) et les connexions électriques sont assurées par un connecteur M12 placé en position axiale ou radiale. Leur technologie de mesure innovante permet d'atteindre des accélérations et vitesses élevées en même temps que d'assurer une longue durée de vie du capteur. Les codeurs absolus MEM40-BUS CANopen sont certifiés conformes aux spécifications CIA DS301, DS406, DS 305, intégrant les fonctions de la classe 2. Ils sont homologués UL.

Codeurs absolus multi-tours à sortie protocole Les codeurs MEM-Bus Profinet offrent une résolution de 29 bits (8192 /tour x 65536 tours). Ils sont proposés en raccordement par bride carrée (MEM620), bride ronde (MEM520 et MEM540) avec servocoupleur ou axe creux (MEM440 et MEM450), plusieurs diamètres d'axe sont possibles. 3 connecteurs M12 assurent la connexion électrique au boitier robuste en aluminium à haut degré de protection pour les environnements industriels sévères. Leur technologie de mesure innovante permet d'atteindre des accélération et vitesses élevées et garantit une longue durée de vie au capteur. Les codeurs absolus MEM-BUS Profinet sont conformes à la spécification Profidrives V4.1, classes 3 et 4. Ils supportent les modes RT et IRT et sont homologués UL.
