Séries PL-V et PN-V
Transmetteurs linéaires analogiques

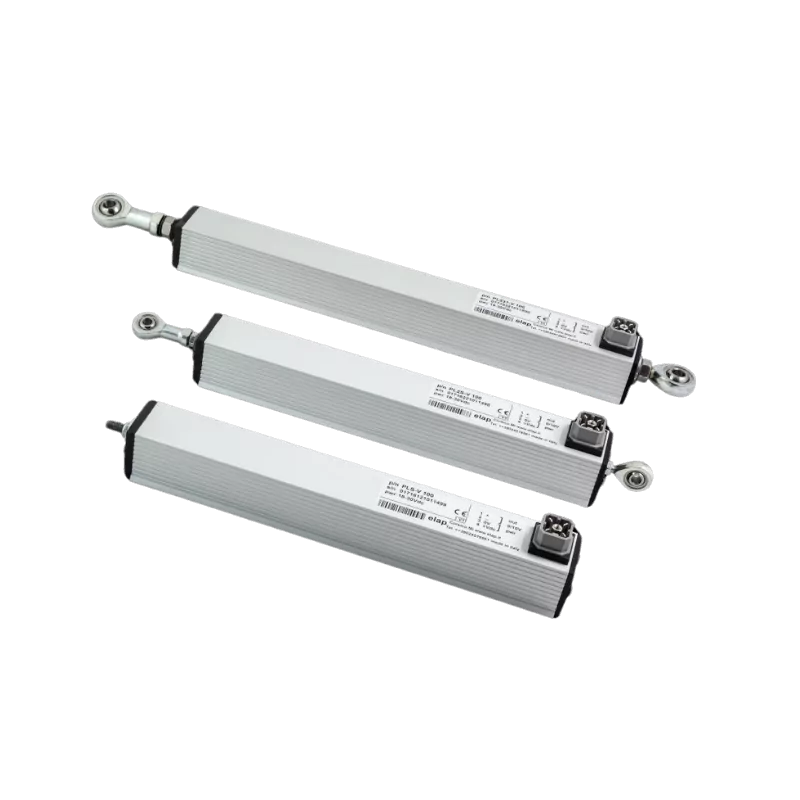

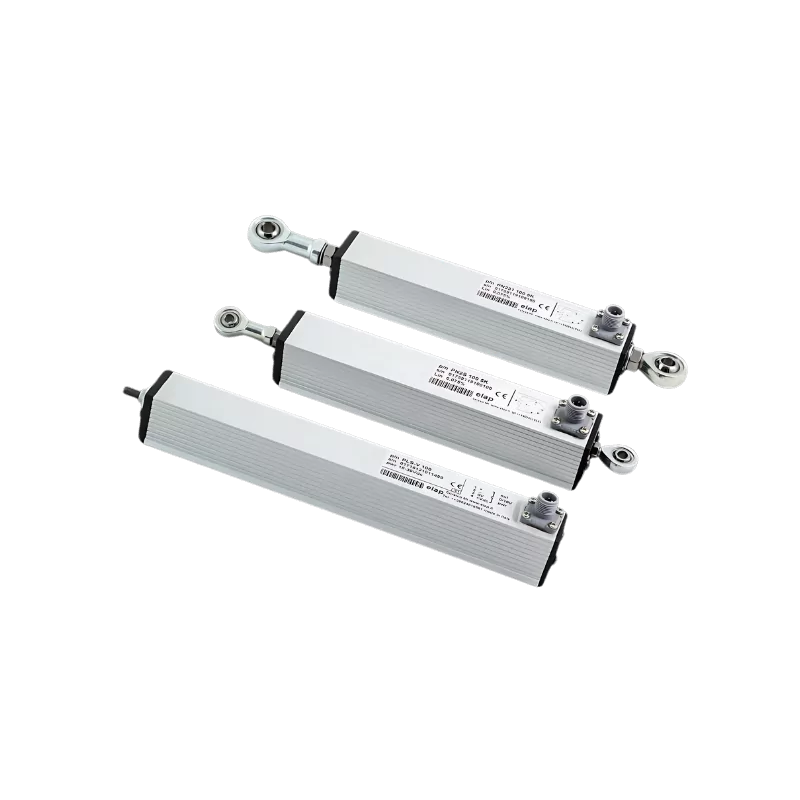

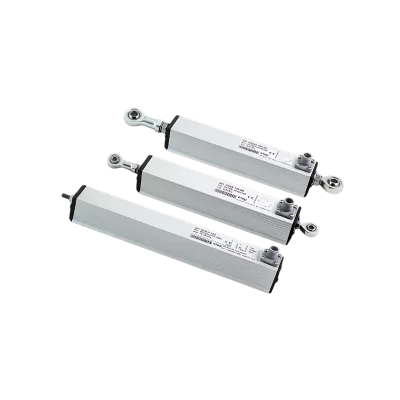

Les produits des séries Elap PNS-V, PN2S-V et PN231-V délivrent un signal de sortie analogique de 0 à 10 Vcc proportionnel à la position de la tige. L'électronique active permet d'interfacer facilement ces capteurs avec des dispositifs externes tels que PLC, contrôleurs, afficheurs, etc. tout en fournissant un signal de haute qualité.
Les modèles "V" peuvent être commandés pour des distances de mesure pouvant aller de 50 à 950 mm. Ils sont équipés d'une piste résistive en plastique conducteur qui leur confère une longue durée de vie, une excellente linéarité et une résolution théorique infinie.
Le boîtier robuste en aluminium garantit une protection environnementale élevée, pour supporter des applications dans des conditions sévères, même en extérieur.
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position linéaire / Déplacement |
| Etendue de mesure | 50, 100, 150, 200, 250, 300, 400, 500, 750*, 950** mm (*PLS-V, PL231-V, PNS-V et PN231-V seulement / **PLS-V et PNS-V seulement) |
| Sortie | 0 à 10 Vcc |
| Alimentation | 18 - 30 Vcc |
| Température de fonctionnement | -20°C à +80°C |
| Linéarité | ±0,075% / ±0,1% (course ≥ 500mm) |
| Protection | IP65 |
| Longévité | 100 million cycles |
| Connexion | Série PL-V : DIN EN61984 (VDE0627) / Série PN-V : M12 male |
| Informations complémentaires | Boitier alu 31 x 31 mm ; axe ⌀ 6mm (PL231-V/PN231-V : ⌀ 8mm) ; rotules ⌀ 5mm ou ⌀ 8mm (PL231-V/PN231-V) |
Caractéristiques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position linéaire / Déplacement |
| Etendue de mesure | 50, 100, 150, 200, 250, 300, 400, 500, 750*, 950** mm (*PLS-V, PL231-V, PNS-V et PN231-V seulement / **PLS-V et PNS-V seulement) |
| Sortie | 0 à 10 Vcc |
| Alimentation | 18 - 30 Vcc |
| Température de fonctionnement | -20°C à +80°C |
| Linéarité | ±0,075% / ±0,1% (course ≥ 500mm) |
| Protection | IP65 |
| Longévité | 100 million cycles |
| Connexion | Série PL-V : DIN EN61984 (VDE0627) / Série PN-V : M12 male |
| Informations complémentaires | Boitier alu 31 x 31 mm ; axe ⌀ 6mm (PL231-V/PN231-V : ⌀ 8mm) ; rotules ⌀ 5mm ou ⌀ 8mm (PL231-V/PN231-V) |
