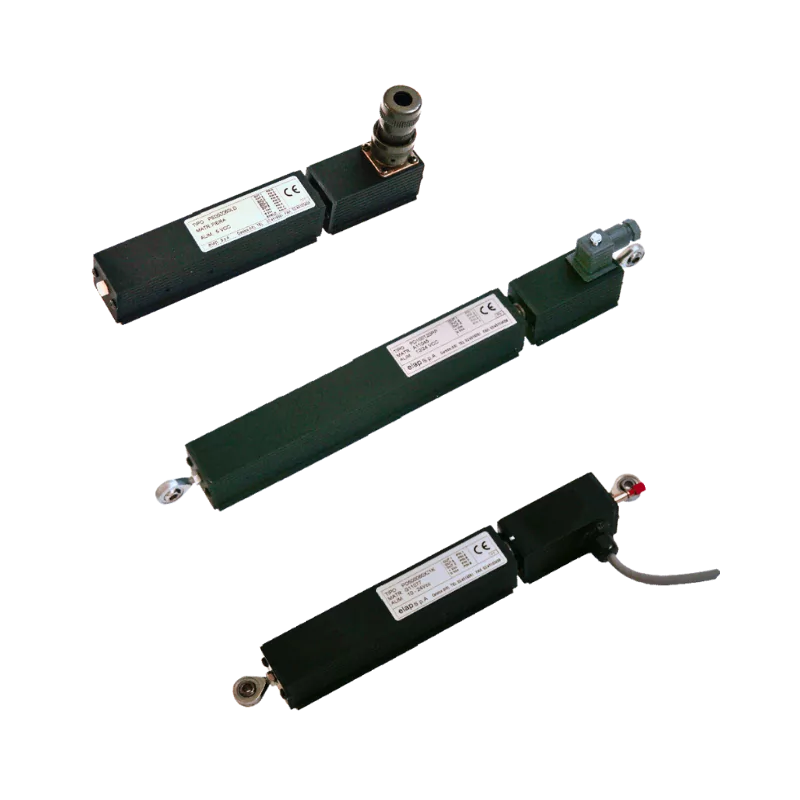

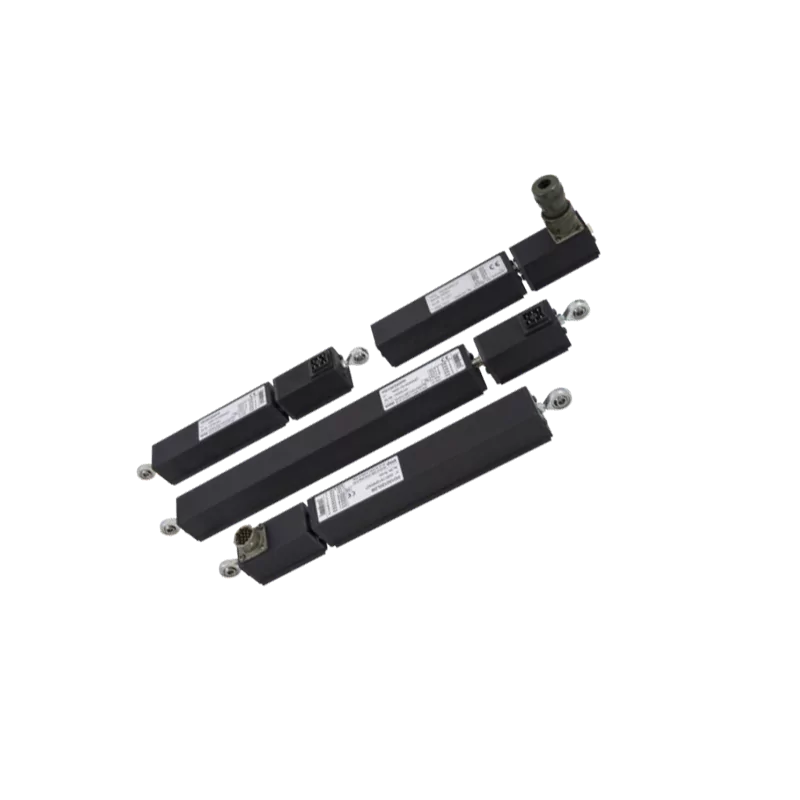

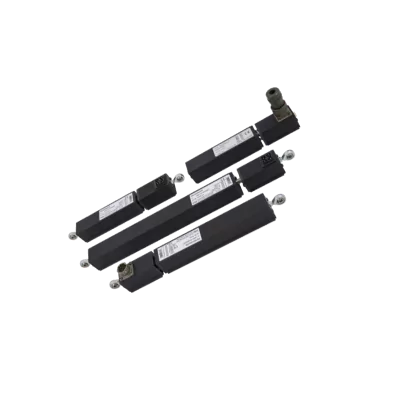

Séries PD et PE

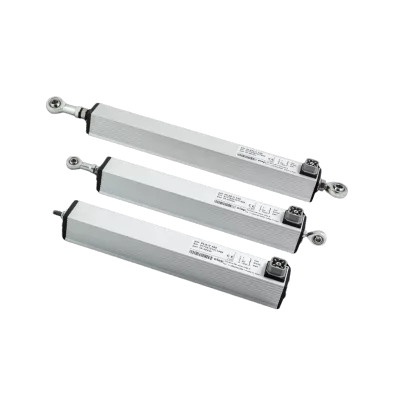

Transmetteurs linéaires analogiques Les produits des séries Elap PNS-V, PN2S-V et PN231-V délivrent un signal de sortie analogique de 0 à 10 Vcc proportionnel à la position de la tige. L'électronique active permet d'interfacer facilement ces capteurs avec des dispositifs externes tels que PLC, contrôleurs, afficheurs, etc. tout en fournissant un signal de haute qualité. Les modèles "V" peuvent être commandés pour des distances de mesure pouvant aller de 50 à 950 mm. Ils sont équipés d'une piste résistive en plastique conducteur qui leur confère une longue durée de vie, une excellente linéarité et une résolution théorique infinie. Le boîtier robuste en aluminium garantit une protection environnementale élevée, pour supporter des applications dans des conditions sévères, même en extérieur.

Capteurs potentiométriques linéaires compacts  Les potentiomètres Elap des séries PT, PR et PM sont intégrés dans des boîtiers IP65 de section circulaire diamètre 26 mm (PR) ou carrée de 21 mm. Leur arbre fait 5 mm de diamètre et plusieurs courses sont possibles entre 25 et 150 mm pour une sortie résistive standard de 5 KOhm. La piste de mesure en plastique résistif confère aux transmetteurs modèles PR une longue durée de vie (100 000 000 de cycles), une grande linéarité et une résolution infinie. Leur conception compacte et protégée permet une installation dans des espaces réduits en conditions sévères, même à l'extérieur, à des températures extrêmes. Les raccords proposés pour ces modèles (joints à rotule, à auto-alignement, goupilles d'arrêt), ... permettent un montage extrêmement simple.

Mesure linéaire incrémentale magnétique L'ensemble TM+MP200 se compose du capteur TM et de la bande magnétique MP200. Le capteur détecte sans contact les polarités des incréments magnétiques gravés sur la bande et convertit les données mesurées en signaux numériques. Ce système convient parfaitement aux environnements industriels difficiles, en présence d'eau, d'huile ou de graisse. Il est économique, facile à installer et fournit des mesures précises et reproductibles. La tête de lecture, dans son boîtier métallique compact et résistant, est proposée avec une résolution de lecture de 0,1 mm ou 0,01 mm (TM10/TM100). La bande magnétique peut être gravée de repères générant une impulsion de mise à zéro tous les 4 mm (type TM10C/TM100C), ou être associée à des aimants externes (TM10E/TM100E).
