Strideway™ - Tapis d'analyse de la locomotion animale
Le système Strideway™ permet d'obtenir rapidement et facilement toutes les informations nécessaires à l'examen précis de la marche des animaux, pour le dépistage et le suivi des boiteries ou encore pour l'évaluation de l'efficacité d'un traitement. La plateforme modulaire de mesure des pressions d'appui des pattes au sol Strideway™, enregistre des données de force et de pression objectives en haute résolution en plus des paramètres spatio-temporels.

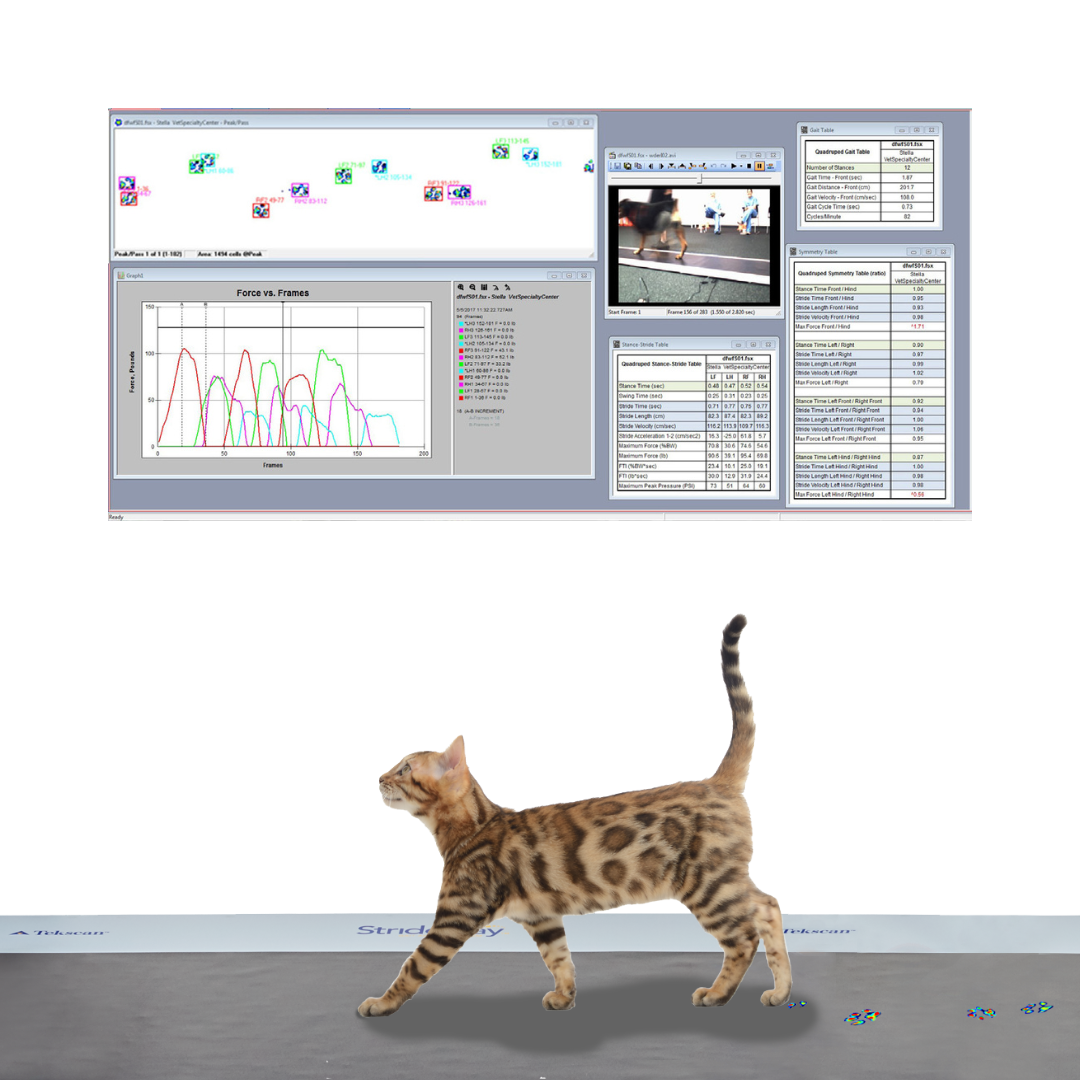

Grâce au logiciel dédié qui peut être réglé en mode quadrupède ou en mode bipède pour fournir automatiquement les mesures des facteurs affectant la marche des animaux, un clic de souris suffit pour générer un rapport d'examen détaillé et visuel révélant les indicateurs clés indétectables autrement.
Strideway™ - Tapis d'analyse de la locomotion animale
Le système Strideway™ permet d'obtenir rapidement et facilement toutes les informations nécessaires à l'examen précis de la marche des animaux, pour le dépistage et le suivi des boiteries ou encore pour l'évaluation de l'efficacité d'un traitement. La plateforme modulaire de mesure des pressions d'appui des pattes au sol Strideway™, enregistre des données de force et de pression objectives en haute résolution en plus des paramètres spatio-temporels.
Grâce au logiciel dédié qui peut être réglé en mode quadrupède ou en mode bipède pour fournir automatiquement les mesures des facteurs affectant la marche des animaux, un clic de souris suffit pour générer un rapport d'examen détaillé et visuel révélant les indicateurs clés indétectables autrement.
Marque Tekscan Référence Strideway™
Panier > devis
Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email.
Téléchargez ou transformez le ensuite en commande depuis votre compte.

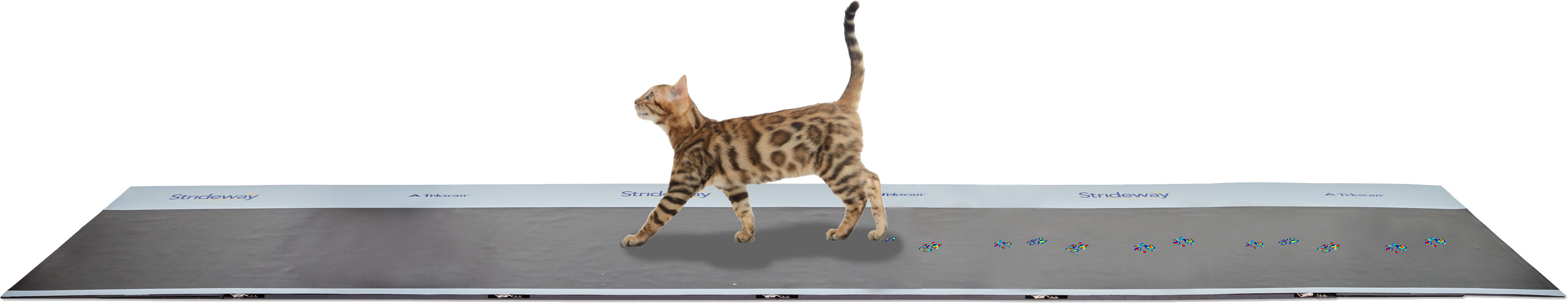

Tapis modulaire d'analyse de la locomotion animale
Mesure des paramètres spatio-temporels du déplacement bipède et quadrupède

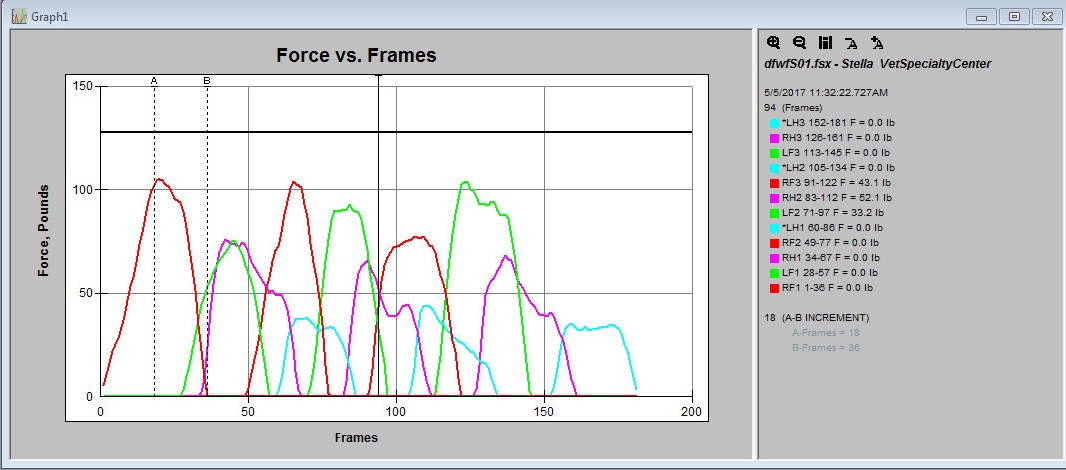

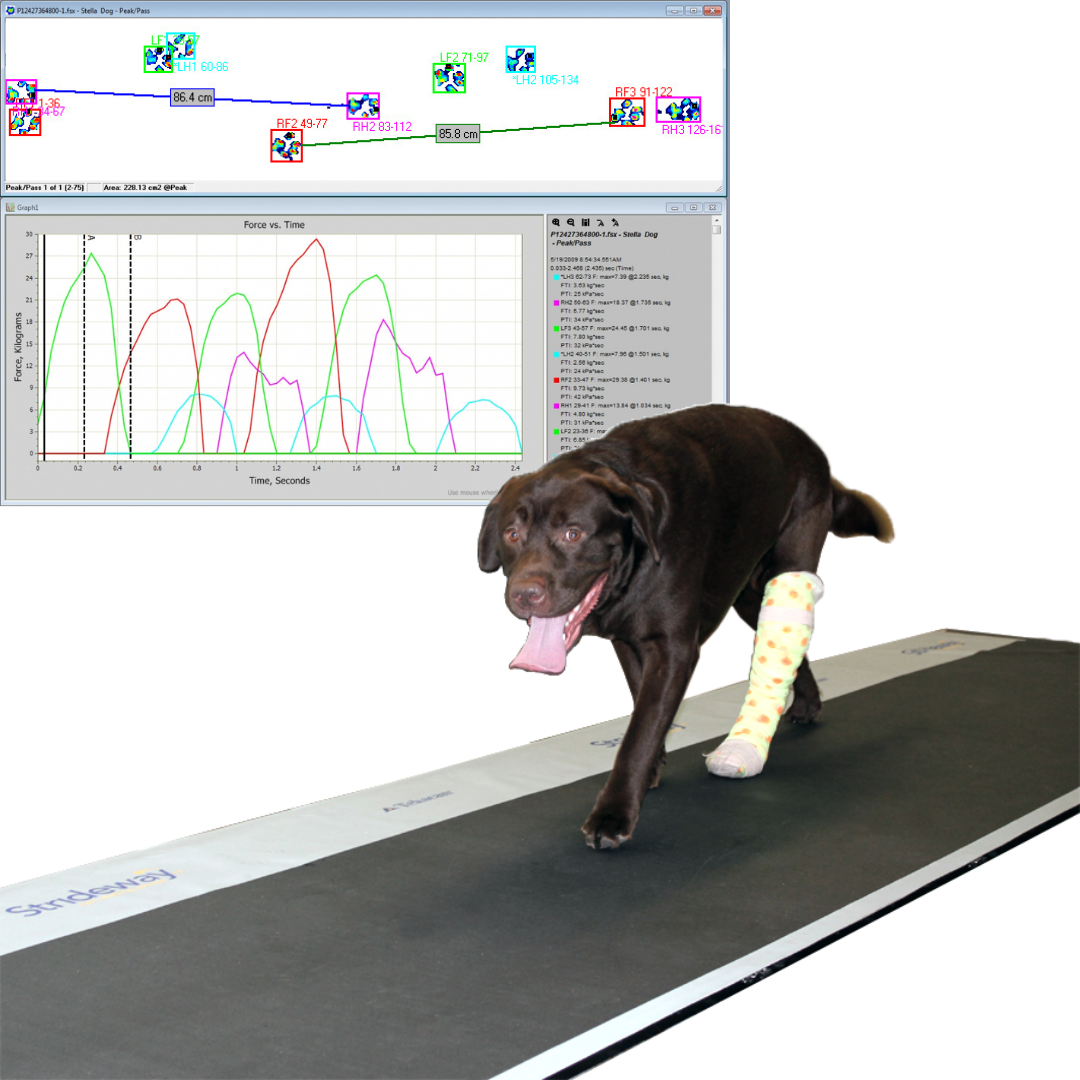

Le système Strideway™ quantifie dans le temps et dans l'espace la distribution des appuis plantaires au sol sur un ou plusieurs cycle de marche. D'un simple clic, le logiciel préalablement réglé en mode bipède ou quadrupède, collecte les données de mesure, détecte et qualifie automatiquement les empreintes puis affiche les courbes caractéristiques de la marche du sujet. Les graphiques de force en fonction du temps révèlent instantanément les schémas de mise charge des pattes droite et gauche, antérieure et postérieure. D'autres informations, comme les pressions et forces maximales pour chaque empreinte avec leur localisation anatomique, l'impulsion (force en fonction du temps) et l'intégrale (pression en fonction du temps) peuvent aussi être affichées très simplement, en plus des paramètres de distance et chronologiques de mise en charge des membres.

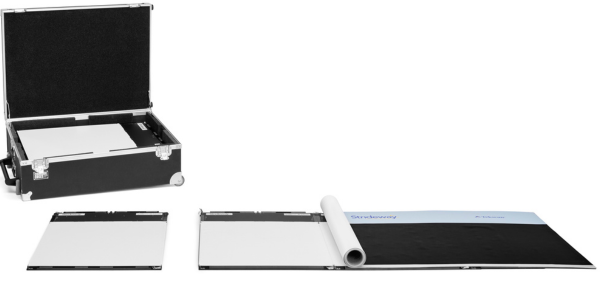

Composez votre solution d'analyse de la marche Strideway™ à partir d'une piste de base à 2 dalles de mesure en version Standard ou Haute Résolution et comprenant également 2 dalles inclinées d'entrée et sortie. Chaque système Strideway™ est livré dans sa caisse de transport et stockage.
Strideway™ Standard
Longueur modulaire de 1,3 m à 5,2 m
(+ 2 dalles inclinées d'entrée et sortie de 0,65 m)
1 capteur de pression par cm²
Connexion USB
Entrée / Sortie
Synchro TTL (Motion capture, EMG, ...)
Alimentation 230 VCA
Temps réel, enregistrement et post-traitement
Statique et dynamique jusqu'à 500 images/s
Strideway™ Haute Résolution
Longueur modulaire de 1,3 m à 5,2 m
(+ 2 dalles inclinées d'entrée et sortie de 0,65 m)
3,9 capteur de pression par cm²
Connexion USB
Entrée / Sortie
Synchro TTL (Motion capture, EMG, ...)
Alimentation 230 VCA
Temps réel, enregistrement et post-traitement
Statique et dynamique jusqu'à 250 images/s
Analyse des pressions et trajectoires

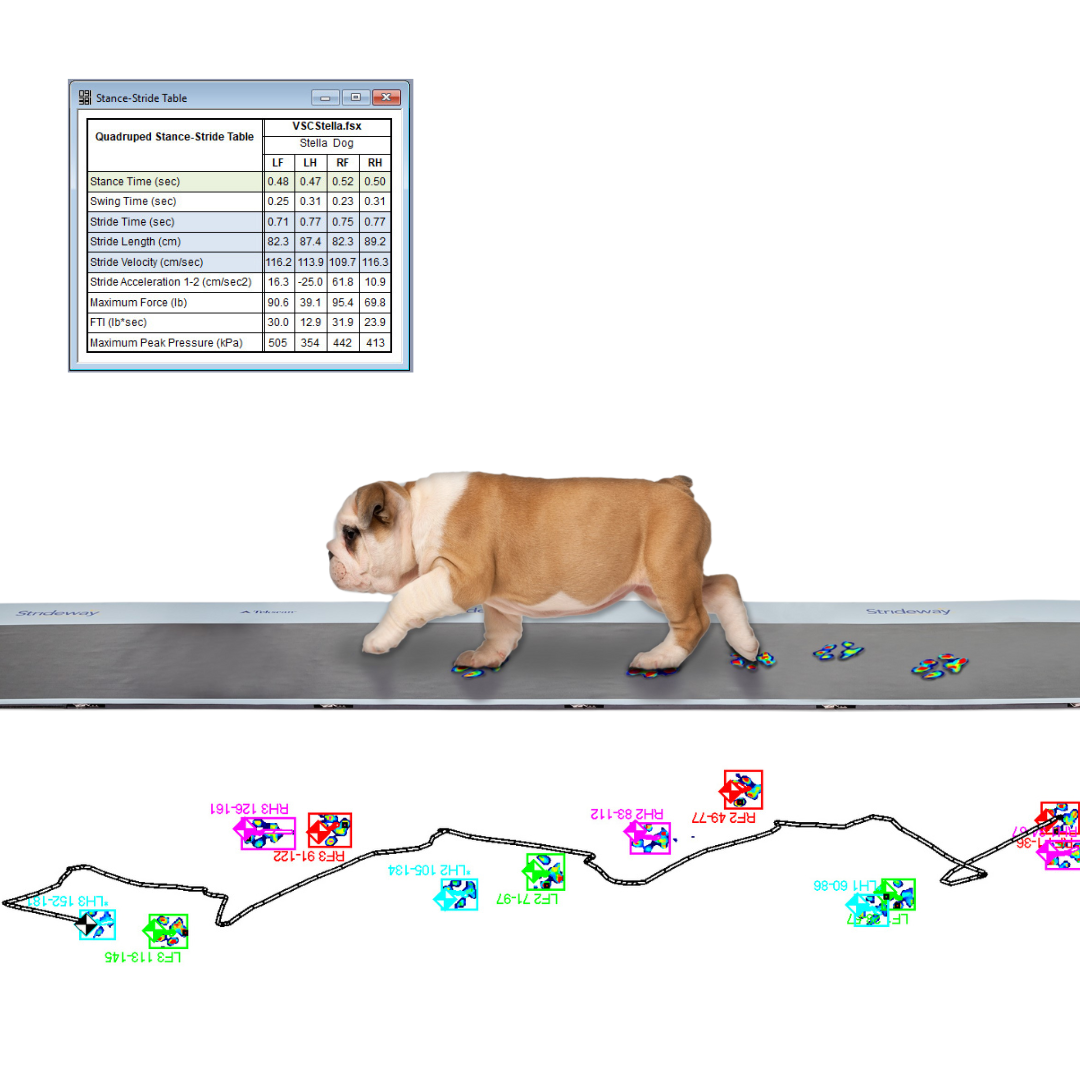

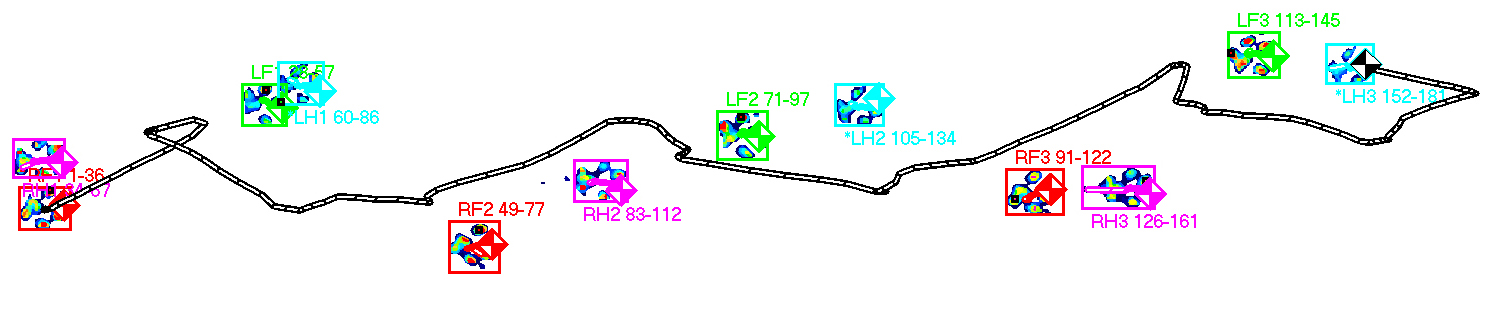

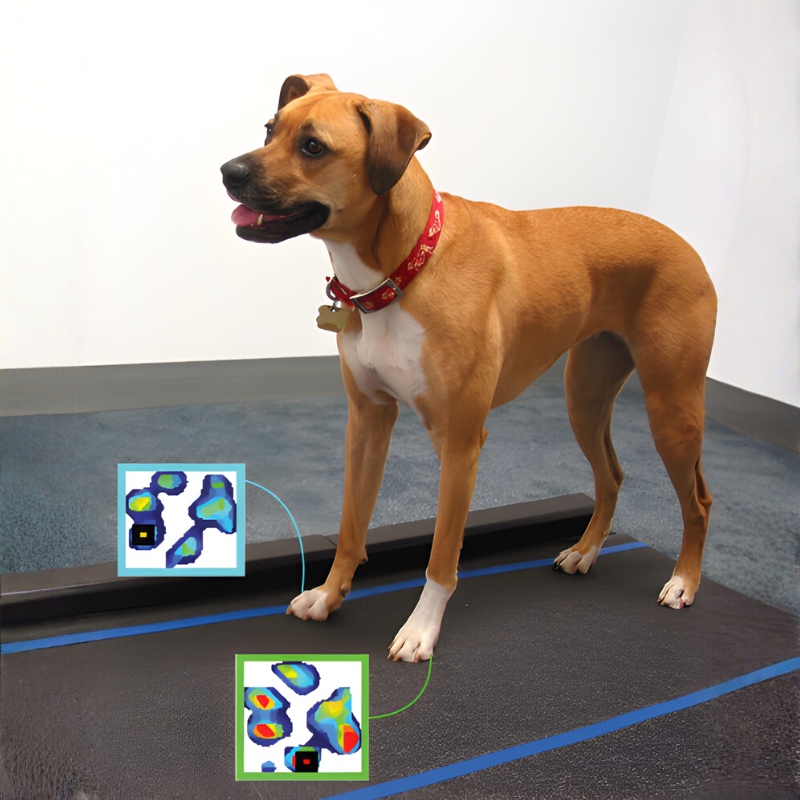

En plus de cartographier à haute vitesse les appuis des pattes sur le tapis sensible, le logiciel Strideway™ détecte et représente automatiquement les pics de pression à l'intérieur de chaque empreinte (petit carré noir). Il localise la position du centre des forces pour chaque pas (losanges en couleurs) et le centre des forces totales (losange noir et blanc). Leurs trajectoires sont également affichés de manière dynamique image par image (lignes pointillées).
Mesure objective des empreintes
Avec Strideway™, les anomalies de la démarche des animaux bipèdes et des quadrupèdes peuvent être observées et quantifiées. Strideway™ permet de dépister les boiteries, évaluer les évolutions avant et après une intervention ou un traitement médicamenteux et de synchroniser les films de pression avec un enregistrement vidéo. Pour faciliter et accélérer l'analyse des enregistrements l'algorithme détecte de manière automatique les pas et la localisation des contacts des pattes sur le tapis.

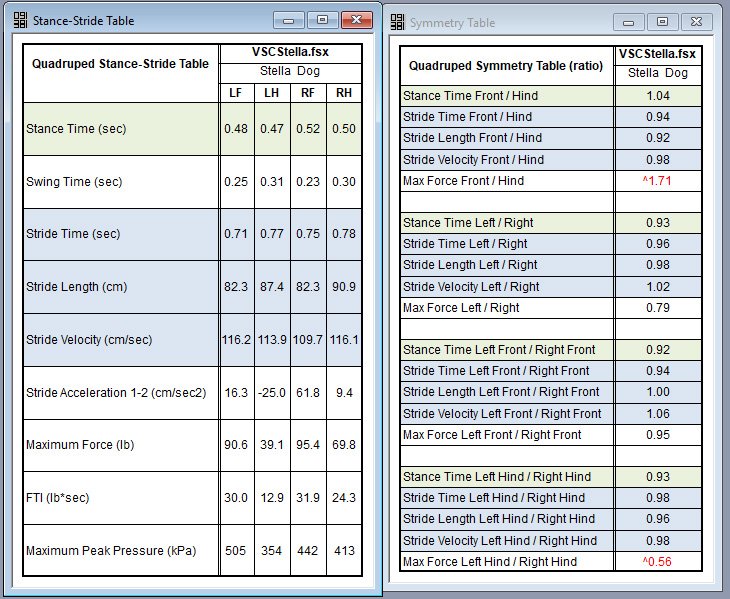

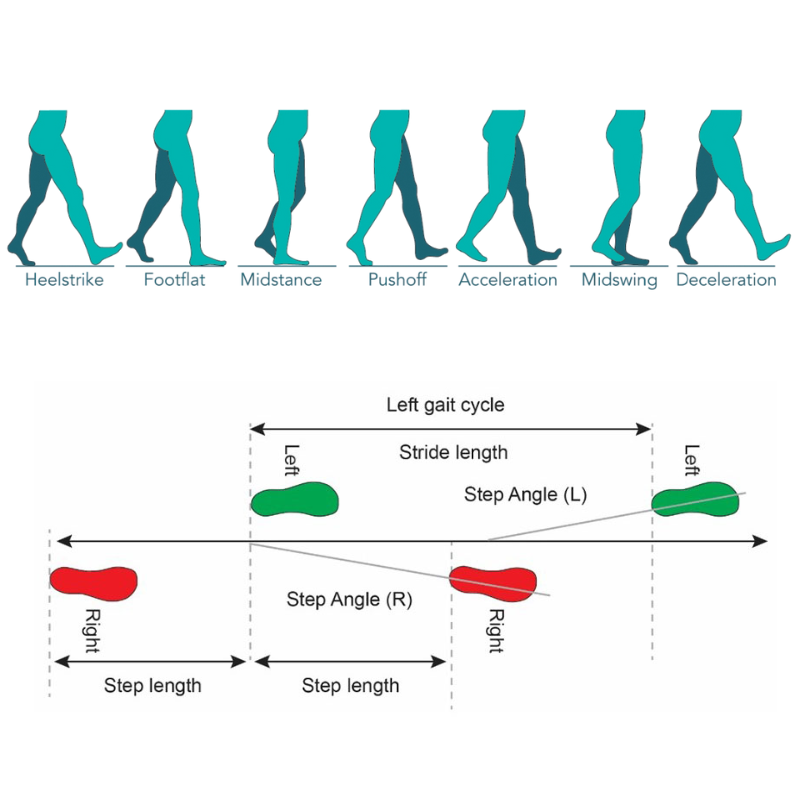

Calcul automatique des paramètres de la marche
Un seul clic de souris après le passage de l'animal suffit pour générer les tableaux des paramètres de la marche du sujet bipède ou quadrupède. Ils fournissent un affichage visuel clair des paramètres spatio-temporels des appuis de déplacement ; symétrie entre membres, cadence, vitesse, distance, ...
Caractéristiques
Grandeur mesurée | Pression (et répartition) |
---|---|
Type de produit | Système de mesure |
Technologie | Piezorésistif |
Alimentation | 230 Vca |
Zone sensible | 1,3 x 0,65 m à 5,2 x 0,65 m (2 à 8 dalles sensibles + 2 dalles inclinées) |
Longueur | 65 cm / dalle (6,5 m total max) |
Largeur | 91 cm / dalle |
Epaisseur | 15 mm |
Résolution | 1 point / cm² ou 4 points / cm² |
Poids | 6,5 kg / dalle |
Compatibilité | Windows 10/11 |
Connexion | USB |
