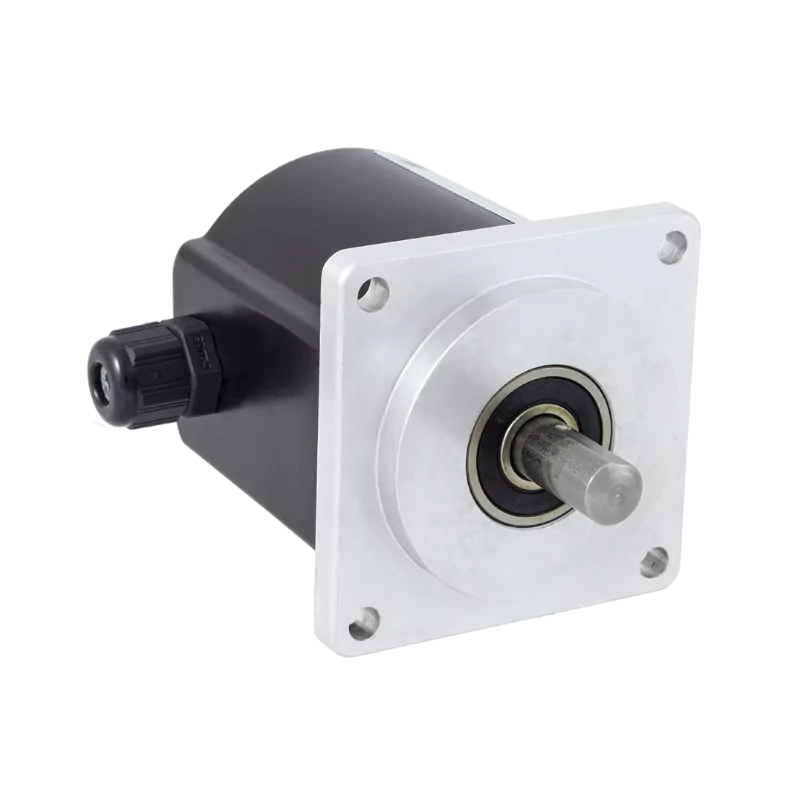

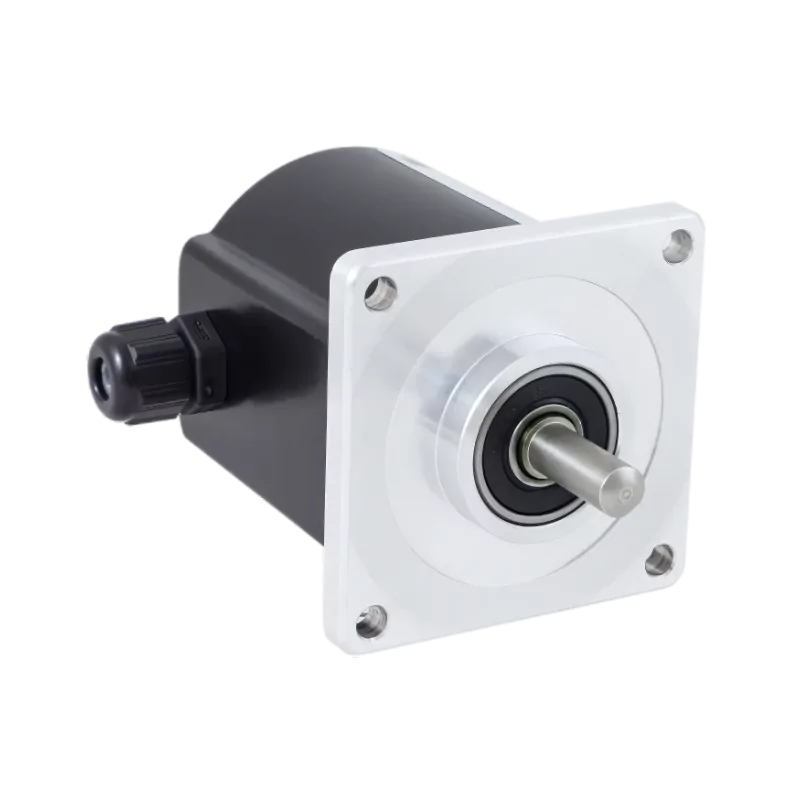

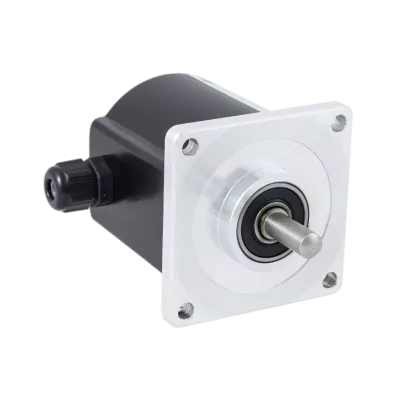

Série RE/REM 600
Codeurs incrémentaux à bride carrée 63,5 x 63,5 mm
La série RE utilise un principe de détection optique d'incréments opaques et transparents alors que les variantes de la série REM convertissent un champ magnétique sinusoïdal (aimant permanent sur l'axe) en sortie impulsionnelle.
Le boitier en aluminium des codeurs RE500 et REM500 offre un haut degré de protection IP65 (IP66 avec joint torique sur l'axe). Plusieurs raccordements mécaniques sont possibles (axe Ø6 mm à Ø10 mm) : masque de centrage Ø31,75 mm taille 25 (RE620) ou Ø50 mm (RE650).
Ces codeurs incrémentaux sont proposés avec 8 à 2048 (REM) et 2 à 12500 (RE) impulsions par tour. Ils peuvent être fournis avec ou sans impulsion zéro (RE/REMXX1), en sortie push-pull, line driver, ou NPN (RE) via connecteur en position axiale ou radiale.
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position angulaire / Rotation |
| Sortie | Câble ou connecteur, axial ou radial |
| Sortie données | NPN open collector, push-pull, 5V line driver alim 5/30V), 5/30V line driver alim 5/30V) |
| Alimentation | 5 - 30 Vcc |
| Résolution | 2 à 12500 imp/tr (optique) / 8 à 2048 imp/tr (magnetique) |
| Point de référence | avec ou sans |
| Dimensions | Boitier aluminium Ø58 mm |
| Protection | IP65, IP66 avec joint torique |
| Informations complémentaires | Axe Ø 6, 8, 9.52 mm suivant variante |
