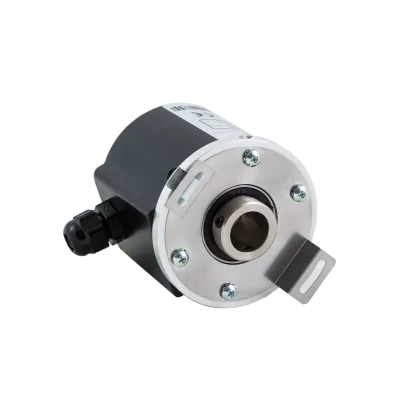

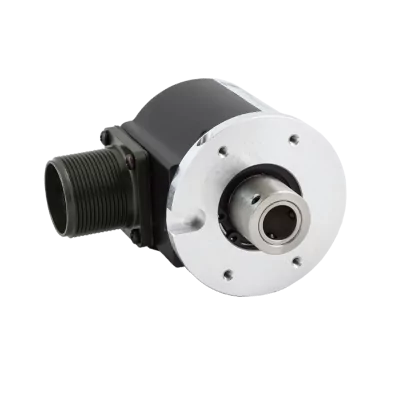

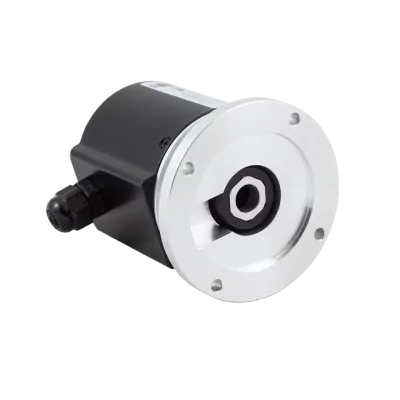

Série RE/REM 400
Codeurs incrémentaux à axe creux
La série RE utilise un principe de détection optique d'incréments opaques et transparents alors que les variantes de la série REM convertissent un champ magnétique sinusoïdal (aimant permanent sur l'axe) en sortie impulsionnelle.

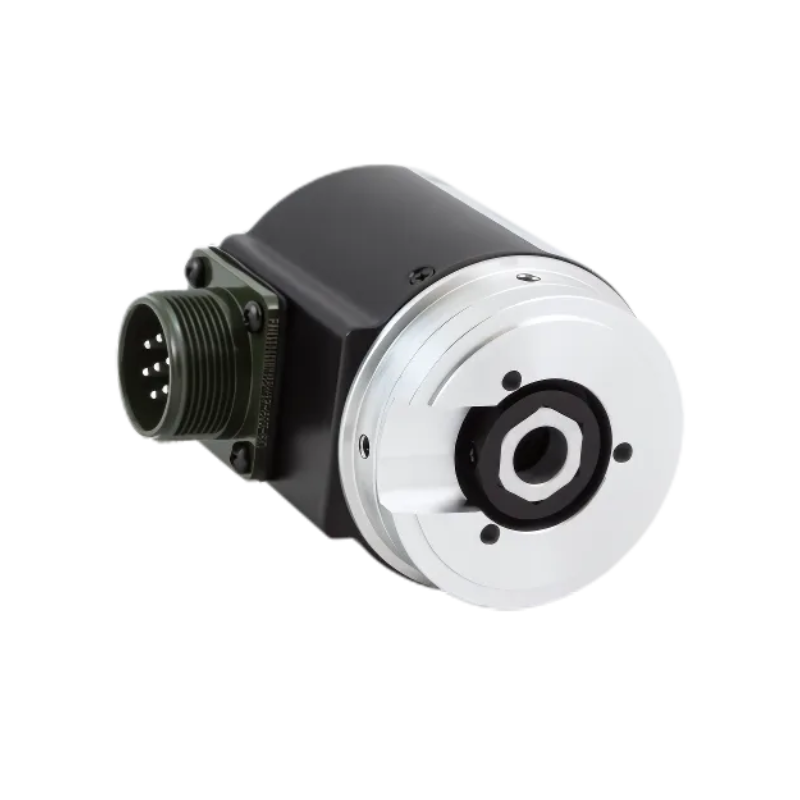

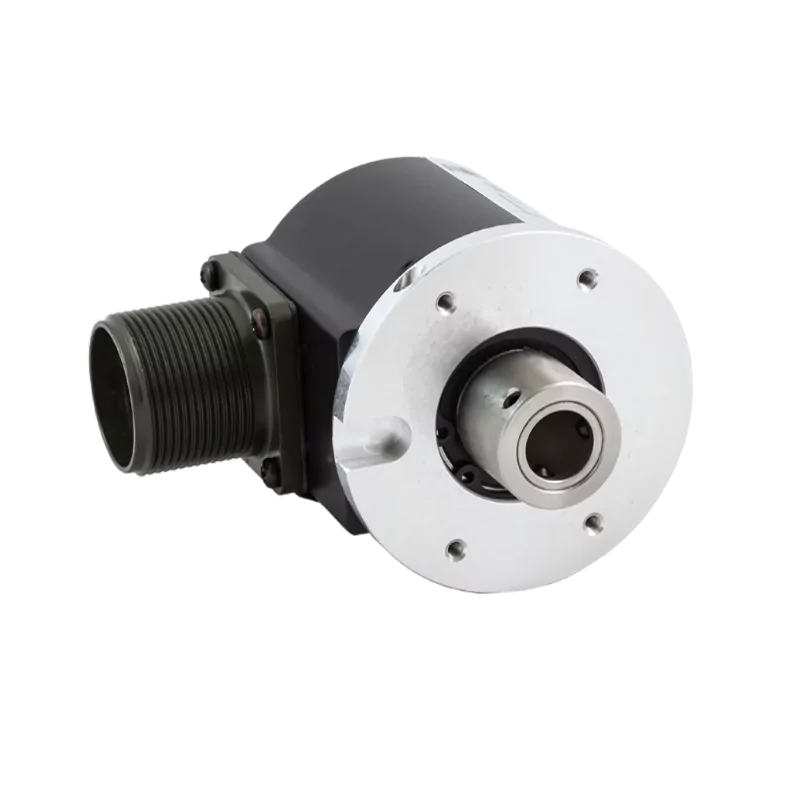

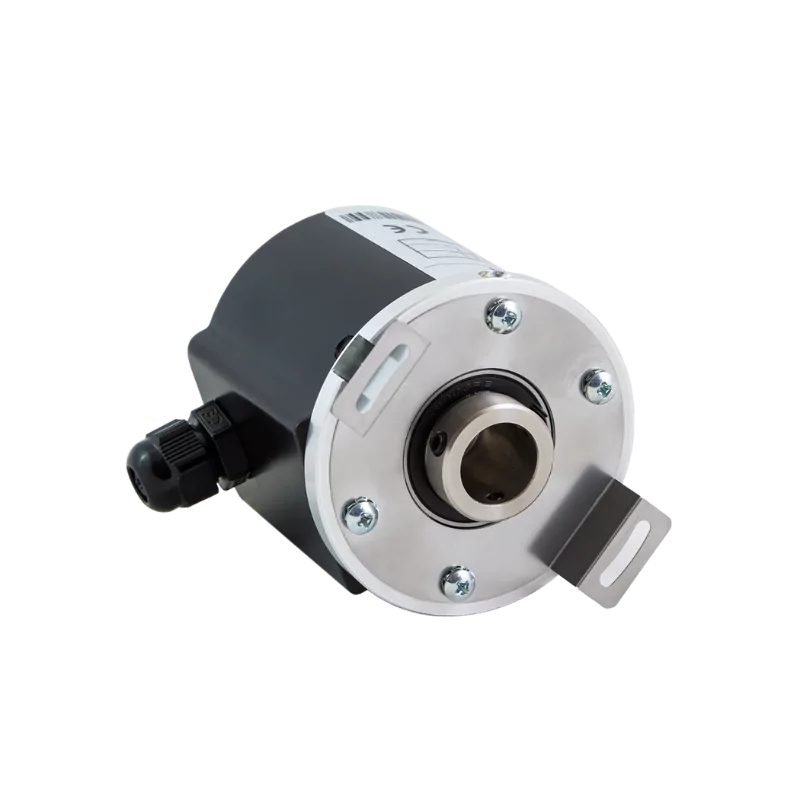

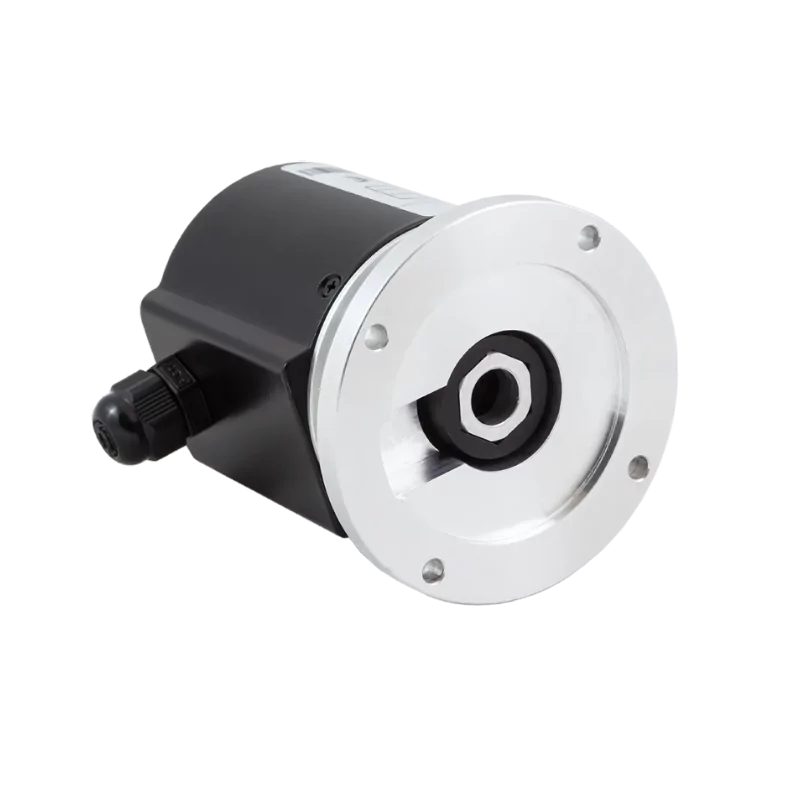

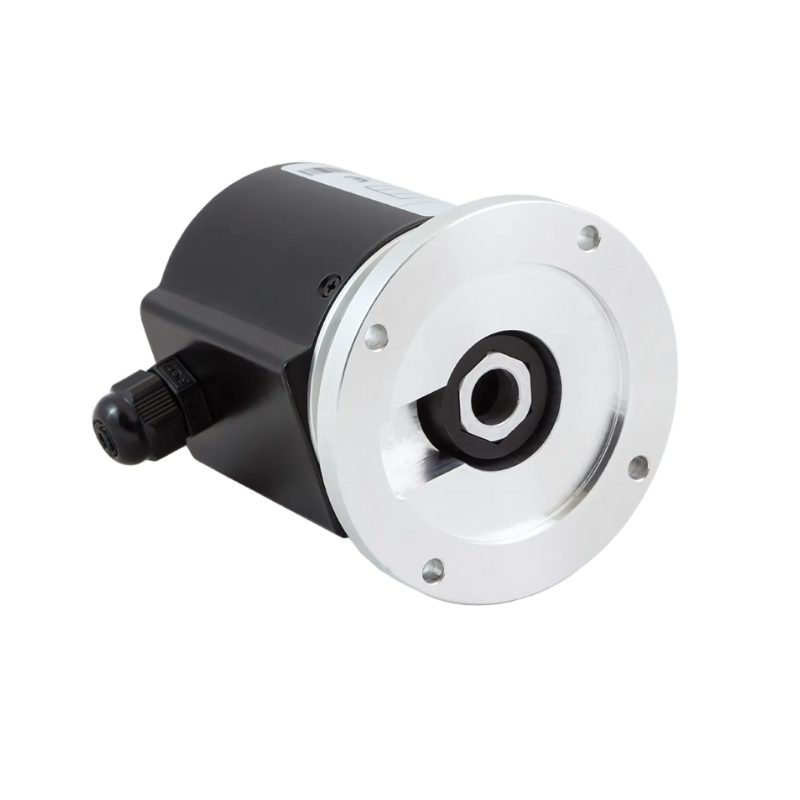

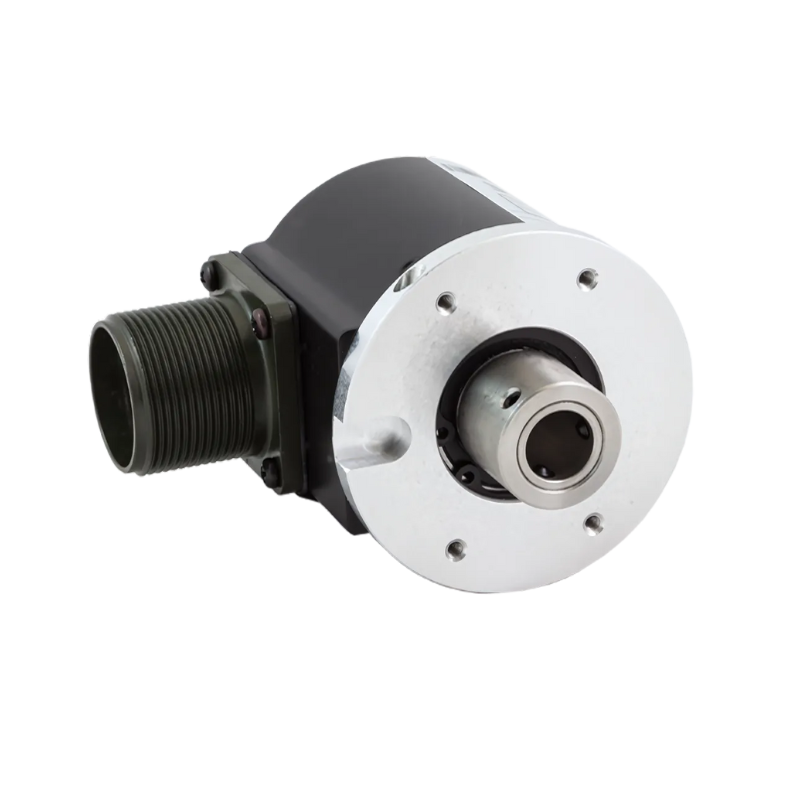

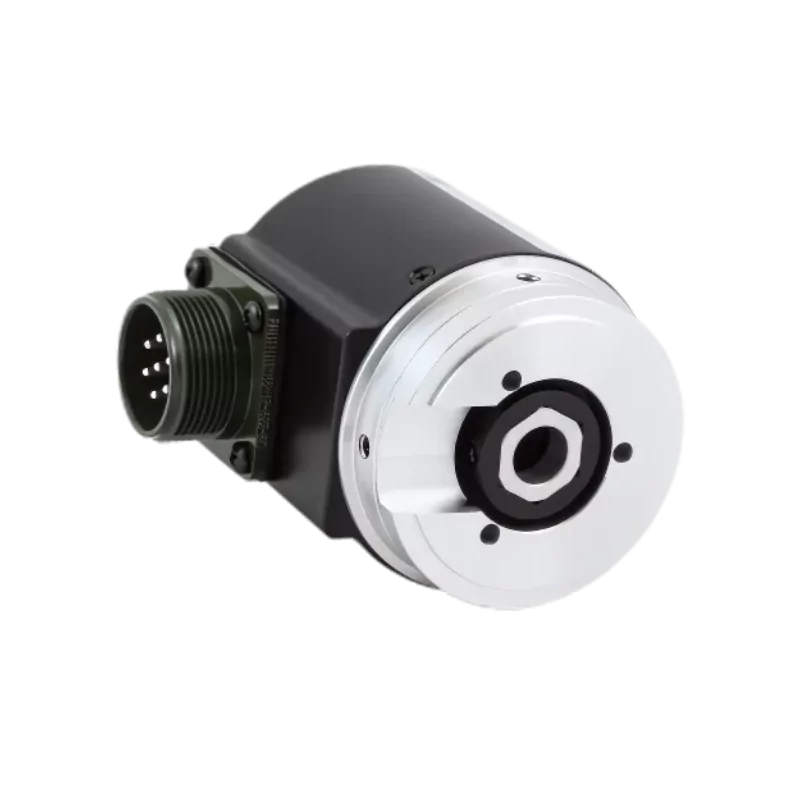

Le boitier en aluminium des codeurs RE400 et REM400 offre un degré de protection environnementale élevé IP65. Plusieurs options de raccordements mécaniques et diamètres d'axes sont proposés : accouplement par bride Ø53,5 mm (RE400), Ø72 mm (RE470) ou arbre creux (RE410 / RE450).
Ces codeurs incrémentaux sont proposés avec 8 à 2048 (REM) et 2 à 12500 (RE) impulsions par tour. Ils peuvent être fournis avec ou sans impulsion zéro (RE/REMXX1), en sortie push-pull, line driver, ou NPN (RE) via connecteur en position axiale ou radiale.
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position angulaire / Rotation |
| Sortie | Câble ou connecteur, axial ou radial |
| Sortie données | NPN open collector, push-pull, 5V line driver alim 5/30V), 5/30V line driver alim 5/30V) |
| Alimentation | 5 - 30 Vcc |
| Résolution | 2 à 12500 imp/tr (optique) / 8 à 2048 imp/tr (magnetique) |
| Point de référence | avec ou sans |
| Dimensions | Boitier aluminium Ø58 mm |
| Protection | IP65 |
| Informations complémentaires | Axe Ø 6, 8, 10, 12, 14, 15 mm suivant variante |
