Série HLS

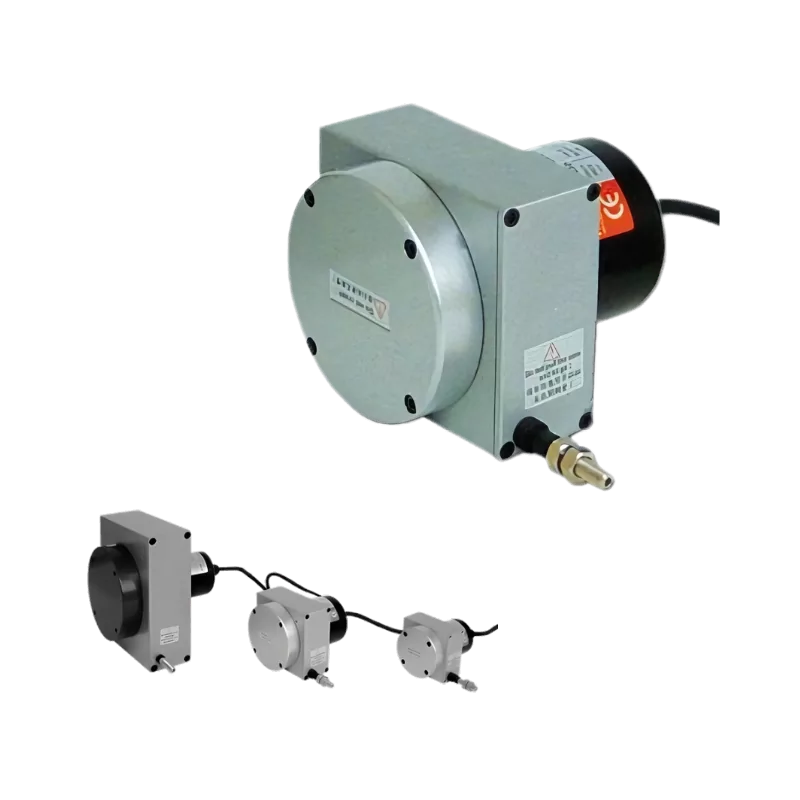

Capteur potentiométrique linéaire à câble Les codeurs à fil ELAP de la série HPS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 8 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions d'utilisation difficiles. Les modèles Elap HPS sont disponibles avec des courses allant de 250 mm à 8 m avec une sortie potentiomètre de 5 KOhm et une linéarité de ±0.25%. Une sortie signal 4-20 mA ou 0-10 V est disponible en option. Les capteurs numériques à câble types HPS-S, HPS-M et HPS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.

Capteurs numériques linéaires absolus à câble Les capteurs linéaires à câble Elap de la série WDS associent un enrouleur à câble à un codeur absolu MEM-BUS ou MEM à haute résolution multitours Elap. Ils sont disponibles avec différents protocoles de communication - EtherNet/IP, EtherCAT, PROFINET, Profibus, CANopen ou signal de sortie SSI. Le codeur numérique utilisé fournit des valeurs haute résolution (28 ou 29 bit) et plusieurs longueurs de mesure sont disponibles de 3 à 15 m. Le boîtier du codeur à câble Elap WPS est réalisé en aluminium et le câble est en acier inoxydable enduit de polyamide.

Capteurs numériques linéaires absolus à câble Les transmetteurs linéaires à câble Elap de la série WPS sont composés d'une mécanique à enrouleur couplée à un codeur absolu MEM-BUS ou MEM à haute résolution multitours Elap. Ils sont disponibles avec différents protocoles de communication - EtherNet/IP, EtherCAT, PROFINET, Profibus, CANopen ou signal de sortie SSI. Le codeur numérique utilisé fournit des valeurs haute résolution (28 ou 29 bit) et deux courses de mesure sont disponibles : 2300 ou 5000 mm. Le boîtier du codeur à câble Elap WPS est réalisé en nylon renforcé de fibres de verre et le câble est en acier inoxydable enduit de polyamide.

Compteur / Afficheur multifonctions Le CM78N est une électronique de conditionnement qui regroupe différentes fonctionnalités en une seule unité et deux variantes. Le modèle type C01 fonctionne comme compteur à 2 présélections, compteur partiel/total et compteur de cycles avec présélection du cycle. La variante type C02 peut être utilisé comme un afficheur de position à 2 points de consigne ou comme afficheur de la valeur mesurée en absolu ou relatif avec deux points de consigne. Une liste de paramètres de réglage accessible facilement via les touches frontales (type d'entrées/sorties, cycle opératoire, direction de comptage, position du point décimal, facteur de multiplication) permet d'adapter le CM78N aux spécificités de chaque application de mesure et contrôle sur machines industrielles.
