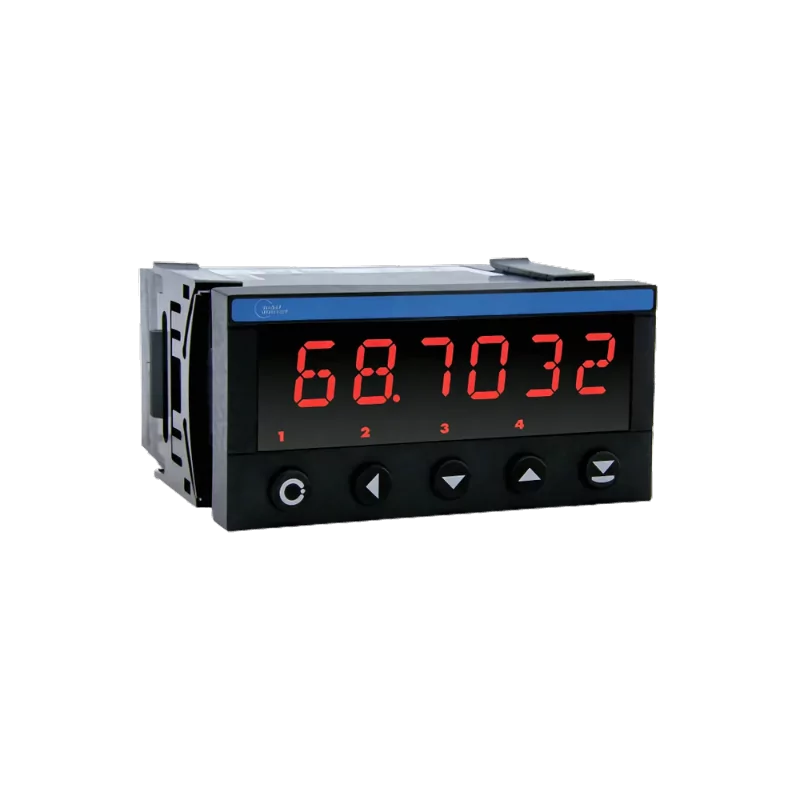

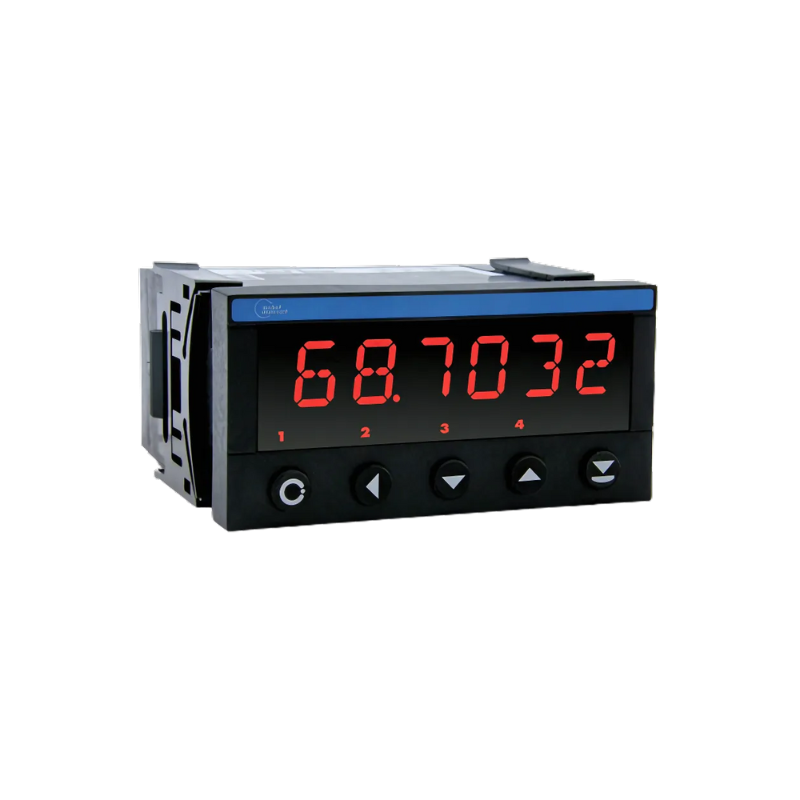

OM602UQC

Compteur / Afficheur multifonctions Le CM78N est une électronique de conditionnement qui regroupe différentes fonctionnalités en une seule unité et deux variantes. Le modèle type C01 fonctionne comme compteur à 2 présélections, compteur partiel/total et compteur de cycles avec présélection du cycle. La variante type C02 peut être utilisé comme un afficheur de position à 2 points de consigne ou comme afficheur de la valeur mesurée en absolu ou relatif avec deux points de consigne. Une liste de paramètres de réglage accessible facilement via les touches frontales (type d'entrées/sorties, cycle opératoire, direction de comptage, position du point décimal, facteur de multiplication) permet d'adapter le CM78N aux spécificités de chaque application de mesure et contrôle sur machines industrielles.

Palpeurs numériques haute résolution Les capteurs de déplacement Magnescale de la série DK-800S intègrent des roulements de nouvelle génération aux caractéristiques de durabilité et de glissement supérieures. Les palpeurs DK802S, DK805S et DK812S offrent une conception mince avec un diamètre de corps de seulement 8 mm. Cette série de capteurs de déplacement numériques haute précision est parfaitement adaptée aux mesures automatiques à fort rendement.Durée de vie supérieure à 320 millions de cycles  Résolution maximale de 0,1 µm Vitesse de réponse jusqu'à 250 m/min (à une résolution de 0,5 µm) Câble high-flex standard Protection jusqu'à IP67 avec soufflet Modèles droits, coudés, pneumatiques et à brides Technologie de codage linéaire robuste Haute précision de mesure sur toute la plage

Codeur incrémental optique à haute résolution Les codeurs incrémentaux de la série REV garantissent des performances élevées en termes de précision de lecture et de stabilité du signal. Leur boîtier en aluminium offre une excellente protection environnementale IP65, ou IP66 avec l'ajout d'un joint torique sur l'axe, qui permet de les utiliser dans des environnements difficiles. Plusieurs options d'axe (Ø6, 8 ou 10 mm) et de raccordements mécaniques sont proposés : bride circulaire Ø58 mm avec centrage Ø50 mm (RE520), Ø36 mm (RE540) ou bride carrée 63,5 x 63,5 mm (RE620). Ces codeurs incrémentaux haute résolution sont proposés avec jusqu'à 50000 impulsions par tour et peuvent être fournis avec ou sans impulsion zéro (REVXX1), en sortie push-pull ou line driver via connecteur axial ou radial.

Palpeurs numériques usage général Les capteurs de déplacement numériques Magnescale de la série DT sont compacts avec un corps robuste rectangulaire facilitant leur intégration en production ou au laboratoire. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité, précision et économie.Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

Codeurs incrémentaux Ø 50 mm Robustes et fiables, les codeurs rotatifs de la série SEB/SEB-Z sont prévus pour les utilisations en conditions difficiles. Leur boîtier en plastique ABS offre une protection environnementale élevée IP65 qui peut être portée à IP66 avec le joint torique optionnel monté sur l'arbre du codeur. Ces capteurs à technologie optique sont disponibles en version bidirectionnelle (SEB) ou bidirectionnelle avec référence zéro (SEB-Z) pour un nombre d'impulsions par tour entre 2 et 12500. Les variantes types SEB-M et SEBZ-M qui fonctionnent selon un principe de détection magnétique, sont proposées avec un nombre d'impulsions par tour allant de 8 à 2048. Les signaux de sortie NPN, push-pull ou line-driver sont disponibles via un connecteur en position axiale ou des fils nus.

Codeurs incrémentaux Ø 58 mm à bride circulaire La série RE utilise un principe de détection optique d'incréments opaques et transparents alors que les variantes de la série REM convertissent un champ magnétique sinusoïdal (aimant permanent sur l'axe) en sortie impulsionnelle. Le boitier en aluminium des codeurs RE500 et REM500 offre un haut degré de protection IP65 (IP66 avec joint torique). Plusieurs raccordements mécaniques sont possibles (axe Ø6 à Ø11 mm) : masque de centrage Ø50 mm taille 23 (RE520) ou Ø36 mm (RE540), bride type RE0444 (RE530). Ces codeurs incrémentaux sont proposés avec 8 à 2048 (REM) et 2 à 12500 (RE) impulsions par tour. Ils peuvent être fournis avec ou sans impulsion zéro (RE/REMXX1), en sortie push-pull, line driver, ou NPN (RE) via connecteur axial ou radial.

Transmetteur 2 entrées universelles sur rail DIN L'afficheur polyvalent OMX 103 est un conditionneur de signaux mesure programmable pour montage sur rail DIN. Il est conçu pour offrir performance et simplicité au meilleur prix. Equipé de série d'un affichage LCD rétroéclairé, il permet une lecture facile des valeurs mesurées et de ses paramètres de configuration. L'OMX 103UNI est un instrument multifonctions proposant huit types d'entrées possibles que l'utilisateur peut configurer sans effort selon ses besoins spécifiques à l'aide d'un menu convivial. Intégrant l'association d'un convertisseur A/N et d'un microcontrôleur 32 bits, le modèle OMX 103UNI assure une excellente précision de mesure, une stabilité de signal de haute qualité mais aussi une facilité d'utilisation remarquable.

Codeur linéaire à câble Les codeurs à fil ELAP de la série HLS sont la réponse idéale aux applications industrielles qui exigent une grande précision et une longueur de mesure atteignant 12 mètres. Ils sont robustes, faciles à installer, très bien protégés contre les conditions environnementales difficiles. Les modèles Elap HLS sont disponibles avec des courses allant de 1 à 12 m et des résolutions de 0,04 à 1 mm. Le signal de sortie peut être push-pull ou line driver. Les capteurs numériques à câble types HLS-S, HLS-M et HLS-L se différencient par leur encombrement mécanique et leur amplitude de mesure.
