Modèle ILEC
Capteur de force type poutre en cisaillement pour pesage jusqu'à 1 t
Le modèle ILEC est un capteur de pesage idéal pour les mesure dans des plateformes de pesage jusqu'à 600 x 600 mm. Il convient également aux intégrations dans des systèmes et procédés de dosage de produits par pesée de cuves ou réservoirs. Toutes les variantes du capteur ILEC offrent une protection environnementale IP67 en précision OIML C3 (± 0,03 %).
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 200 / 300 / 500 / 800 / 1000 kg |
| Précision | ± 0,03%PE |

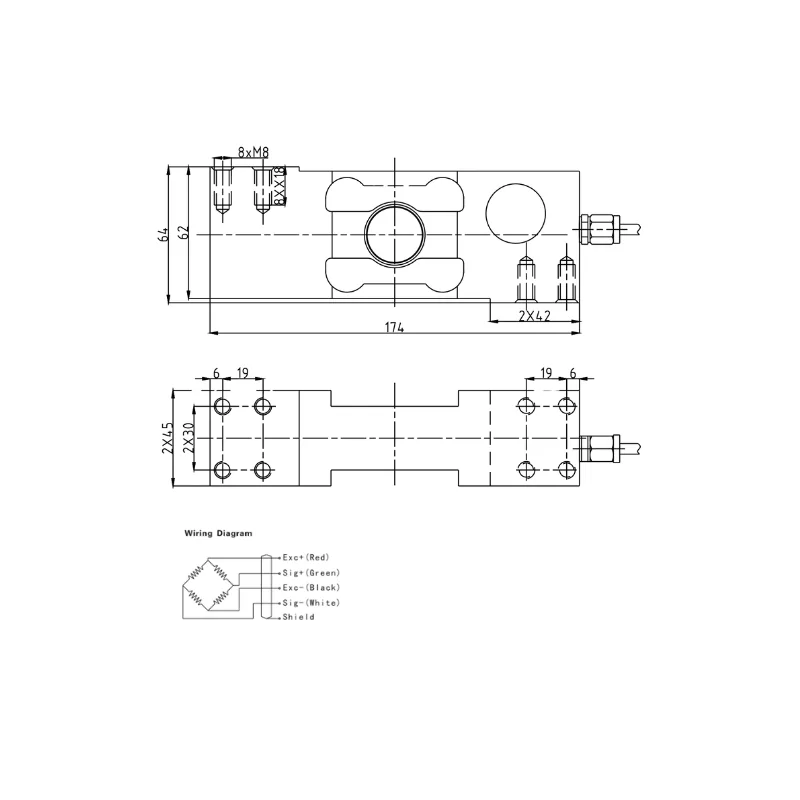

| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 3 m |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 2.0 ± 0,2 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 5 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP67 |
| Informations complémentaires | Dimensions max plateforme 600x600 mm |
Caractéristiques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 200 / 300 / 500 / 800 / 1000 kg |
| Précision | ± 0,03%PE |
| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 3 m |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 2.0 ± 0,2 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 5 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP67 |
| Informations complémentaires | Dimensions max plateforme 600x600 mm |
