Modèle IL
Capteur pour pesage de capacité 50 kg à 2 t, type poutre en cisaillement
Le modèle IL est un capteur de force économique et précis conçu pour les intégrations dans des plateformes de pesage de charges lourdes jusqu'à 800 x 800 mm, systèmes et procédés de dosage de produits par pesée de cuves ou réservoirs. Toutes les variantes du capteur IL offrent robustesse et précision OIML C3 (± 0,03 %) avec une protection environnementale IP65.
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 50 / 100 / 150 / 200 / 250 / 300 / 500 / 1000 / 2000 kg |
| Précision | ± 0,03%PE |

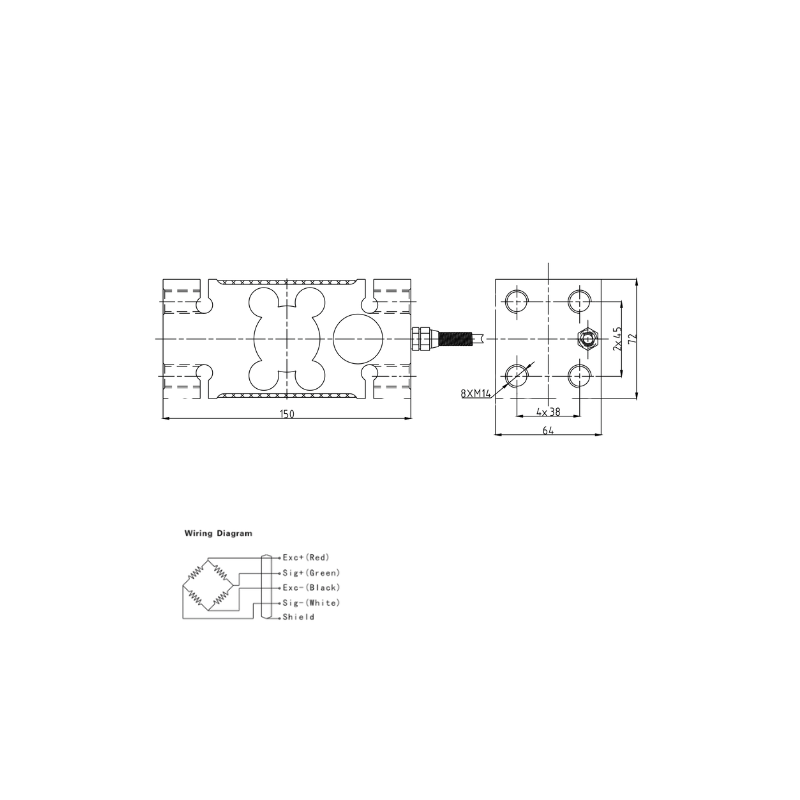

| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 3 m |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 2.0 ± 0,2 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 5 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP65 |
| Informations complémentaires | Dimensions max plateforme 800x800 mm |
