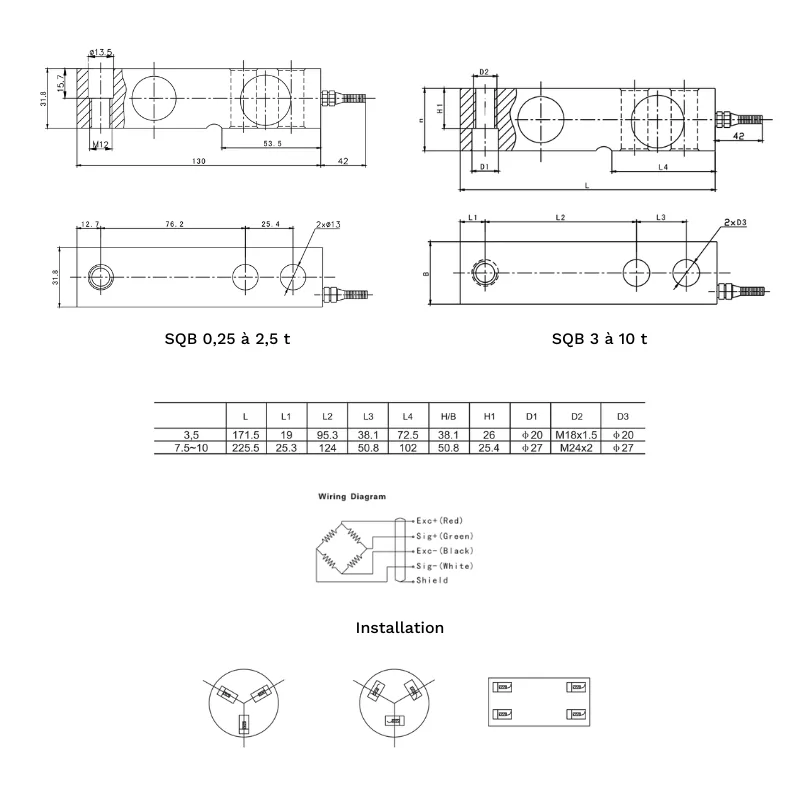

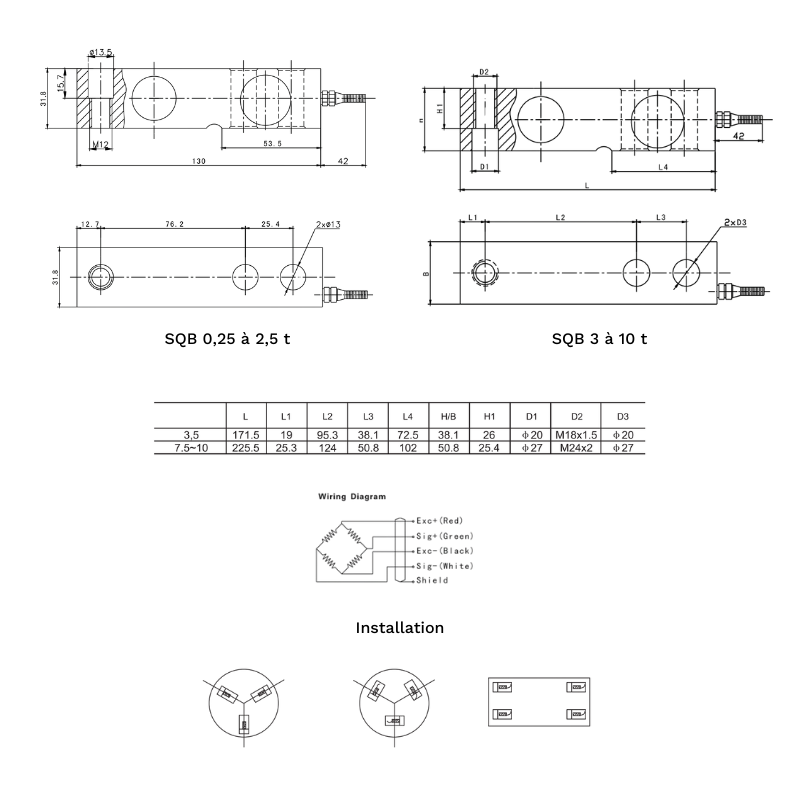

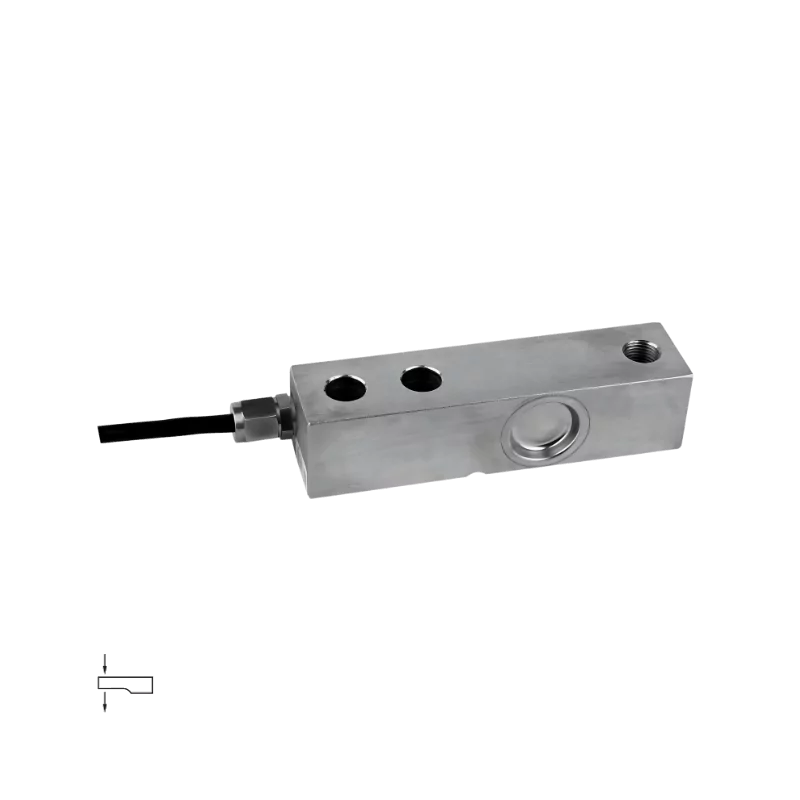

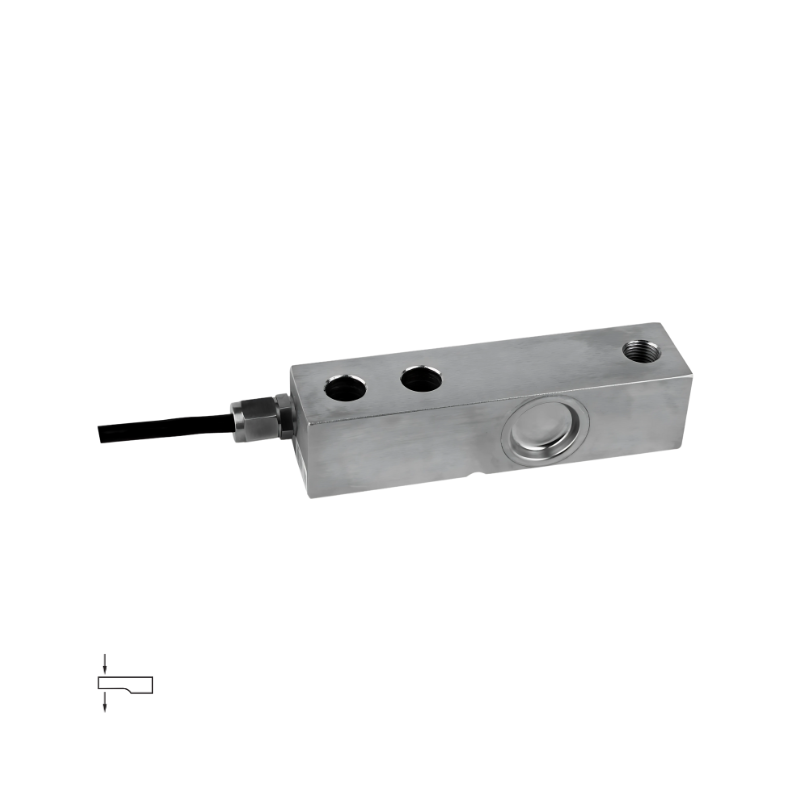

Modèle SQB
Capteur de pesage type poutre de cisaillement en capacité de 3 à 10 t
Le capteur de force type SQB est un modèle spécialement conçu pour le pesage de charges importantes sur plateformes ou autres installations industrielles de forte capacité. Sa conception en alliage robuste associée à son pied adaptable ou à son module de pesage le destinent tout particulièrement au pesage de machines et équipements de stockage industriels. Les variantes du capteur SQB présentent un indice de protection environnementale IP66 avec une précision OIML classe C3 (± 0,03 %).
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 3 / 5 / 7,5 / 10 t |
| Précision | ± 0,05%PE - OIML C3 (150 kg à 5 t)) |
| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 4,2 m (3 et 5 t), 5 m (7,5 et 10 t) |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 3.0 ± 0,003 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 3 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP66 |
| Informations complémentaires | Modules de montage disponibles en option |
Caractéristiques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 3 / 5 / 7,5 / 10 t |
| Précision | ± 0,05%PE - OIML C3 (150 kg à 5 t)) |
| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 4,2 m (3 et 5 t), 5 m (7,5 et 10 t) |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 3.0 ± 0,003 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 3 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP66 |
| Informations complémentaires | Modules de montage disponibles en option |
