Modèle SB
Capteur de force de cisaillement type poutre en capacité de 0,3 à 25 t
Le modèle SB est un capteur de force idéal pour la conception de plateformes et ponts de pesage de grande capacité. Sa conception robuste et ses accessoires le destinent tout aussi bien à toutes les intégrations dans des systèmes et procédés de pesage de cuves, silos et réservoirs. Les variantes du capteur SB offrent une protection environnementale IP66 ou IP67 (capacités 15, 20 et 25 t) en précision OIML C3 (± 0,03 %).
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force |
| Technologie | Jauge de déformation |
| Etendue de mesure | 0,3 / 0,5 / 1 / 2 / 3 / 5 / 7,5 / 8 / 10 / 15 / 20 / 25 t |
| Précision | ± 0,03%PE - OIML C3 (1 t à 5t) |

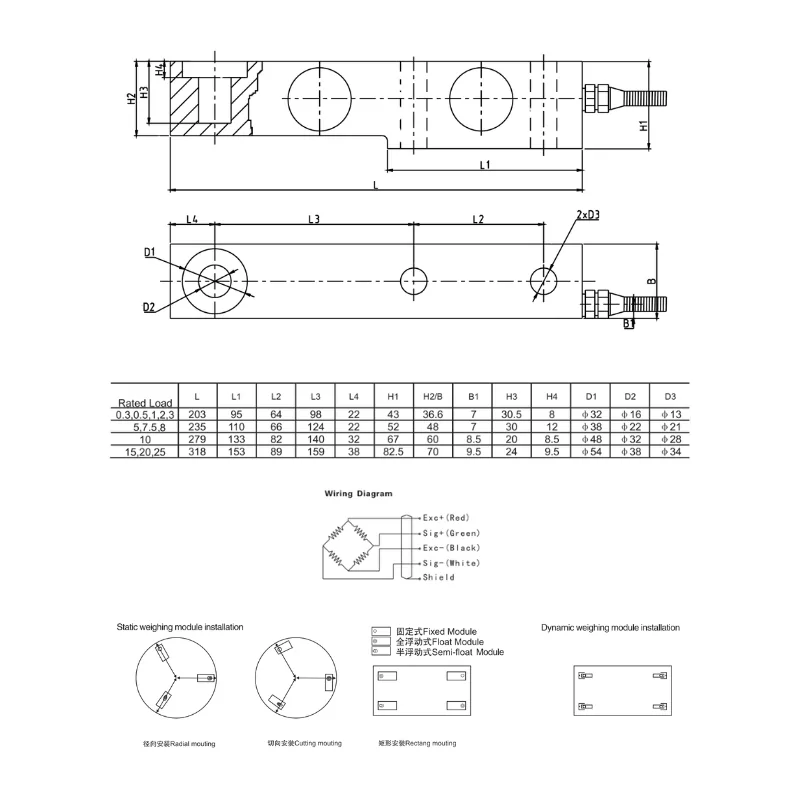

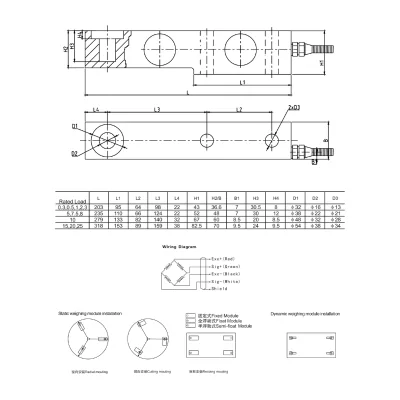

| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 2,6 m (0,3 à 2,6 t), 3,5 m (3 t), 5,2 m (5 à 8 t), 7 m (10 t), 12 m (15 à 25 t) |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 2.0 ± 0,002 mV/V |
| Impédance d'entrée / sortie | 400 ± 20 Ω / 352 ± 3 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 200 %PE |
| Protection | IP66 / IP67 (capacités 15, 20 et 25 t) |
| Informations complémentaires | Modules de montage disponibles en option |
