Mesure de contact entre rouleaux

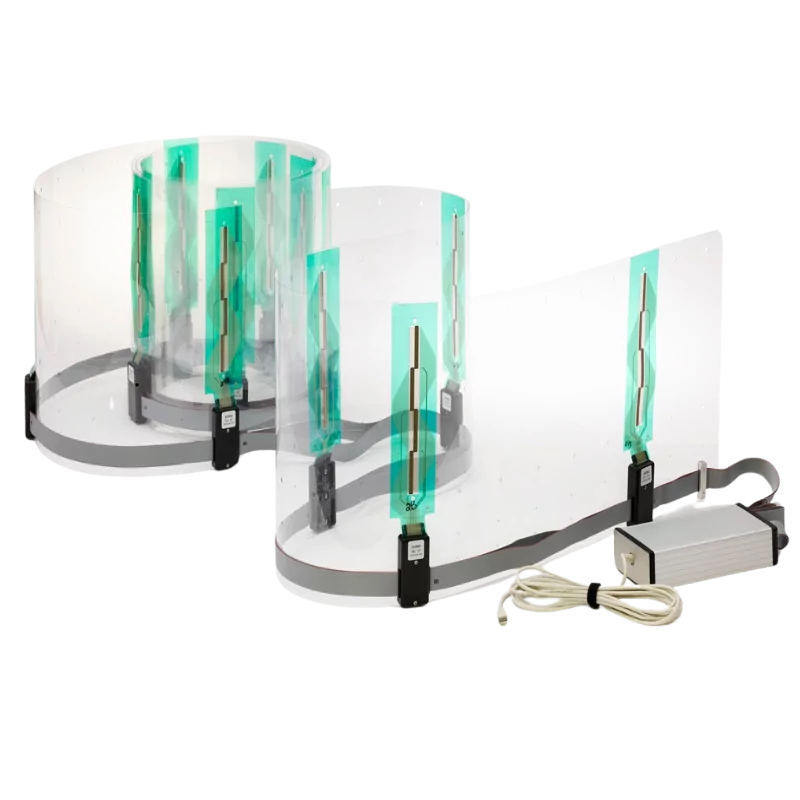

Le système NPAT™ enregistre les empreintes de pincement et la répartition relative des pressions de pincement entre les rouleaux. Le réseau de capteurs du NPAT™ peut couvrir une très grande surface tout en ne nécessitant qu'une seule électronique d’acquisition de données.

Le système d’alignement de rouleaux et de réglage du pincement NPAT™ est un outil de cartographie de nip complet qui élimine toute incertitude dans le réglage des machines à rouleaux. Les visualisations graphiques des données en temps réel du système NPAT™ permettent de vérifier que le contact de pincement sont uniformes sur toute la longueur du rouleau. Les différentes variantes du système donnent la possibilité de mesurer des largeurs de nip comprises entre 6,35 mm et 215,9 mm.

Documentation

Recevoir une info ou un devis

Demande d'information / devis

NPAT™

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Remises et livraison

Référence NPAT Marque Tekscan

Favoris

Description

En bref

Représentation visuelle claire de la répartition de pression, de la largeur du pincement et de l’alignement transversale des rouleaux
Affichage en temps réel de la carte de pression sur toute la longueur de contact des rouleaux et de la position du centre des forces avec quantification relative des forces représentée en direct sous forme d'histogramme ou de courbe de profil de contact
Connexion USB avec interface logicielle compatible tablettes tactiles pour une utilisation facile sur le terrain
Comparaison d'enregistrements pour faciliter le suivi périodique et prévenir les défauts de qualité ou l'endommagement des équipements
Objectivation de nip en direct pour des réglages rapides et documentés d'alignement, de force de serrage et d'usure entre rouleaux

Mesure de pincement entre rouleaux de lamination

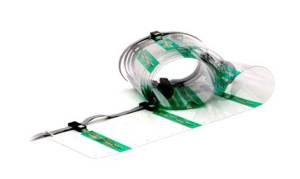

Le NPAT™ est un système qui permet de cartographier les empreintes de pincement et la répartition de la pression relative entre les rouleaux. Le système utilise un capteur composé d’un réseau de bandes minces et flexibles sensibles à la pression, qui peuvent être configurées en fonction des dimensions de vos rouleaux. Les données fournies par le NPAT assurent le paramétrage correct de la machine et le bon alignement des rouleaux, ce qui se traduit par un meilleur rendement de production.

Logiciel d'acquisition clair et efficace

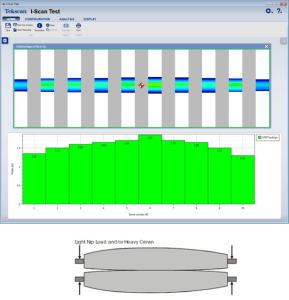

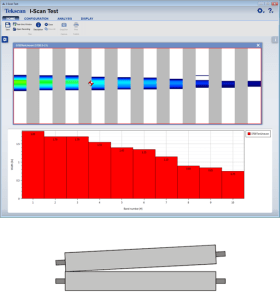

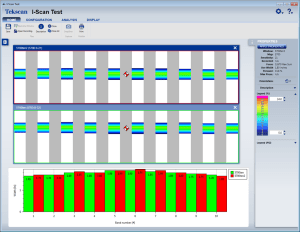

Le logiciel inclus offre une interface utilisateur simple qui permet une configuration rapide et efficace de la machine. Il dispose d’un ensemble rationalisé de caractéristiques qui permet à l’utilisateur d’identifier facilement l’uniformité de l’écrasement. La répartition de la pression sur chaque bande est affichée et peut être sauvegardée comme une image instantanée. Les fonctionnalités supplémentaires incluent :

Affichage en temps réel du profil de pression par bande sur toute la longueur du rouleau
Graphiques de nip et forces relatives de chaque bande de mesure
Un indicateur du centre des forces permet de vérifier la répartition uniforme de la charge
Echelle couleur des valeurs de pression
Comparaison des données en temps réel avec les mesures de référence préalables
Fournit des données de largeur moyenne de pincement et de pression relative
Peut être utilisé avec une poignée Evolution existante

Configurations NPAT™

Il existe neuf systèmes standard ayant chacun leur propre espacement. Tous les systèmes ont une largeur de mesure du nip comprise entre 44,45 mm et 223,5 mm. Le système est capable de mesurer des pressions pouvant atteindre 4 500 psi.

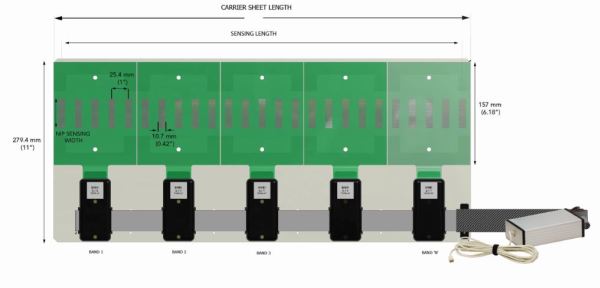

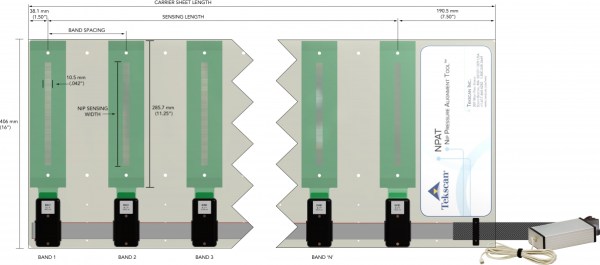

Réseau configurable de bandes de mesure
Porte-bandes pour maintenir les bandes/boîtier correctement alignés pendant l’utilisation
Boîtier de protection pour la poignée Evolution™
Bandes interchangeables et faciles à entretenir sur le terrain
Trois modèles de capteurs de résolutions pour supporter différentes dimensions de rouleaux
Facilement enroulable pour le rangement

Informations techniques

Caractéristiques

Type de produit	Système de mesure
Grandeur mesurée	Pression (et répartition)
Technologie	Piezorésistif
Alimentation	USB
Zone sensible	Modèle 5700 : 223,5 x 457,2 mm à 223,5 x 6400,8 mm Modèle 5705 : 44,5 x 355,6 mm à 44,5 x 1625.6 mm Modèle 5707 : 201,2 x 1524 mm à 201,2 x 10 000 mm
Résolution	Modèle 5700 : 1,3 mm Modèle 5705 : 1,3 mm Modèle 5707 : 1,5 mm
Compatibilité	Windows 10/11
Connexion	USB

* soumis à validation du dossier par notre partenaire cegelease / medilease

Produits associés

Voir le produit →

Système Tekscan ELF - Mesure de force sur USB, 1 à 16 capteurs piézorésistifs FSR FlexiForce sur PC Windows

ELF™

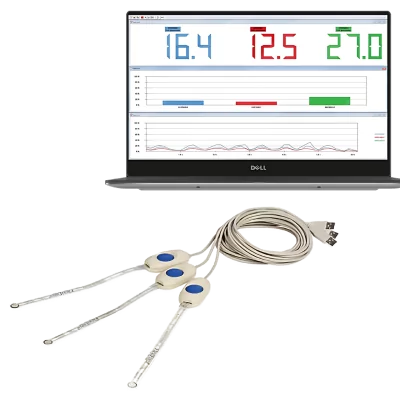

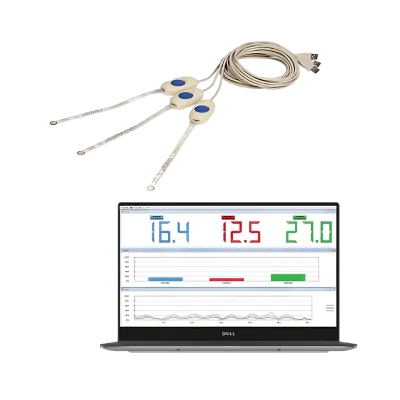

Système de mesure FlexiForce™ USB Le système ELF™ (Economical Load & Force Measurement) est une solution complète de mesure de force facile à utiliser et économique. Il permet d'utiliser la technologie piezorésistive FlexiForce sur PC Windows : lecture en temps réel (forces, courbes temporelles, histogramme), ajustement des sensibilités et étalonnages individuels des capteurs, export CSV. Notre solution de base comprend un logiciel (standard ou acquisition haute vitesse) compatible Windows 10/11, deux connecteurs USB (amplification individuelle réglable par logiciel), un capteur FlexiForce B201 de chaque gamme (L-M-H) et un pack de 10 concentrateurs de charge.

Voir le produit →

ELF™

Voir le produit →

système Tekscan I-Scan Evolution USB, cartographie de pression dynamique pour R&D et essais, visualisation et mesure de contact

I-Scan™ Evolution (pression)

Système standard de cartographie de pression I-Scan Evolution est la solution polyvalente de mesure des pressions d'interface de Tekscan. Configurable en fonction des besoins de chaque application et évolutif, I-Scan Evolution prend en charge de nombreux modèles de capteurs matriciels via une ou plusieurs électroniques de connexion sur USB. Le choix des références peut se faire parmi plus de 200 options de formes, résolutions et étendues de mesures variées (personnalisation possible). L'interface intuitive et complète du logiciel I-Scan, permet de visualiser les cartographies de pression en temps réel ou après enregistrement jusqu'à 100 images par seconde, de tracer des courbes de force, pression et surface de contact, de localiser le centre des forces, sa trajectoire, exporter en CSV, etc.

Voir le produit →

I-Scan™ Evolution (pression)

Voir le produit →

Fujifilm Prescale HT LLW "Medium Pressure", mesure de pression en couleur de 10 à 50 MPa, compatible Prescale Mobile

Prescale LLW HT

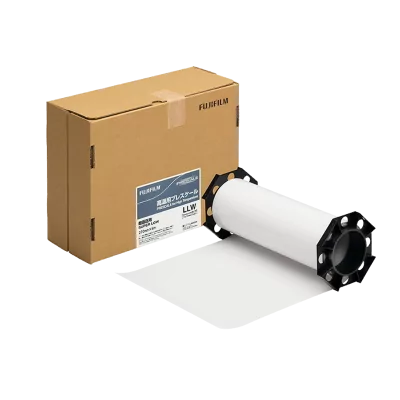

"Super Low Pressure for High Temperature" - Mesure de pression entre 0,5 et 2,5 MPa Prescale LLW HT est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc. Le film Prescale LLW HT cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné en rouleaux de 270 mm x 6 m.
