MG80-SC

Afficheurs pour séries DK, DK800S et DT Les compteurs LT30, LT10A et LT11A suivant les capteurs à connecter, sont prévus pour la connexion de un ou deux palpeurs numériques Magnescale. Ils sont compacts, légers et peuvent être montés en face avant d'un panneau de contrôle. Ils affichent la mesure courante, les valeurs pics, max et min, la somme ou la différence des deux mesures lorsque deux capteurs sont connectés. Les compteurs LT disposent d'une fonction de comparateur pour les tests de tolérance, peuvent déclencher des sorties relais et informent l'utilisateur d'une erreur de comptage par une alarme de survitesse. Tous les modèles LT sont disponibles avec une ou deux entrées et sortie BCD ou RS-232C en option.

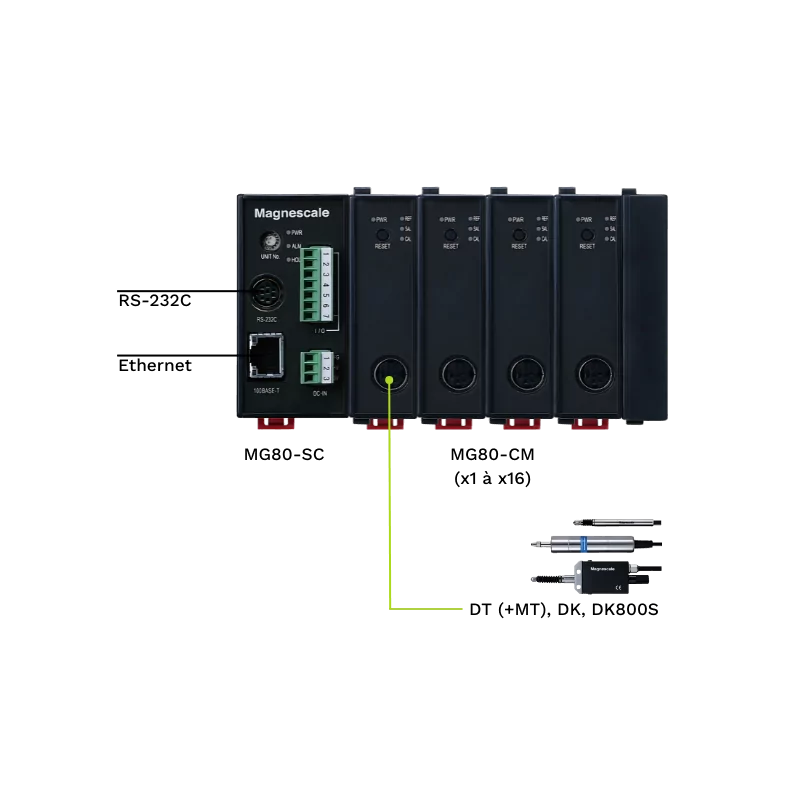

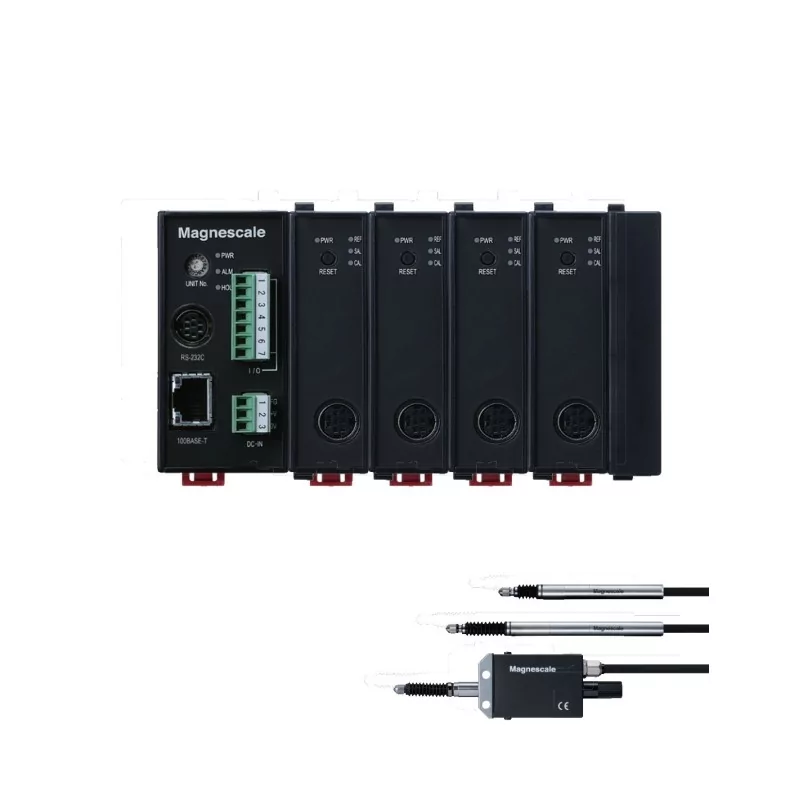

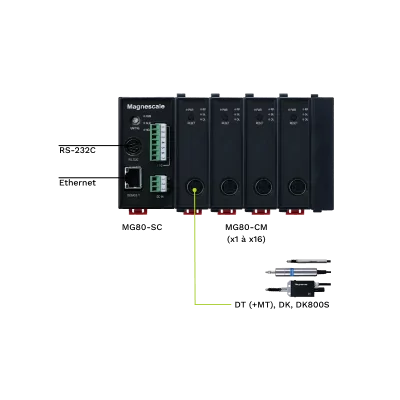

Interface Ethernet, EtherNet/IP, PROFINET ou EtherCAT pour séries DK, DK800S et DT Suivant le module de communication MG80 sélectionné, les données de 1 à 16 palpeurs des séries DK800S, DK et DT connectés à leurs unités de conditionnement MG80-CM sont transmises suivant le protocole de communication EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes composés d'un MG80-XX et de plusieurs MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de capteurs jusqu'à 255 et même 65 535 palpeurs en EtherCAT. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties numériques. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Système d'acquisition Ethernet pour séries DK, DK800S et DT Comprenant une interface tactile LCD 7" (LT80-NE), un conditionneur multi-axes MG80-MA) et de 1 à 16 modules de comptages MG80-CM pour connecter autant de palpeurs numériques des séries DK et DT, cet ensemble Magnescale peut être complété d'un module programmable à 8 entrées et 8 sorties numériques. L'interface LT80 affiche la mesure courante, les pics, valeurs max et min, une somme ou une soustraction ainsi que l'état des entrées/sorties et communique sur Ethernet ou sauvegarde les données sur support flash USB ou carte SD. La solution est idéale pour l'identification et le tri de pièces et le contrôle de tolérance (fonction intégrée de comparateur à 2 / 4 états). Les interfaces se montent sur rail DIN, l'afficheur sur support VESA.
