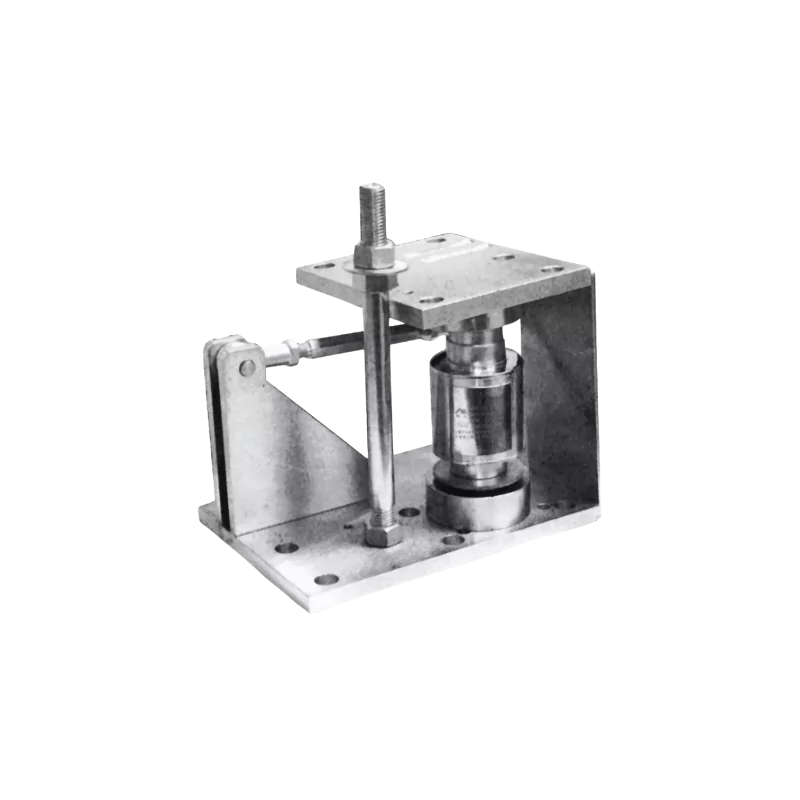

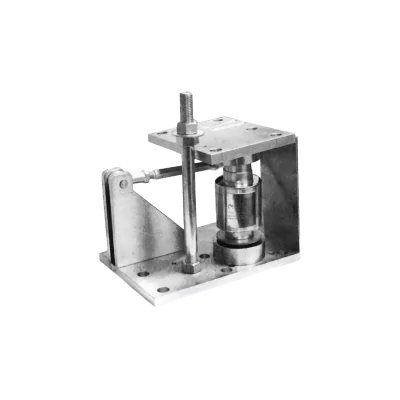

Modèle ZSFY
Capteur de force en compression de capacité 10 à 50 t pour pesage
Le capteur ZSFY est un modèle spécialement conçu pour l'intégration dans des plateformes de mesure de charges importantes comme pour le pesage de camions et autres véhicules lourds. Sa conception protégée de l'environnement (IP68) et son module de montage facilitent la conception et l'adaptation de ce capteur à des configurations mécaniques variées. Le modèle ZSFY offre une précision OIML classe C3 (± 0,03 %PE).
Description
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Force compression |
| Technologie | Jauge de déformation |
| Etendue de mesure | 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 t |
| Précision | ± 0,03%PE - OIML C3 (10 à 50 t) |

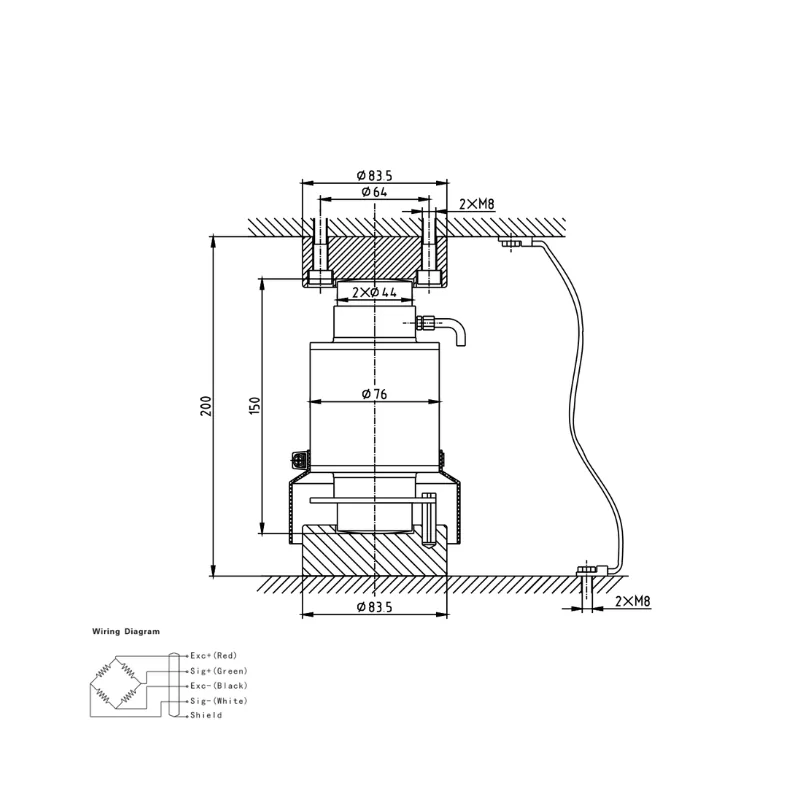

| Sortie | 4 fils nus (rouge alim+ ; noir alim- ; vert signal+ ; blanc signal-) câble longueur 8 m à 16 m suivant capacité |
| Alimentation | 10 à 12 Vcc |
| Sensibilité | 2.0 ± 0,002 mV/V |
| Impédance d'entrée / sortie | 700 ± 20 Ω / 706 ± 7 Ω |
| Matériau | alliage |
| Surcharge admissible / maximale | 150 %PE / 250 %PE |
| Protection | IP68 |
