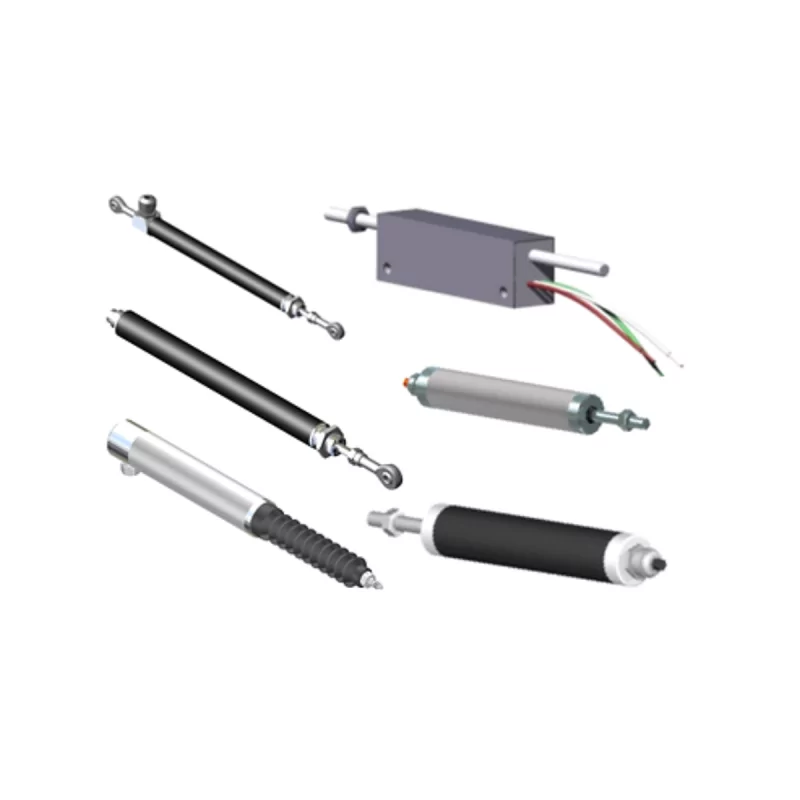

Série HP
Capteurs potentiométriques linéaires
Les capteurs de position GT Joysticks sont des potentiomètres linéaires de haute précision à la fois robustes et très compacts. De fabrication suisse, ils offrent une qualité et une précision exceptionnelles et intègrent une technologie résistive à piste plastique ou à enroulement métallique.
Les modèles HP13, HP15, HP22 et HP28 sont extrêmement fiables et résistants même dans des conditions environnementales extrêmes. Ils peuvent être utilisés pour des mesures de distances directes et absolues dans les applications variées de contrôle commande automatique et de mesure.
Différentes options de course, impédance, connexions, ... sont proposées dans une gamme de modèles standard et des configurations personnalisées pour intégration OEM sont possibles.
Description
HP13
Automatismes, machines-outils, machines pour textiles
Etendues de mesure : 12, 35, 50, 75, 100, 125, 150, 200, 250, 300 mm
Sortie : 1, 2, 5, 10 kΩ (bobine métallique)
Résolution : 0,05 mm
Linéarité : ± 0,7 à 0,2%
Température : -25 à +80°C
Boitier : Ø 13,0 mm - IP60
Sortie : connecteur ou câble
Durée de vie : > 1 000 000 cycles
HP15 CP
Robotique de précision, équipements médicaux
Etendues de mesure : 25 mm Sortie : 5 kΩ (piste plastique) Résolution : 0,01 mm
Linéarité : ± 0,5%
Température : -25 à +80°C
Boitier : 15,2 x 11,4 x 50,0 mm - IP40
Sortie : fils toronnés
Durée de vie : > 1 000 000 cycle
HP16 CP
Robotique de précision, équipements médicaux
Etendues de mesure : 50, 100, 150 mm
Sortie : 5, 10 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,3%
Température : -25 à +80°C
Boitier : 16 x 12 mm - IP40
Sortie : fils toronnés ou câble
Durée de vie : > 1 000 000 cycles
HP22 CP
Machines spéciales, production d'énergie
Etendues de mesure : 25, 50, 100, 150 mm
Sortie : 1, 5 kΩ (piste plastique)
Résolution : 0,01 mm Linéarité : ± 0,25%
Température : -25 à +80°C
Boitier Ø 22 mm - IP61
Sortie : fils toronnés ou câble
Durée de vie : > 1 000 000 cycles
HP28 CP
Equipements de génie civil, géotechniques, véhicules spéciaux, industries mécanique, papetière et agro-alimentaire
Etendues de mesure : 25, 50, 100, 150 mm
Sortie : 1, 5 kΩ (piste plastique)
Résolution : 0,01 mm
Linéarité : ± 0,25%
Température : -25 à +80°C Boitier : Ø 28 mm - IP65
Sortie : fils toronnés ou câble
Durée de vie : > 1 000 000 cycles
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position linéaire / Déplacement |
| Technologie | Potentiométrique |
| Etendue de mesure | -50 à +150 °C |
| Précision | ± 0,5% |
| Sortie données | 1 kΩ / 2 kΩ / 5 kΩ / 10 kΩ |
| Température de fonctionnement | Jusqu'à -20ºC et +105ºC |
