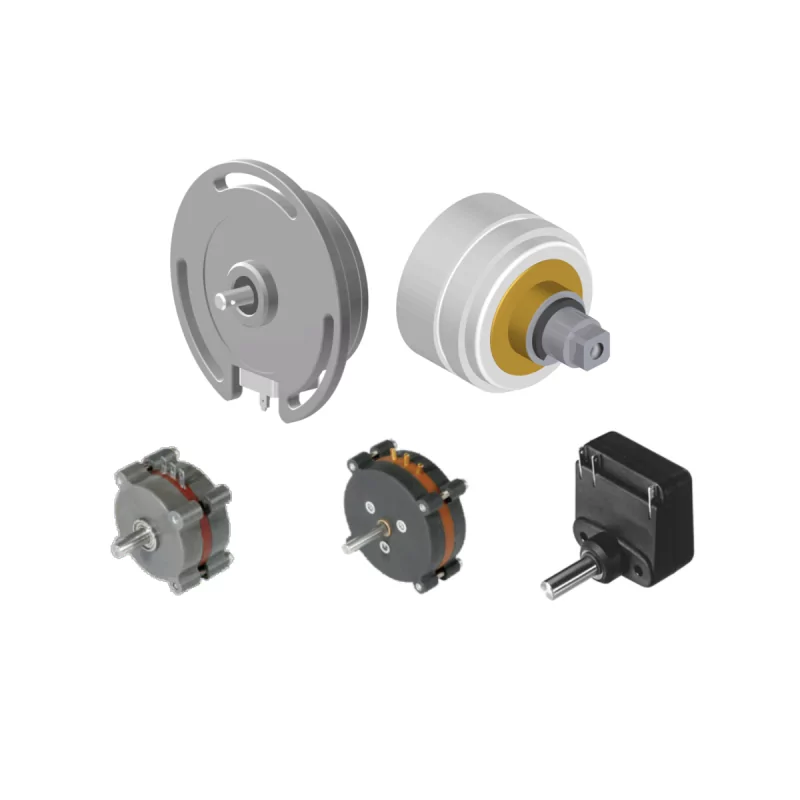

Séries DP et WP
Potentiomètres rotatifs haute précision
Les capteurs de position angulaire GT Joysticks, de fabrication suisse, offrent une qualité et une précision exceptionnelles. Ils sont adaptés aux intégrations en robotique de précision et intègrent une technologie résistive à piste conductrice en plastique ou à enroulement métallique.
Les modèles DP40, DP70, DP120 CP, WP45 CP sont extrêmement fiables et résistants. Ils permettent des mesures angulaires absolues dans des applications de contrôle et de mesure très variées : équipements médicaux, mobilité électrique, ...
Différentes options peuvent être adaptées sur chaque modèle de la gamme standard (étendue de mesure, nombre de pistes, impédance de sortie, ...) et des configurations spécifiques pour intégration OEM sont possibles.
Description
DP40
Automatismes, servomoteurs, asservissements
Etendues de mesure : 345°
Sortie : 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 25 kΩ (bobine métallique)
Nombre de pistes : 1, 2, 3, 4, 5, 6
Température : -20 à +70°C
Boitier : 40 x 40 x 25 mm / Ø 6 mm - IP40
DP70
Automatismes, servomoteurs, tensionneurs
Etendues de mesure : 320° Sortie : 100, 200, 500, 1k, 2k, 5k, 10k, 20k, 50 kΩ (bobine métallique)
Nombre de pistes : 1, 2, 3, 4, 5, 6
Température : -20 à +70°C Boitier : 70 x 70 x 30 mm / Ø 6 mm - IP40
DP120 CP
Véhicules spéciaux
Etendues de mesure : 355° Sortie : 5 kΩ (piste plastique) Nombre de pistes : 1 Température : -30 à +80°C Boitier : Ø 120 x 30 mm / Ø 8 mm - IP65
WP45 CP
Véhicules électriques, pupitres IHM
Etendues de mesure : 20°
Sortie : 5 kΩ (piste plastique) Nombre de pistes : 1 Température : -25 à +75°C Boitier : 45 x 45 mm - IP60
Informations techniques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position angulaire / Rotation |
| Technologie | Potentiométrique |
| Etendue de mesure | 355° |
| Précision | ± 5% |
| Sortie données | 5 k |
| Température de fonctionnement | Jusqu'à -20ºC et +105ºC |
Caractéristiques
| Type de produit | Capteur / Transmetteur |
|---|---|
| Grandeur mesurée | Position angulaire / Rotation |
| Technologie | Potentiométrique |
| Etendue de mesure | 355° |
| Précision | ± 5% |
| Sortie données | 5 k |
| Température de fonctionnement | Jusqu'à -20ºC et +105ºC |
