Prescale LLW
"Super Low Pressure" - Mesure de pression entre 0,5 et 2,5 MPa
Prescale LLW est un film de mesure de pression Fujifilm à positionner entre deux surfaces d'appui. Une fois mis en compression il imprime l'empreinte du contact en couleur révélant l'image de l'interface quantifiée en pression. La lecture des couleurs, par simple comparaison visuelle de la densité de la couleur obtenue avec les couleurs de l'abaque fourni, permet d'analyser les aires de contact par niveau de pression, la pression moyenne, les valeurs locales maximales et minimales des pressions, etc.

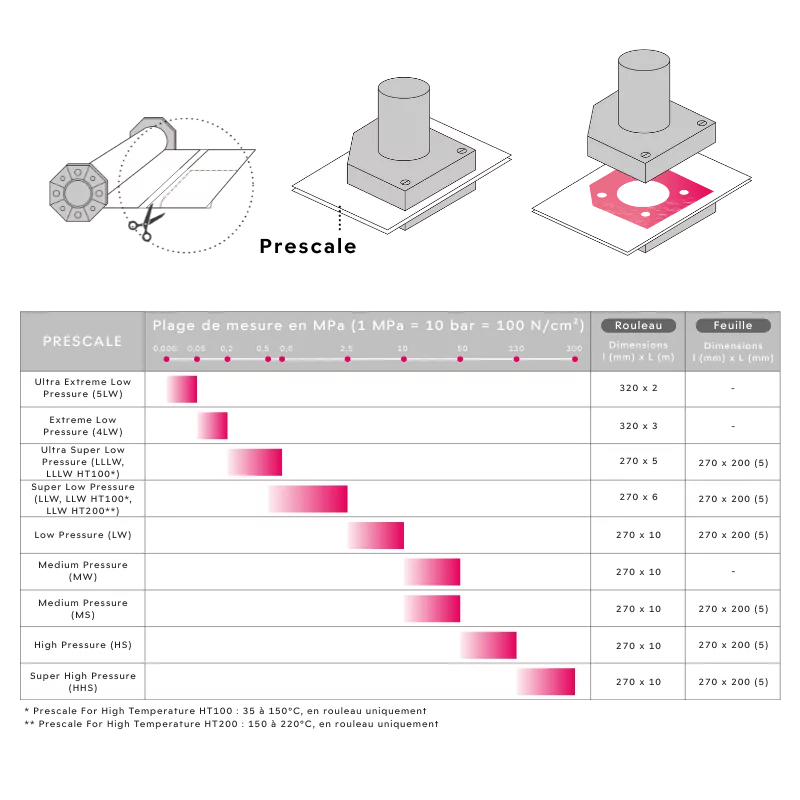

Le film Prescale LLW cartographie les pressions comprises entre 0,5 et 2,5 MPa entre deux objets. Il est disponible en stock France, conditionné par paquets de 5 feuilles de 270 x 200 mm ou en rouleaux de 270 mm x 6 m.
Description
Informations techniques

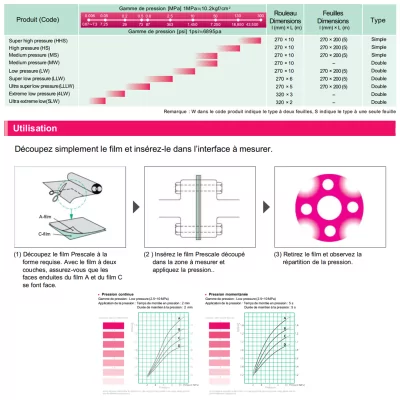

Mode d'emploi Prescale
* Prescale Mobile non compatible avec Prescale MS, HS et HHS
| Type de produit | Film de mesure |
|---|---|
| Grandeur mesurée | Pression (et répartition) |
| Technologie | Coloration chimique |
| Etendue de mesure | 0,5 à 2,5 MPa |
| Gamme | LLW |
| Précision | ± 10% |
| Epaisseur | Film A : 95 ± 10 µm + Film C : 90 ± 10 µm |
| Température de fonctionnement | 20 à 35°C |
| Dimensions | (5) 270 x 200 mm / 270 mm x 6 m |
| Conditionnement | Feuilles (5) Rouleau |
| Options | Rouleau (360 mm x 5 m) / Rouleau (540 mm x 6 m) |
Caractéristiques
| Type de produit | Film de mesure |
|---|---|
| Grandeur mesurée | Pression (et répartition) |
| Technologie | Coloration chimique |
| Etendue de mesure | 0,5 à 2,5 MPa |
| Gamme | LLW |
| Précision | ± 10% |
| Epaisseur | Film A : 95 ± 10 µm + Film C : 90 ± 10 µm |
| Température de fonctionnement | 20 à 35°C |
| Dimensions | (5) 270 x 200 mm / 270 mm x 6 m |
| Conditionnement | Feuilles (5) Rouleau |
| Options | Rouleau (360 mm x 5 m) / Rouleau (540 mm x 6 m) |
