SQ47 / SQ57

Système d'acquisition Ethernet pour séries DK, DK800S et DT Comprenant une interface tactile LCD 7" (LT80-NE), un conditionneur multi-axes MG80-MA) et de 1 à 16 modules de comptages MG80-CM pour connecter autant de palpeurs numériques des séries DK et DT, cet ensemble Magnescale peut être complété d'un module programmable à 8 entrées et 8 sorties numériques. L'interface LT80 affiche la mesure courante, les pics, valeurs max et min, une somme ou une soustraction ainsi que l'état des entrées/sorties et communique sur Ethernet ou sauvegarde les données sur support flash USB ou carte SD. La solution est idéale pour l'identification et le tri de pièces et le contrôle de tolérance (fonction intégrée de comparateur à 2 / 4 états). Les interfaces se montent sur rail DIN, l'afficheur sur support VESA.

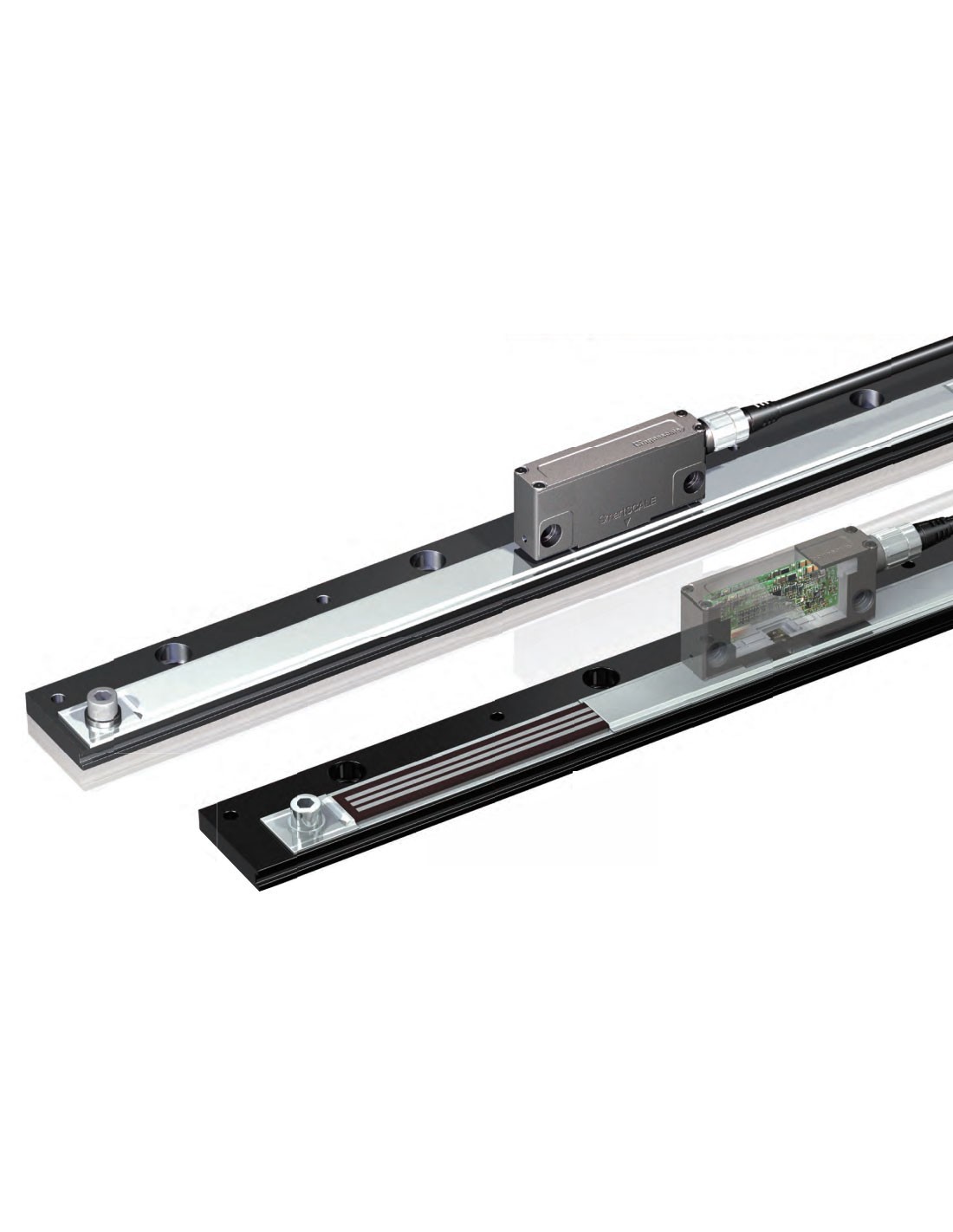

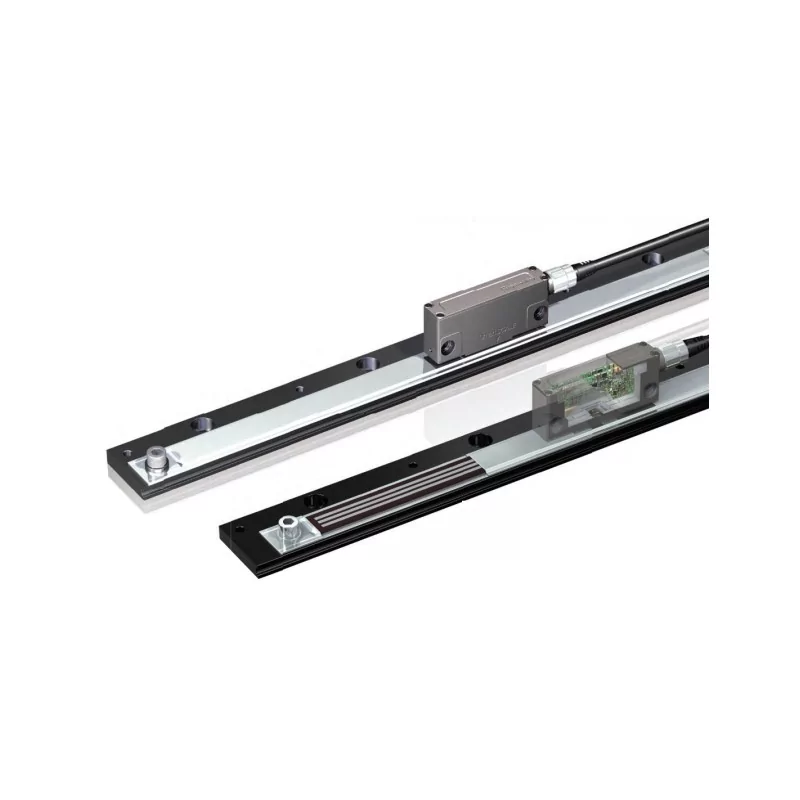

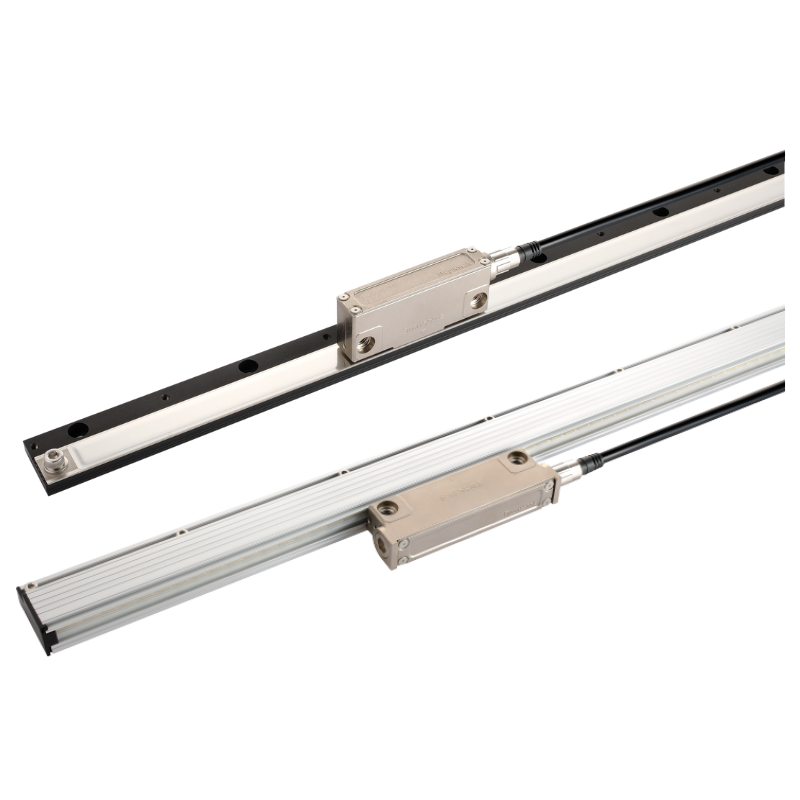

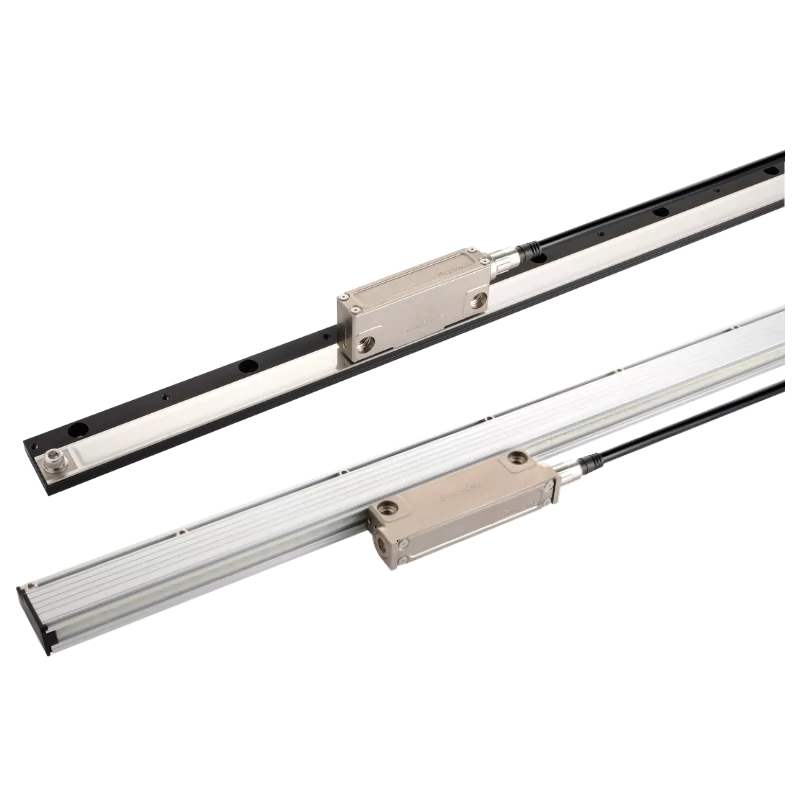

Règle numérique polyvalente Les règles de la série GB-ER intègrent la technologie originale magnétique Magnescale et sa robustesse reconnue dans un ensemble compact et facile à monter avec point de référence intégré. Cette série de produits est idéale pour les applications nécessitant haute résolution, précision et résistance aux conditions difficiles pour un coût contenu. Comme toutes les règles Magnescale, les modèles SR138R de la série GB-ER sont insensibles aux conditions difficiles d'atelier. Elles ne craignent ni l'eau, ni l'huile, ni les chocs et vibrations.

Interface Ethernet, EtherNet/IP, PROFINET ou EtherCAT pour séries DK, DK800S et DT Suivant le module de communication MG80 sélectionné, les données de 1 à 16 palpeurs des séries DK800S, DK et DT connectés à leurs unités de conditionnement MG80-CM sont transmises suivant le protocole de communication EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes composés d'un MG80-XX et de plusieurs MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de capteurs jusqu'à 255 et même 65 535 palpeurs en EtherCAT. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties numériques. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Palpeurs numériques robustes à course longue Les capteurs de déplacement Magnescale DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement. Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N

Règle en bande magnétique polyvalente Digiruler Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.
