Règles numériques haute résolution Magnescale

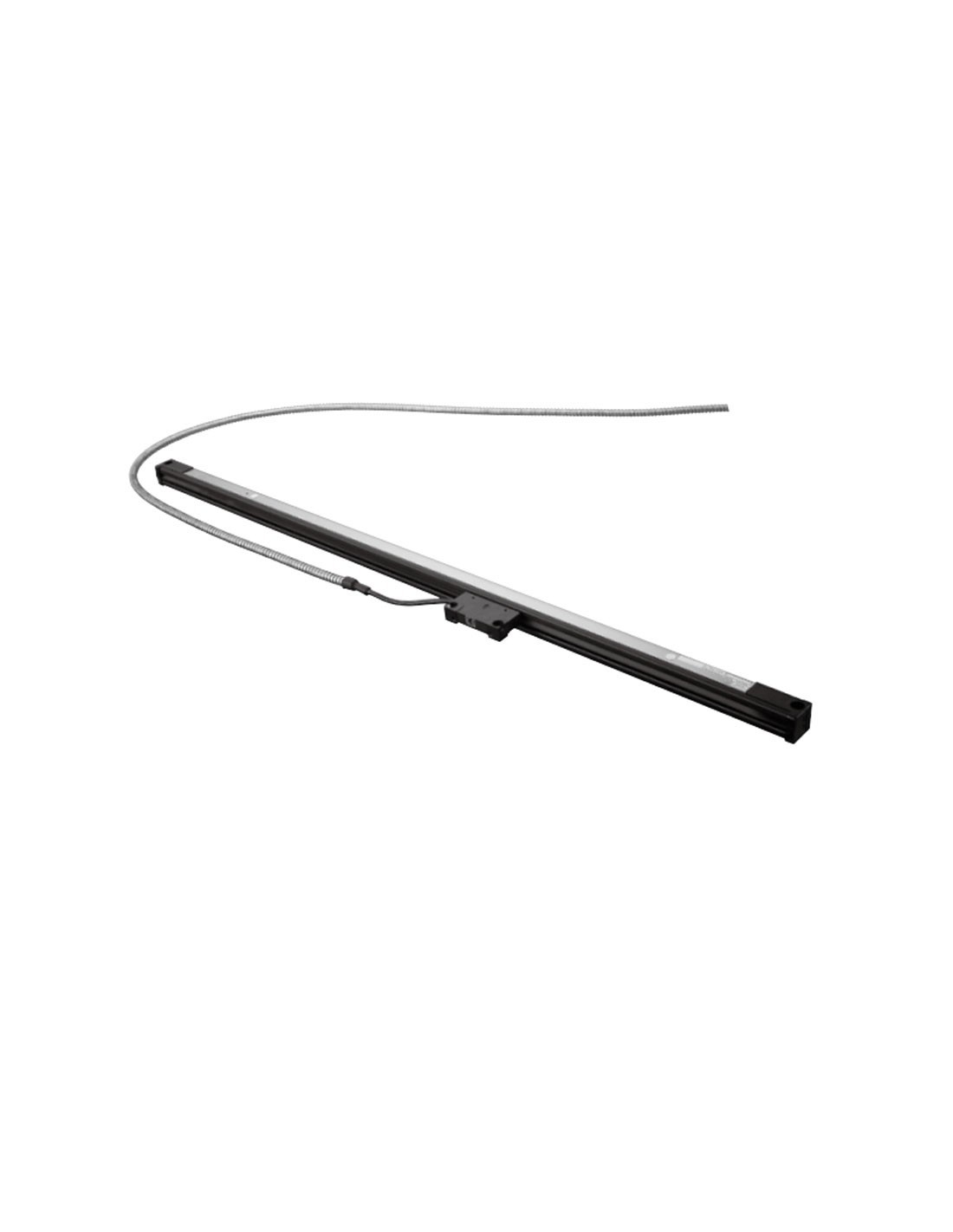

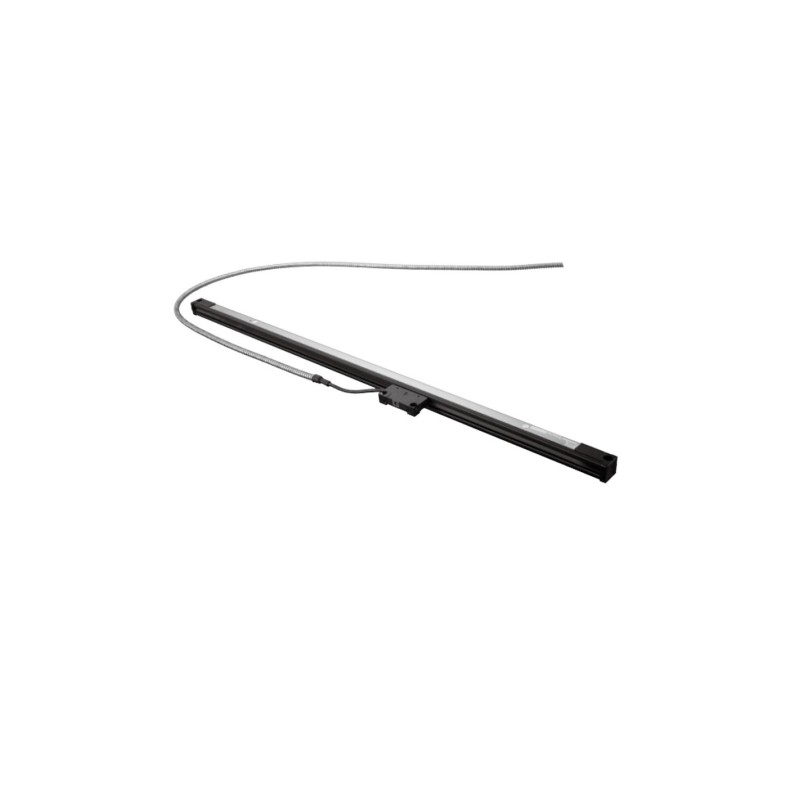

Règle numérique polyvalente Les règles de la série GB-ER intègrent la technologie originale magnétique Magnescale et sa robustesse reconnue dans un ensemble compact et facile à monter avec point de référence intégré. Cette série de produits est idéale pour les applications nécessitant haute résolution, précision et résistance aux conditions difficiles pour un coût contenu. Comme toutes les règles Magnescale, les modèles SR138R de la série GB-ER sont insensibles aux conditions difficiles d'atelier. Elles ne craignent ni l'eau, ni l'huile, ni les chocs et vibrations.

Règle en bande magnétique polyvalente Digiruler Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

Afficheurs numériques multifonctions Digital Readout  Le modèle LG20 est un compteur d'utilisation générale qui affiche 1 à 3 axes TTL Line Driver, règles ou palpeurs. Les séries LH et LY sont spécialement conçus pour équiper les machines-outils. Ils intègrent des fonctions développées en fonction des spécificités de chaque type de machine. Associés aux règles GB-ER, SL130 ou SL110 avec la tête de lecture PL20C, ils constituent une solution performante, robuste et économique pour le rétrofit de machines CNC ou la transformation de machines manuelles. Les séries LH70 sont des compteurs de positionnement développés pour les machines-outils à usage général. Le modèle LH71A-3 peut être utilisé pour les fraiseuses et pour les tours en commutant les réglages initiaux. LH72 est spécifique aux tours.

Règle en bande magnétique Digiruler grande longueur Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

Règle en bande magnétique Digiruler haute résolution Les produits Digiruler offrent une solution de mesure incrémentale sans contact idéale pour les grands déplacements à des vitesses atteignant jusqu'à 10 m/s avec une précision jusqu'à 0,1 µm. Idéal pour le positionnement précis dans les secteurs de l'usinage et de l'automatisation, le principe magnétique haute performance de Digiruler élimine l'usure mécanique, garantissant une répétabilité optimale même sous contraintes prolongées. Conçue pour les environnements hostiles, la série Digiruler résiste aux chocs, vibrations, à la présence d'huile et d'eau. Fiabilité, durabilité, performance et installation polyvalente sont les atouts de cette bande magnétique, augmentant la productivité tout en réduisant la maintenance et les arrêts imprévus.

Règles magnétiques absolues haute résolution SmartSCALE Les références Magnescale SQ47 et SQ57 de la série SmartSCALE offrent une résistance accrues aux conditions difficiles. Elles intègrent la plus récente technologie d'interpolation et un nouveau principe magnétique associés à un algorithme innovant. Grâce à ces caractéristiques uniques ces modèles fournissent des mesures absolues avec une résolution atteignant 5 nm et tolèrent une distance de montage (185μm ± 100μm) qui facilite le montage. Les modèles SmartSCALE ont une résistance élevée aux projections de liquide de refroidissement ou d'eau, ainsi qu'aux résidus et copeaux métalliques. Ces caractéristiques assurent un fonctionnement stable dans les environnements particulièrement difficiles (IP67).

Règle magnétique absolue grande rigidité pour CNC Le modèle Magnescale SR67A est spécialement prévu pour offrir une résistance supérieure aux chocs et aux vibrations grâce à une conception à la rigidité spécifiquement augmentée. Les règles numériques de la série SR67A supportent les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. Ces multiples variantes utilisent le principe de mesure magnétique autorisant leur utilisation en présence de condensation d'eau, d'huile ou autres conditions difficiles. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure.

Règles magnétiques compactes incrémentale et absolue La conception faible encombrement mince et compacte des règles numériques SR27A et SR24 facilite leur installation dans les espaces réduits. Elles utilisent le principe magnétique Magnescale qui les rend résistantes aux conditions difficiles d'usinage industriel même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Elles présentent le même coefficient de dilatation thermique que l'acier des machines sur lesquelles elles sont installées pour dérive minimale de la mesure. Le modèle SR27A produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et SIEMENS. La référence SR24 est la même règle avec une sortie incrémentale TTL Line Driver A/B.

Règle à tige magnétique Rolling Mill L'ensemble Magnescale constitué d'une tige gravée d'incréments magnétiques MSS-976R associée à une tête de lecture HA-705LK et à un détecteur capable de prendre en charge 2 axes (MD50-4N) ou 4 axes (MD50-4N) est un système de mesure numérique fiable et éprouvé. Il est très largement utilisé dans l'industrie du laminage des métaux où il trouve sa place dans des applications variées. La tête de lecture intégrée dans un boitier résistant aux vibrations et chocs jusqu'à 50G est étanche à l'eau et à l'huile comme les connecteurs et câbles (jusqu'à 150 m) qui raccordent jusqu'à 4 ensembles MSS + HA à autant de cartes de conditionnement dans le détecteur MD50. Cette conception permet une maintenance facile du système dans les environnements les plus difficiles.
