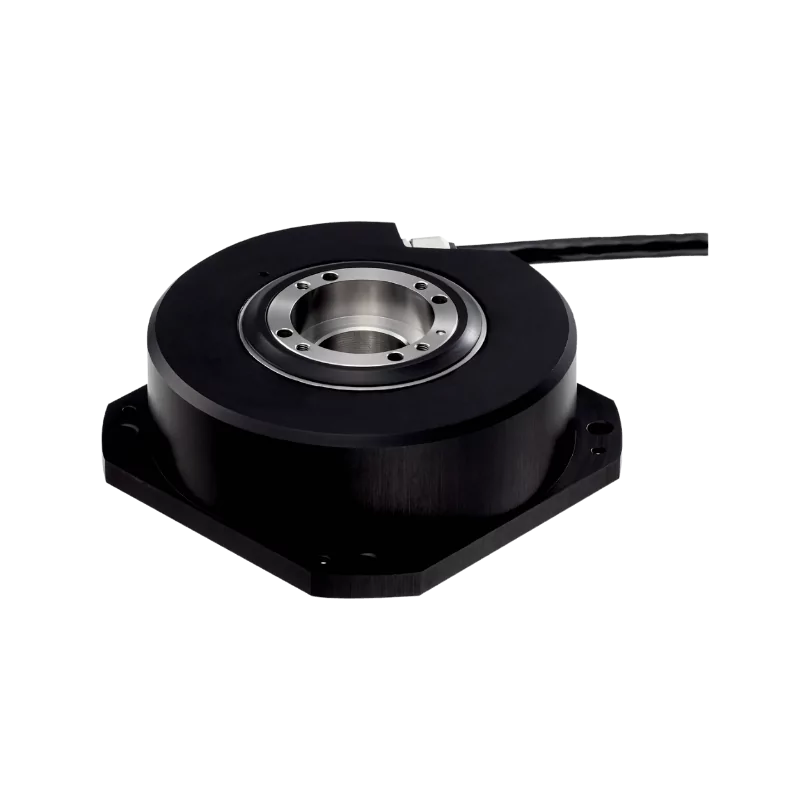

Codeurs magnétiques Magnescale haute résolution faible encombrement RU74 (incrémental) et RU77 (absolu)

Nouveau

RU74 / RU77

Name: RU74 / RU77
Brand: Magnescale
SKU: RU74 / RU77

Référence RU74 / RU77 Marque Magnescale

Favoris

Codeurs angulaires magnétiques incrémental ou absolu

La conception compacte des codeurs rotatifs numériques RU74 et RU77 facilite leur installation dans les espaces réduits où l'encombrement est limité. Ils utilisent le principe magnétique Magnescale qui les rend insensibles aux conditions industrielles difficiles et permet leur utilisation même en présence de condensation d'eau, d'huile liquide ou poussières et copeaux. Ils sont équipé d'un système d'accouplement à l'arbre machine intégré pour une flexibilité de montage optimale.

Le modèle RU77 produit une sortie absolue et supporte les protocoles de communication propriétaires FANUC, Mitsubishi Electric et Yaskawa. La référence RU74 est le même codeur avec une sortie incrémentale TTL Line Driver A/B.

Recevoir une info ou un devis

Demande d'information / devis

RU74 / RU77

J'ai lu et j'accepte les conditions générales d'utilisation du site et sa politique de confidentialité

Remises et livraison

Panier > devis

Choisissez la méthode de paiement "générer un devis" pour le recevoir en PDF par email. Téléchargez ou transformez le ensuite en commande depuis votre compte.

Référence RU74 / RU77 Marque Magnescale

Favoris

Description

Informations techniques

Caractéristiques

Type de produit	Capteur / Transmetteur
Grandeur mesurée	Position angulaire / Rotation
Technologie	Magnétique
Sortie données	RU74 : Line Driver TTL A/B quadrature compatible RS422 RU77 : Absolue bidirectionnelle compatible RS485 FANUC / Mitsubishi / Yaskawa
Alimentation	4,75 - 5,25 Vcc
Résolution	jusqu' à 25 bit (33 554 432 imp/tr)
Point de référence	Oui
Protection	IP65
Informations complémentaires	Raccordement axe Ø20 mm

Documentation
