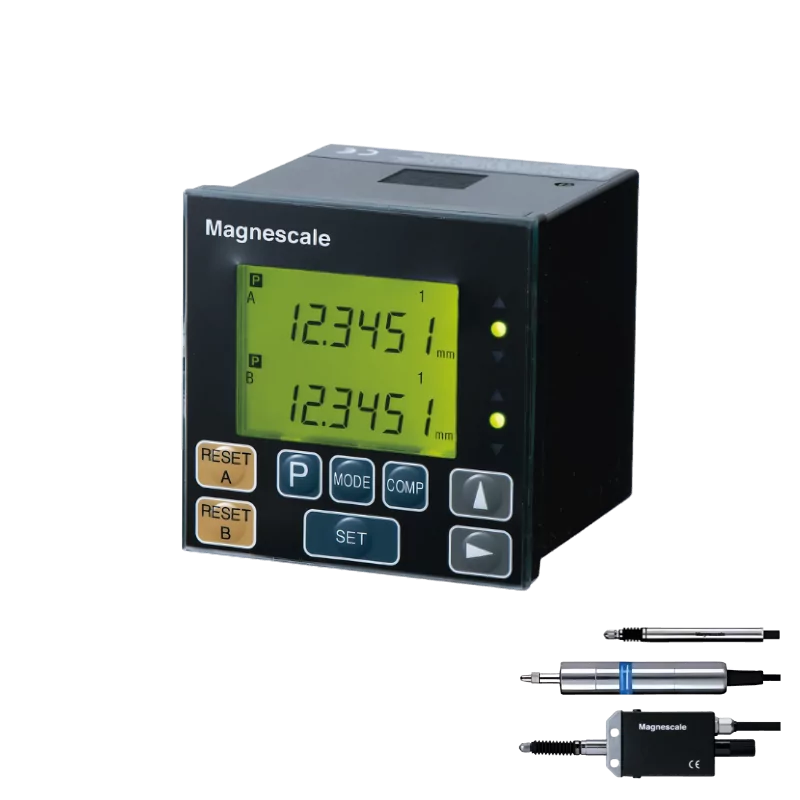

Série LT

Interface Ethernet, EtherNet/IP, PROFINET ou EtherCAT pour séries DK, DK800S et DT Suivant le module de communication MG80 sélectionné, les données de 1 à 16 palpeurs des séries DK800S, DK et DT connectés à leurs unités de conditionnement MG80-CM sont transmises suivant le protocole de communication EtherCAT (MG80-EC), PROFINET (MG80-PN), EtherNet/IP (MG80-EI) ou Ethernet (MG80-NE). Plusieurs systèmes composés d'un MG80-XX et de plusieurs MG80-CM peuvent être connectés par un câble Ethernet pour étendre le nombre total de capteurs jusqu'à 255 et même 65 535 palpeurs en EtherCAT. Chaque système peut aussi être complété par un module programmable à 8 entrées et 8 sorties numériques. L'ensemble du système d'interfaçage se fixe simplement sur rail DIN.

Palpeurs numériques usage général Les capteurs de déplacement numériques Magnescale de la série DT sont compacts avec un corps robuste rectangulaire facilitant leur intégration en production ou au laboratoire. Les modèles DT12, DT512 et DT32 couvrent une large gamme d'applications comme les tests de conformité, vérifications d'assemblage et mesures dimensionnelles en série. Ces palpeurs sont parfaitement adaptés aux applications de mesure automatisées nécessitant fiabilité, précision et économie.Excellente résistance aux conditions d'atelier (type "P" équivalent à IP64) Résolution maximale de 1 µm Précision jusqu'à 6 µm p-p Résistant à l'huile, l'eau, la poussière, les vibrations et aux chocs Montage sur tige Φ8 mm ou latéral avec des vis M4 Modèle à poussée pneumatique disponible

Système d'acquisition Ethernet pour séries DK, DK800S et DT Comprenant une interface tactile LCD 7" (LT80-NE), un conditionneur multi-axes MG80-MA) et de 1 à 16 modules de comptages MG80-CM pour connecter autant de palpeurs numériques des séries DK et DT, cet ensemble Magnescale peut être complété d'un module programmable à 8 entrées et 8 sorties numériques. L'interface LT80 affiche la mesure courante, les pics, valeurs max et min, une somme ou une soustraction ainsi que l'état des entrées/sorties et communique sur Ethernet ou sauvegarde les données sur support flash USB ou carte SD. La solution est idéale pour l'identification et le tri de pièces et le contrôle de tolérance (fonction intégrée de comparateur à 2 / 4 états). Les interfaces se montent sur rail DIN, l'afficheur sur support VESA.

Palpeurs numériques USB Les capteurs de déplacement Magnescale de la série DS sont prévus pour une connexion directe USB avec votre PC. Ils ne nécessitent aucune autre source d'alimentation et plusieurs capteurs peuvent être utilisés en même temps soit avec le logiciel Magnescale Measure Viewer en téléchargement gratuit, soit en utilisant le driver Labview ou la programmation pour Excel également proposés gratuitement. La structure de montage rigide proposée en option offre aux capteurs un environnement de travail idéal. L'ensemble constitue une véritable station de mesure de précision facile à utiliser, précise et robuste.

Palpeurs numériques robustes à course longue Les capteurs de déplacement Magnescale DK sont spécialement conçus pour les environnements difficiles avec une conception spéciale rigide de diamètre 20 mm et plusieurs possibilités de force résistante au déplacement. Disponible en longueurs jusqu'à 205 mm Résolution jusqu'à 0,5 µm Pointes de touches magnétiques pour une intégration facile (DK155/205) Vitesse de réponse jusqu'à 250 m/min (résolution de 0,5 µm) Câble high-flex standard Technologie de codage linéaire robuste et précise Haute précision de mesure sur toute la plage Construction étanche à la poussière, à l'eau et à l'huile. Bonne résistance à l'environnement. (Type P) Force de mesure élevée (type DK10/25/50/100P) : 4.9 N à 9.3 N  Force de mesure faible (type DK10/25/50/100N) : 0,3 N à 2,7 N
