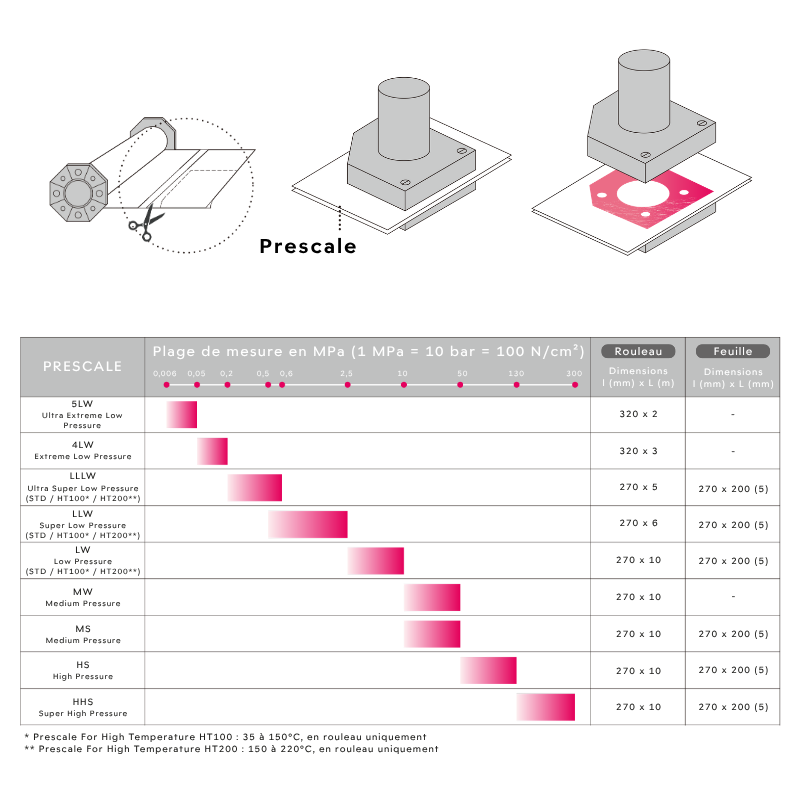

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale HS

Fujifilm Prescale HS High Pressure : 50 - 130 MPa

Film de mesure de pression élevée, monocouche. Prescale HS cartographie les pressions de contact entre 50 et 130 MPa par empreinte couleur. Idéal pour l'emboutissage de carrosseries automobiles, le soudage par points, le matriçage et forgeage à froid, les tests de compression sur béton, l'assemblage de turbines aéronautiques, l'étanchéité de vannes Oil & Gas.

  • Mesure de 50 à 130 MPa
  • Précision ± 10% - film simple (monocouche)
  • Utilisation entre 20 et 35°C

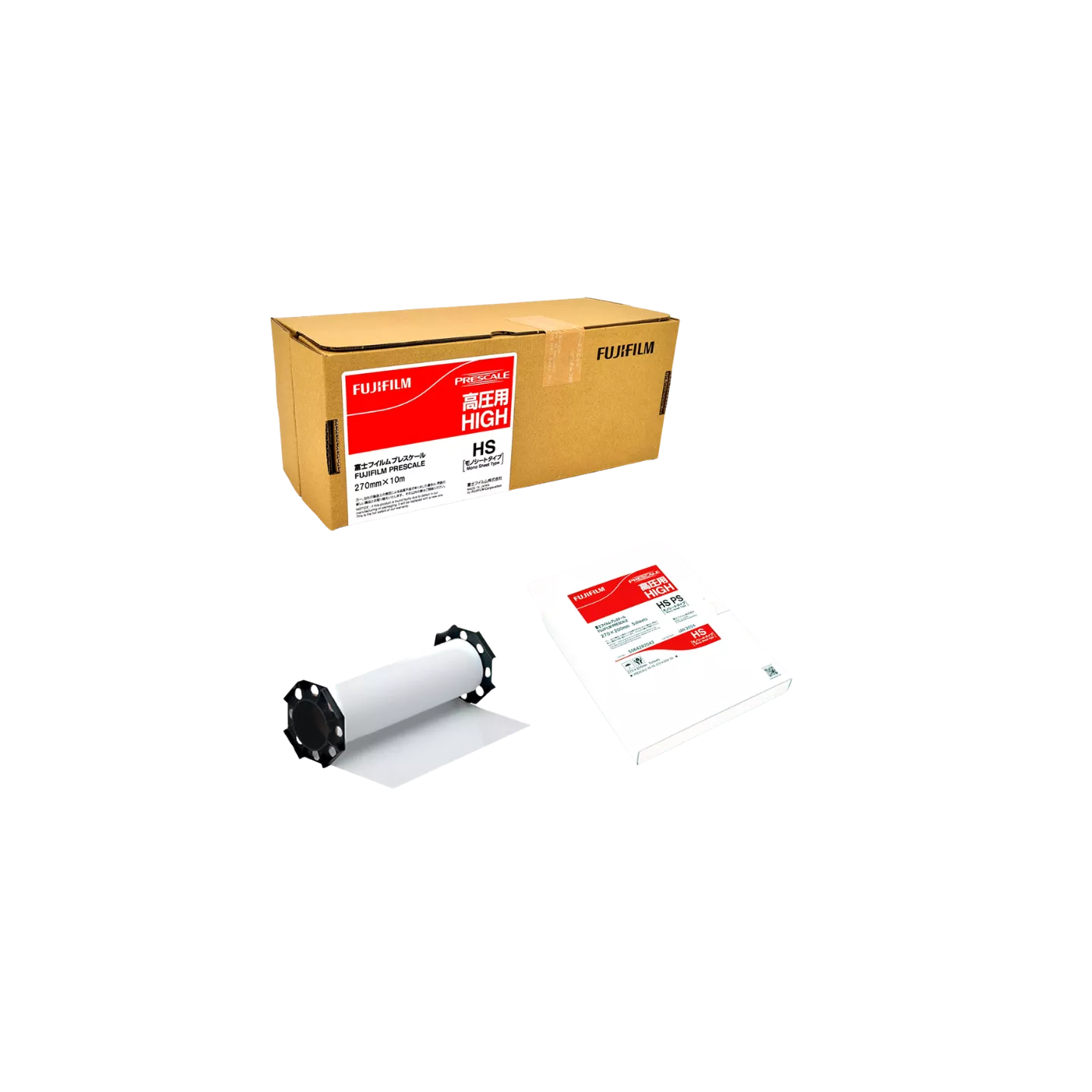

  • Rouleau 270 mm x 10 m ou paquet de 5 feuilles 270 x 200 mm
Film indicateur Fujifilm Prescale HS (High Pressure) pour la mesure de fortes compressions entre 50 et 130 MPa.

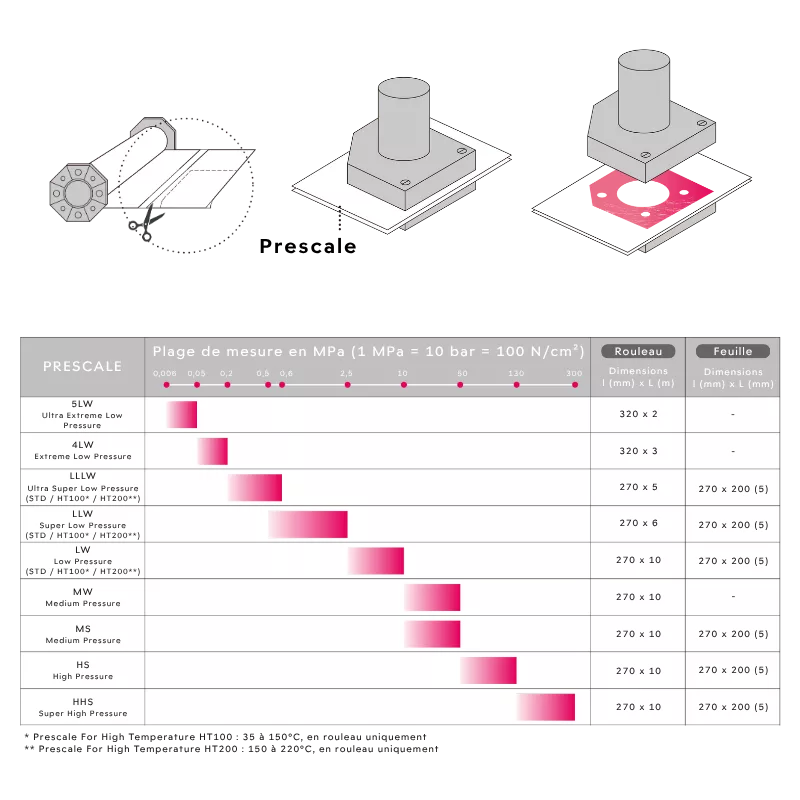

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Paquet de 5 feuilles 270 x 200 mm Rouleau largeur 270 mm
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale HS : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale HS « High Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale HS cartographie les pressions comprises entre 50 MPa (seuil de détection) et 130 MPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 270 mm x 10 m et en paquets de 5 feuilles de 270 x 200 mm pour les besoins ponctuels d'une faible quantité et les essais de validation de la méthode.

Le Prescale HS est un film de type simple (monocouche) : contrairement aux films Prescale dont la référence contient un « W » qui sont livrés en 2 épaisseurs à mettre en contact avant utilisation, les films dont la référence contient un « S » comme Prescale HS ne sont constitués que d'une seule épaisseur. Le matériau chromogène et le révélateur sont déposés sur un film unique. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Emboutissage de panneaux de carrosserie automobile

Pour donner leur forme aux portières ou aux capots, des presses hydrauliques géantes exercent des pressions colossales sur des tôles d'acier ou d'aluminium.

Usage : Le film HS est placé sur la matrice pour vérifier que la pression est suffisante dans les angles et les courbes complexes. Cela permet d'éviter les « retours élastiques » ou les amincissements excessifs du métal qui pourraient fragiliser la pièce.

Dans les lignes d'assemblage robotisées, les tôles sont soudées par l'application simultanée d'un courant électrique et d'une pression mécanique via deux électrodes de cuivre.

Usage : Si la pression des électrodes est mal réglée (trop faible ou trop forte), le point de soudure sera poreux ou le métal sera expulsé. Le film HS permet de calibrer la force de serrage des pinces à souder.

Le matriçage consiste à presser un bloc de métal entre deux formes pour créer des pièces mécaniques haute performance (bielles, têtes de vis aéronautiques).

Usage : Le film permet de s'assurer que la pression atteint bien le seuil de 50-130 MPa nécessaire pour que le métal « coule » parfaitement dans les moindres détails de la matrice sans laisser de vides internes.

En génie civil, on teste la résistance de nouveaux matériaux de construction capables de supporter le poids de gratte-ciels ou de barrages.

Usage : Le film HS est inséré entre le piston de la presse d'essai et l'éprouvette de béton. Il permet de vérifier que la charge est appliquée de manière parfaitement axiale. Si la couleur n'est pas uniforme, cela signifie que l'échantillon subit une flexion qui fausse le test de rupture.

Les disques de turbines sont fixés sur leurs arbres avec des ajustements serrés et des fixations boulonnées soumises à des forces centrifuges extrêmes.

Usage : On utilise le film HS pour contrôler la pression de contact au niveau des brides de fixation. Une mauvaise répartition de la pression à ce niveau pourrait entraîner des vibrations fatales à haute vitesse de rotation.

Dans les installations pétrolières, certaines vannes doivent bloquer des fluides sous des pressions de plusieurs centaines de bars.

Usage : Le film HS est utilisé pour valider l'assise métal-sur-métal du clapet de la vanne. L'empreinte rouge confirme que la force de fermeture est suffisante pour garantir une étanchéité totale contre la pression du gisement.

Film indicateur Fujifilm Prescale HS (High Pressure) pour la mesure de fortes compressions entre 50 et 130 MPa.
Prescale HS

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le HS étant un film simple (monocouche), aucune étape d'assemblage n'est nécessaire.
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée).
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Voir toute la gamme Prescale : consulter les autres types de films pour les pressions plus faibles (MW, MS) ou plus élevées (HHS, 130 à 300 MPa), et leurs applications associées.

Mode d'utilisation détaillé : téléchargez la fiche d'instructions Prescale HS (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Pressions encore plus élevées : le Prescale HHS couvre la plage 130 à 300 MPa pour les applications de très haute pression (forgeage lourd, hypertrophie métallurgique).

Caractéristiques techniques

Prescale HS

Gamme Prescale
Plage de mesure 50 à 130 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur 115 ± 10 µm (film unique A+C, épaisseur totale)
Conditionnement Paquet de 5 feuilles 270 x 300 mm Rouleau 270 mm x 10 m
