Système d'analyse par scanner Fujifilm FPD-8010E. Cartographie détaillée et rapports complets sur la distribution des pressions.
Système d’Analyse FPD-8010E Systèmes d'Analyse Numérique Prescale
Prescale

Système d’Analyse FPD-8010E

Référence FPD-8010E

Système d'analyse Prescale haute résolution sur PC

La solution de référence pour la quantification et la cartographie scientifique des pressions de contact.

  • Haute résolution : Analyse fine des empreintes via scanner étalonné.
  • Métrologie avancée :Réduction de l'incertitude de mesure à ±-5%
  • Modélisation 3D : Visualisation avancée de la distribution des forces.
  • Rapports complets : Analyse statistique détaillée et export de données.

Système d'analyse par scanner Fujifilm FPD-8010E. Cartographie détaillée et rapports complets sur la distribution des pressions.
Système d’Analyse FPD-8010E Systèmes d'Analyse Numérique Prescale
Type
Option
Scanner à plat Epson Perfection V600 inclus
Référence FPD-8010E
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Système d’Analyse FPD-8010E : spécifications et contextes d'utilisation

L'excellence de l'analyse numérique pour un diagnostic de haute précision.

Le système FPD-8010E est l'outil de référence pour les laboratoires de R&D, les services qualité et les centres de maintenance exigeant une quantification rigoureuse. En convertissant les nuances chromatiques des films Prescale en données numériques via un scanner de haute résolution, ce système élimine la subjectivité de l'interprétation visuelle pour laisser place à une analyse de précision.

Une puissance d'analyse approfondie

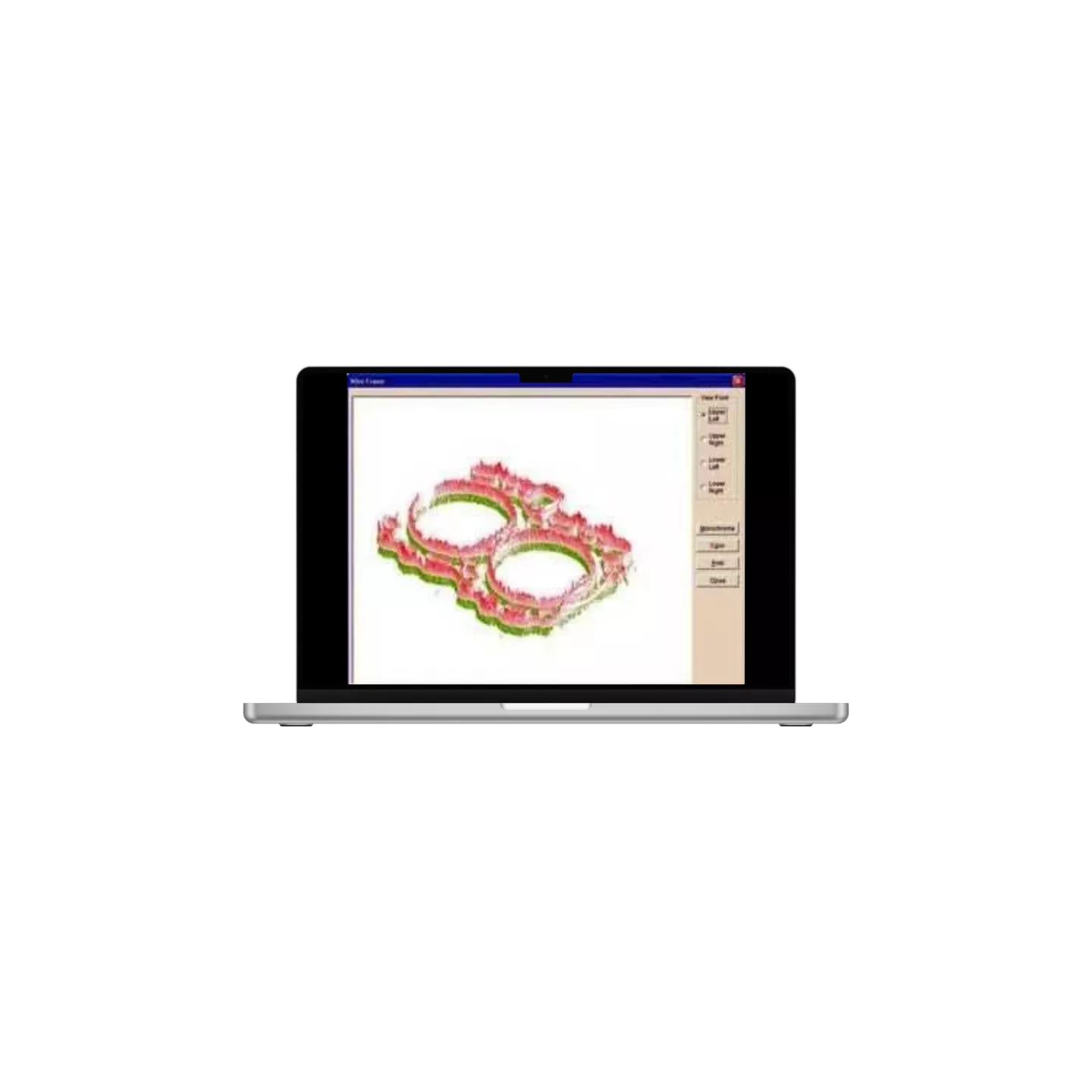

Le logiciel FPD-8010E permet d'aller bien au-delà de la simple estimation de pression. Il offre une compréhension globale des interactions mécaniques grâce à des outils de modélisation 2D et 3D. Chaque zone d'intérêt peut être isolée pour en extraire des données critiques telles que la charge totale exercée en Newtons, la pression moyenne et la surface de contact effective.

Pourquoi choisir le système FPD-8010E ?

  • Expertise de laboratoire : Idéal pour valider le parallélisme de rouleaux, l'étanchéité de joints ou la répartition de charge sur des assemblages complexes.

  • Stabilité des données : Le système intègre des fonctions de filtrage et de lissage permettant d'identifier les points de pression critiques tout en garantissant l'intégrité de la mesure.

  • Conformité technique : Utilisé par les leaders de l'industrie pour la validation de protocoles, le système FPD garantit des mesures alignées sur les spécifications les plus strictes.

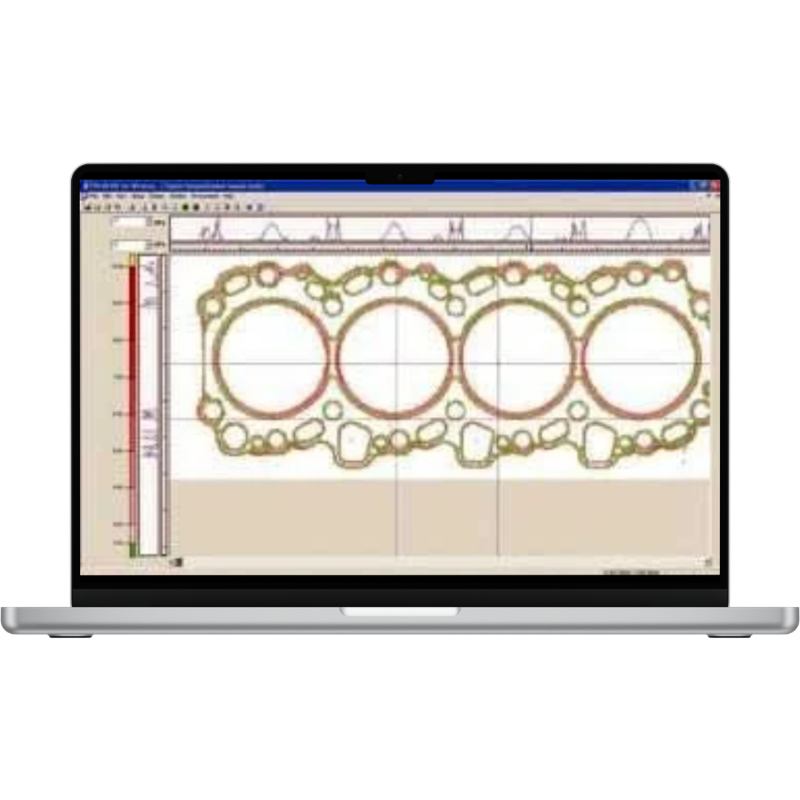

Quantification des pressions

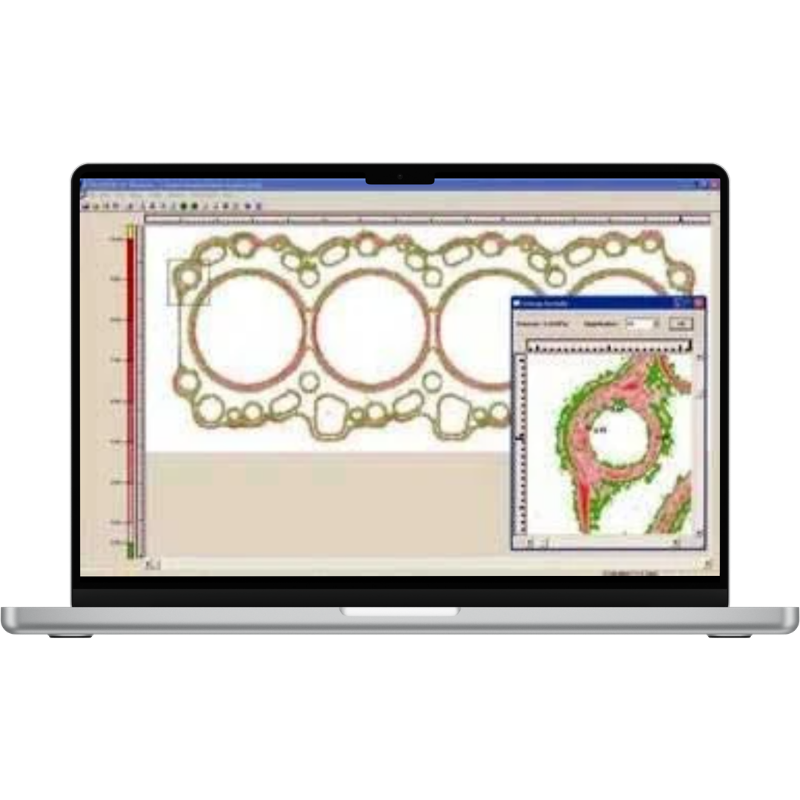

Agrandissements par zones

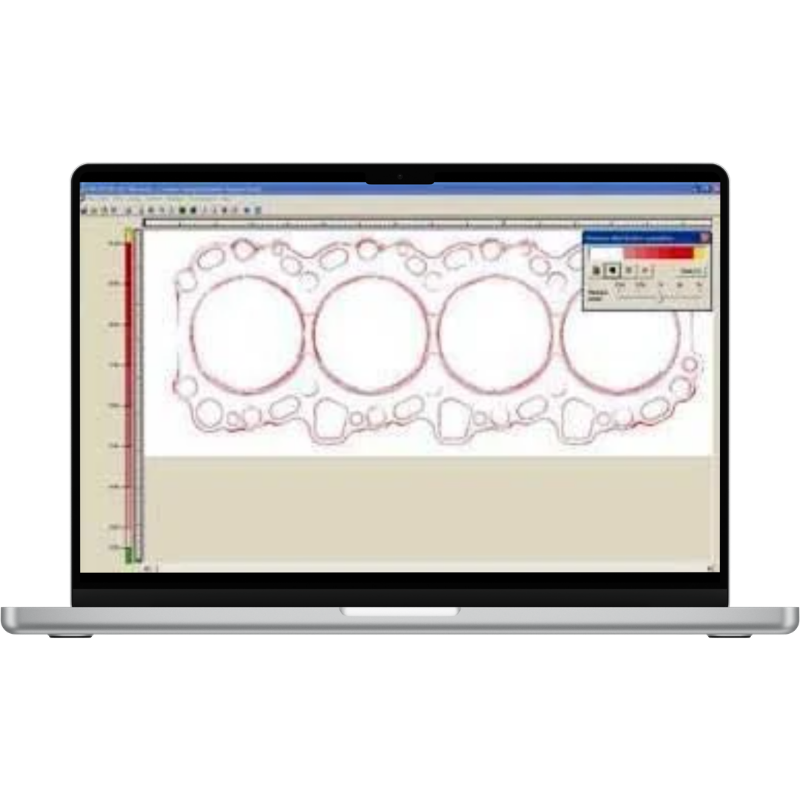

Profils de pression
Visualisation animée

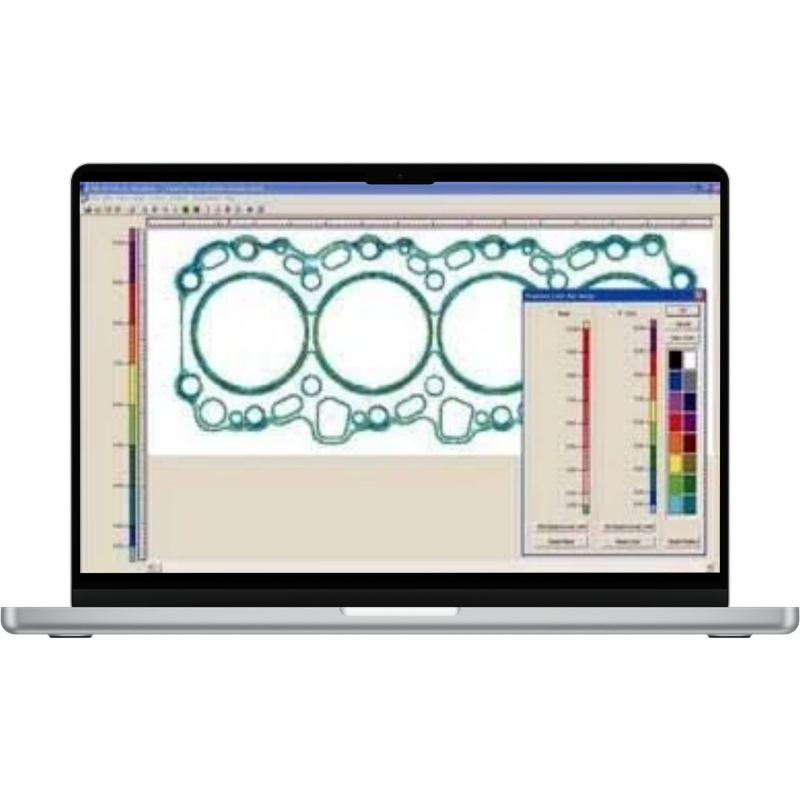

Personnalisation des couleurs

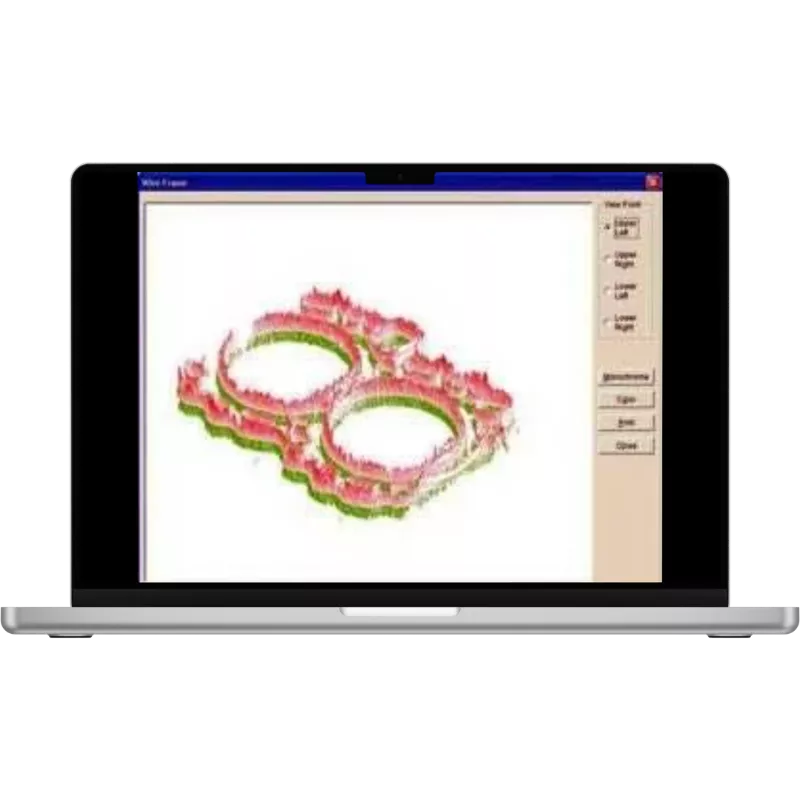

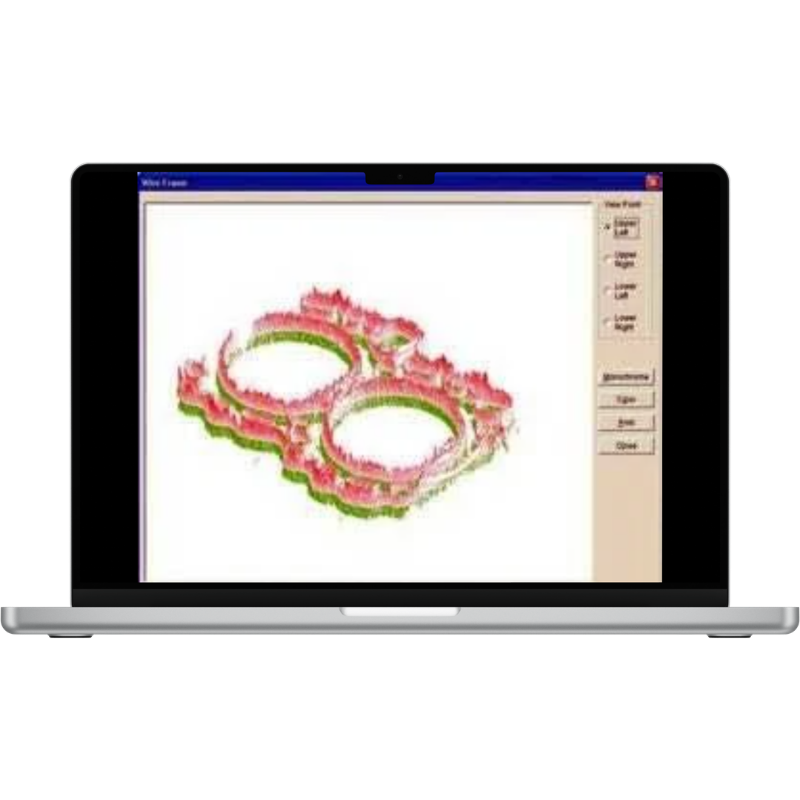

Représentation 3D
Analyse de Section

Tracez une ligne sur l'empreinte pour visualiser le profil de pression transversal sous forme de graphique.

Fonction Histogramme

Analysez la distribution statistique des niveaux de pression sur toute la surface capturée.

Conversion de Charge

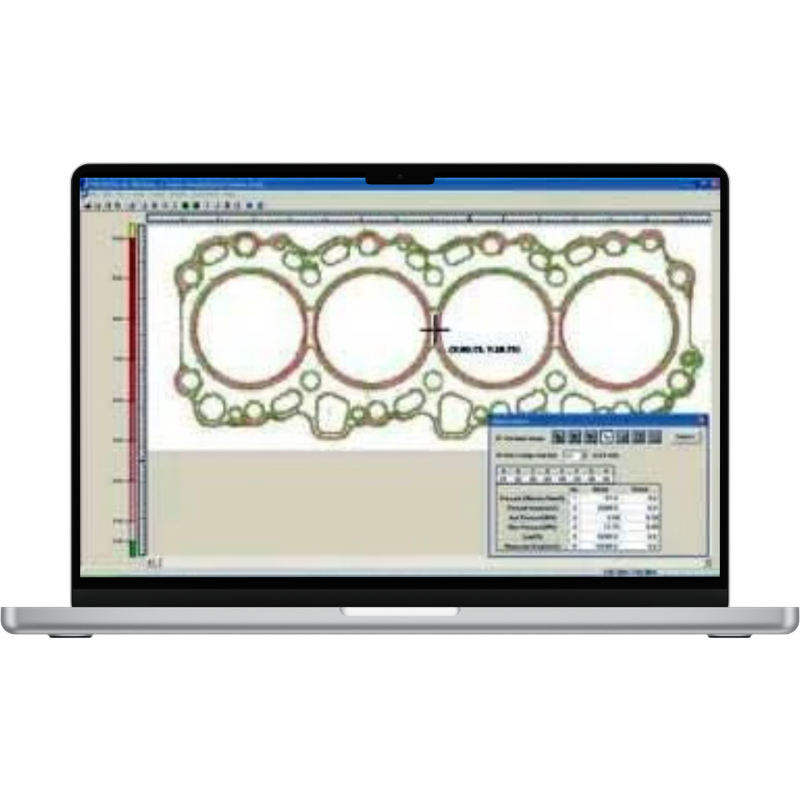

Calculez automatiquement la force totale (en N ou kgf) exercée sur la surface analysée.

Rapport d'Expertise

Consolidez toutes les données (images, graphiques, tableaux) dans un document d'analyse complet.

Caractéristiques techniques

Système d’Analyse FPD-8010E

Gamme Prescale
Contenu du kit 1 logiciel, 1 couvercle A4 pour scanners compatibles, 1 fiche d'étalonnage
Compatibilité Prescale 5LW, 4LW, LLLW, LLW, LW, MW, MS, HS, HHS Scanner Epson A4 V37/V370/V600/V850
Configuration minimale Windows 7/8/10/11
Options Scanner Epson V600 (inclus)

Ressources Système d’Analyse FPD-8010E à télécharger

Système d’Analyse FPD-8010E Systèmes d'Analyse Numérique Prescale
Films de mesure Fujifilm

document PDF

Fujifilm FPD8010E.pdf

document PDF

Compléments pour Système d’Analyse FPD-8010E

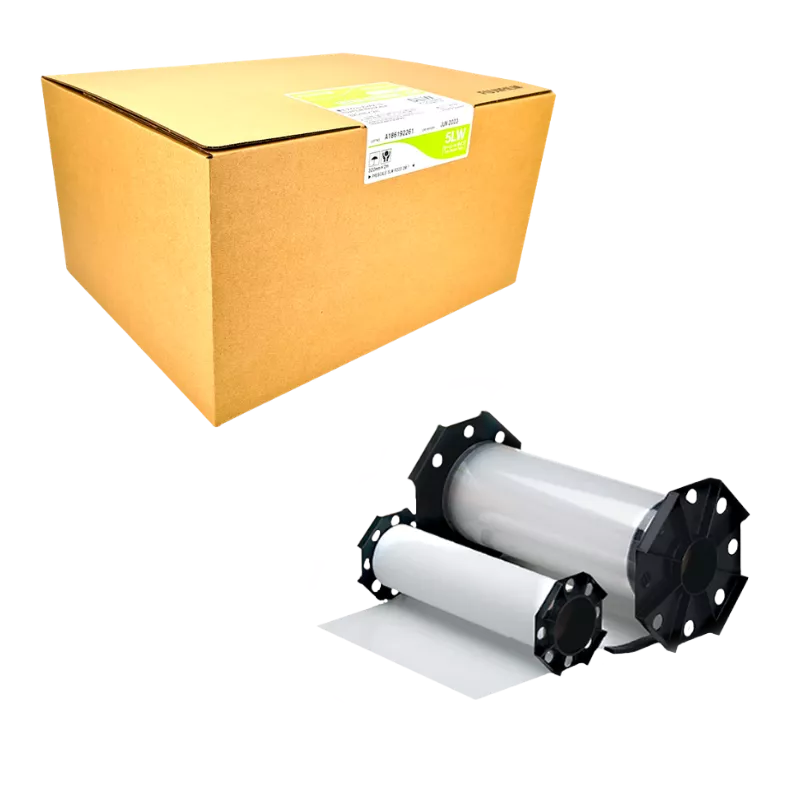

Film de mesure de pression Fujifilm Prescale 5LW (Ultra Extreme Low Pressure), sensibilité extrême entre 0,01 et 0,06 MPaSpécifications Techniques

Prescale 5LW

Fujifilm Prescale Ultra Extreme Low Pressure : 6 - 50 kPa Film de mesure de pression d'une sensibilité extrême, Prescale 5LW est un consommable de mesure de pression de contact et indicateur de répartition des contraintes d'interface par empreinte couleur, fabriqué par Fujifilm. Il cartographie les pressions comprises entre 0,006 MPa (seuil de détection) et 0,05 MPa (saturation de la couleur). Idéal pour le contrôle de contacts très légers : alignement de surfaces délicates, calibrage de capteurs tactiles, tests de micro-composants MEMS. Mesure de 0,006 à 0,05 MPa (6 à 50 kPa) Précision ± 10% Utilisation entre 20 et 35°C Type Ultra Extreme Low Pressure Rouleau 320 mm x 2 m
Ultra Extreme Low 0.006 à 0.05 MPa

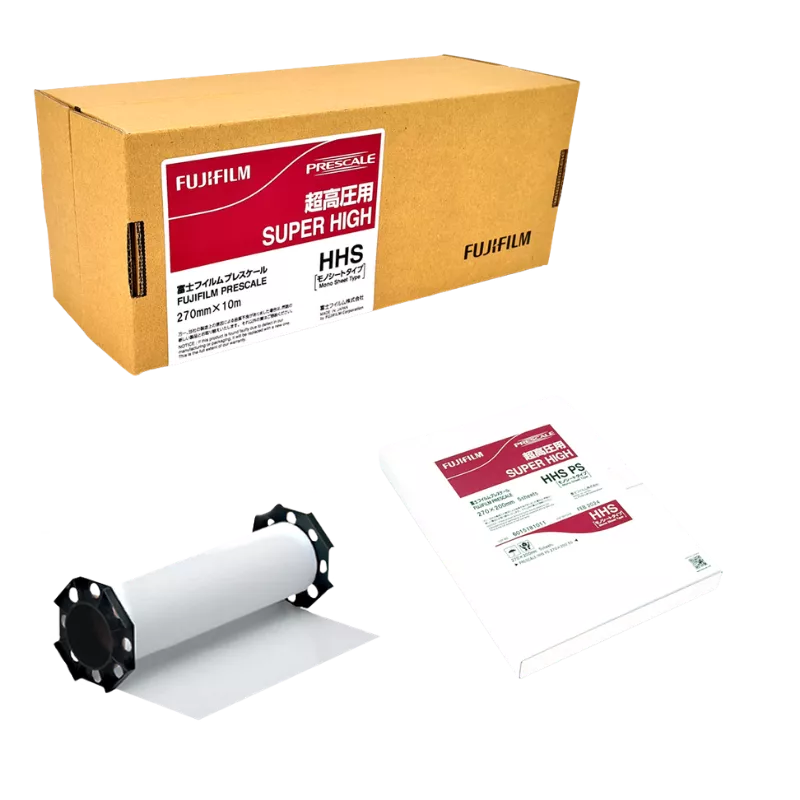

Film Fujifilm Prescale HHS (Super High Pressure) pour mesurer les contraintes de pression extrêmes allant de 130 à 300 MPaSpécifications Techniques

Prescale HHS

Fujifilm Prescale HHS Super High Pressure : 130 - 300 MPa Film de mesure de pression extrême, monocouche. Prescale HHS cartographie les pressions de contact entre 130 et 300 MPa par empreinte couleur. Idéal pour le forgeage de pièces aéronautiques, les essais d'impact balistique, l'étanchéité de BOP pétroliers, l'assemblage de réacteurs de fusée, les laminoirs à froid, la simulation de pression géologique profonde. Mesure de 130 à 300 MPa Précision ± 10% - film simple (monocouche) Utilisation entre 15 et 30°C Rouleau 270 mm x 10 m ou paquet de 5 feuilles 270 x 200 mm
Super High Pressure 130 à 300 MPa
Film indicateur Fujifilm Prescale HS (High Pressure) pour la mesure de fortes compressions entre 50 et 130 MPa.Spécifications Techniques

Prescale HS

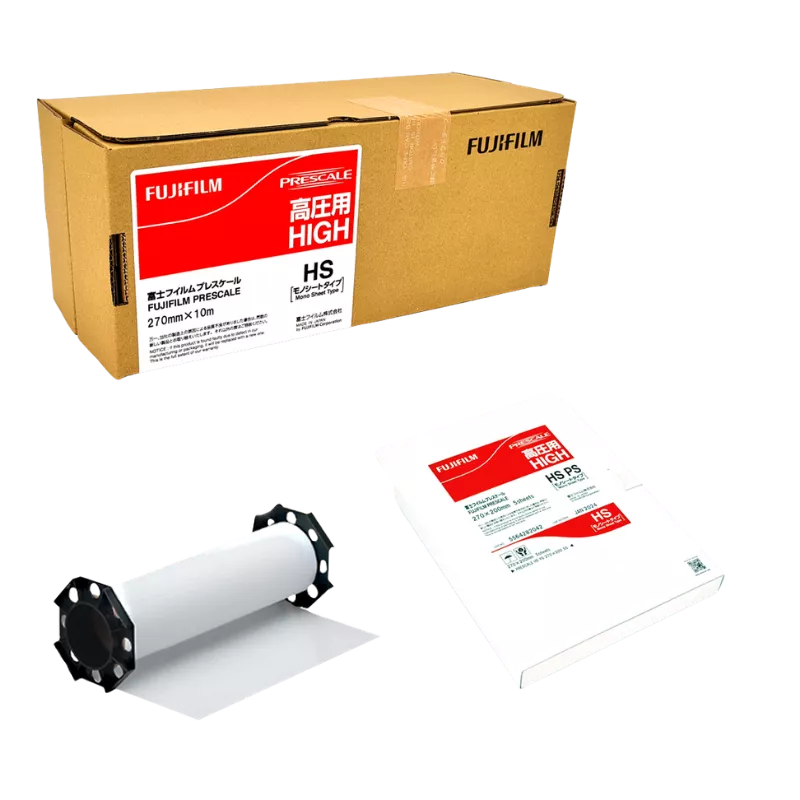

Fujifilm Prescale HS High Pressure : 50 - 130 MPa Film de mesure de pression élevée, monocouche. Prescale HS cartographie les pressions de contact entre 50 et 130 MPa par empreinte couleur. Idéal pour l'emboutissage de carrosseries automobiles, le soudage par points, le matriçage et forgeage à froid, les tests de compression sur béton, l'assemblage de turbines aéronautiques, l'étanchéité de vannes Oil & Gas. Mesure de 50 à 130 MPa Précision ± 10% - film simple (monocouche) Utilisation entre 20 et 35°C Rouleau 270 mm x 10 m ou paquet de 5 feuilles 270 x 200 mm
High Pressure 50 à 130 MPa
Système Fujifilm Prescale Mobile, application d'analyse et quantification automatique des empreintes de pression sur le terrainSpécifications Techniques

Prescale Mobile

Numérisation et analyse d'empreintes de pression sur le terrain Quantifiez vos images de contact en couleur avec l'application Fujifilm Prescale Mobile : étalonnage automatique, mesure par zones, comparaison et conformité. Conversion numérique : étalonnage précis de la densité de couleur en unités de pression Algorithme Fujifilm : compensation automatique de la luminosité ambiante via la mire de calibration Expertise de terrain : idéal pour les diagnostics rapides sur machines encombrées Export de données : transfert des mesures par e-mail au format CSV et images Compatibilité : tous les films Prescale sauf HHS, HS et MS Licence : 1 an ou perpétuelle Dossier et fiches d'étalonnage : A4 carton (standard) ou papier synthétique quadrillé A3, A4, A5, résistant à la saleté et à l'huile
Prescale 5LW à MW Compatible iPhone* / iPad*
Logiciel d'analyse haute précision Fujifilm FUD-7010E. Etalonnage numérique des films de UVscale avec fonctions mesure.Spécifications Techniques

Système d’Analyse FUD-7010E

Système d'analyse numérique haute précision pour films UVscale Transformez vos impressions couleur UVscale en données numériques précises pour une analyse objective et détaillée de votre exposition UV. Analyse quantitative précise : Convertit les densités de couleurs du film UVscale en valeurs numériques de dose d'énergie UV (mJ/cm²) Visualisation avancée : Propose des représentations graphiques en 2D et 3D pour identifier instantanément les variations d'intensité Suppression de la subjectivité : Offre des résultats reproductibles, éliminant les différences d'interprétation visuelle entre opérateurs Gestion de données simplifiée : Permet la sauvegarde, l'archivage et l'édition de rapports d'inspection complets au format numérique
