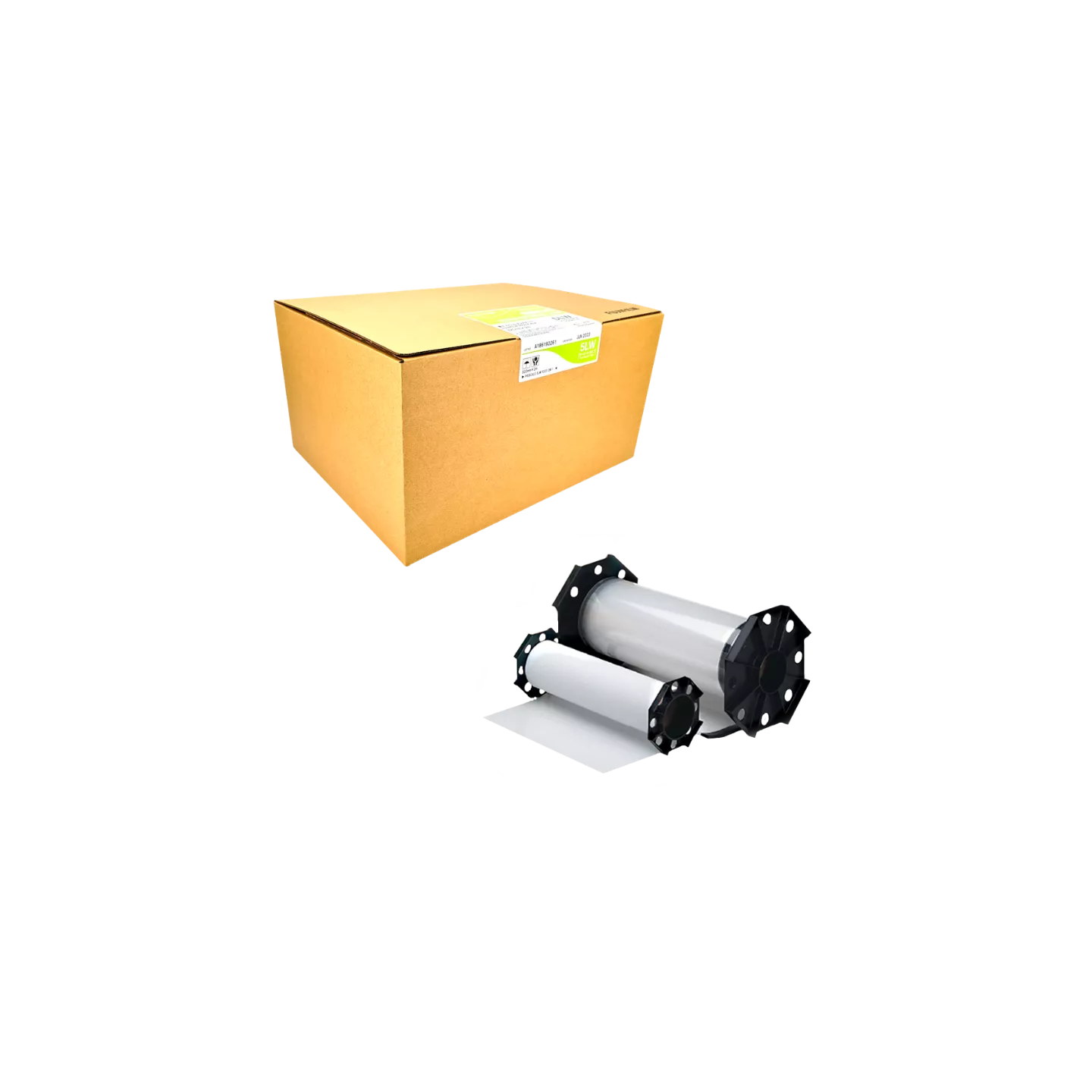

Film de mesure de pression Fujifilm Prescale 5LW (Ultra Extreme Low Pressure), sensibilité extrême entre 0,01 et 0,06 MPa

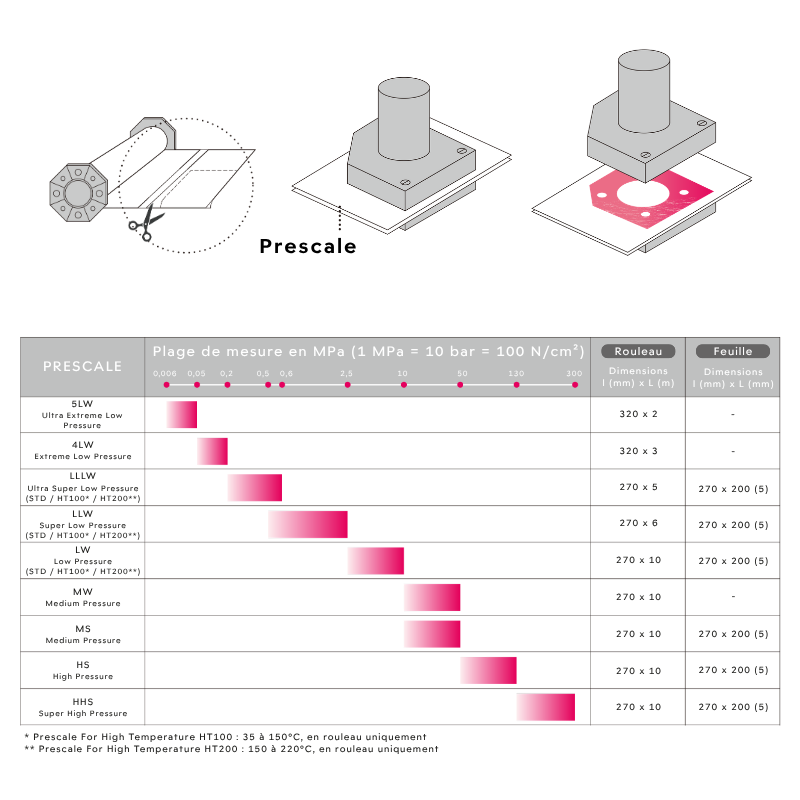

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale 5LW

Fujifilm Prescale Ultra Extreme Low Pressure : 6 - 50 kPa

Film de mesure de pression d'une sensibilité extrême, Prescale 5LW est un consommable de mesure de pression de contact et indicateur de répartition des contraintes d'interface par empreinte couleur, fabriqué par Fujifilm. Il cartographie les pressions comprises entre 0,006 MPa (seuil de détection) et 0,05 MPa (saturation de la couleur). Idéal pour le contrôle de contacts très légers : alignement de surfaces délicates, calibrage de capteurs tactiles, tests de micro-composants MEMS.

  • Mesure de 0,006 à 0,05 MPa (6 à 50 kPa)
  • Précision ± 10%
  • Utilisation entre 20 et 35°C
  • Type Ultra Extreme Low Pressure
  • Rouleau 320 mm x 2 m
Film de mesure de pression Fujifilm Prescale 5LW (Ultra Extreme Low Pressure), sensibilité extrême entre 0,01 et 0,06 MPa

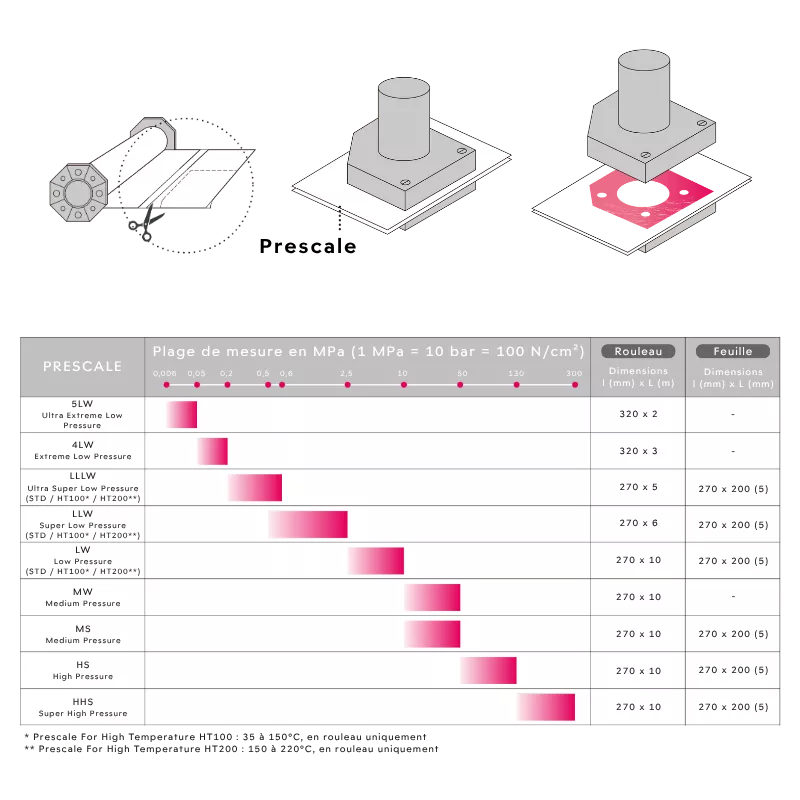

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Rouleau largeur 320 mm
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale 5LW : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale 5LW « Ultra Extreme Low Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale 5LW cartographie les pressions comprises entre 6 kPa (seuil de détection) et 50 kPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 320 mm x 2 m.

Le Prescale 5LW est un film de type double : deux films enduits l'un d'un matériau chromogène, l'autre d'un révélateur de couleur, sont mis en contact par leurs faces mates. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Fabrication de capteurs MEMS (Micro-Systèmes Électromécaniques)

Les MEMS sont des composants minuscules (comme les accéléromètres de smartphones). Lors de leur assemblage ou de leur test, une pression de contact trop élevée peut briser les micro-structures en silicium.

Usage : vérifier la force d'appui des pointes de test sur les micro-puces pour garantir un contact électrique sans dommage structurel.

Pour les écrans de nouvelle génération capables de détecter différents niveaux de pression (force tactile), il est nécessaire de valider la réponse du capteur sur toute sa surface.

Usage : appliquer une pression calibrée minimale pour s'assurer que le capteur interne de l'appareil réagit uniformément, même sous un poids de quelques grammes.

En recherche sur la microfluidique, on étudie comment deux surfaces se rejoignent pour emprisonner ou guider des liquides à l'échelle du micron.

Usage : mesurer la pression de contact entre un moule en polymère et un substrat en verre pour garantir une étanchéité parfaite des micro-canaux sans déformer les parois internes.

Les batteries à électrolyte solide nécessitent un contact intime entre les couches pour permettre le passage des ions, mais une pression trop forte peut créer des court-circuits internes par percement des couches minces.

Usage : contrôler l'homogénéité du pressage lors du laminage des électrodes et de l'électrolyte solide à très basse pression.

Lors de la pose de revêtements optiques ou du montage de lentilles de contact haute performance, la moindre déformation mécanique change les propriétés de réfraction.

Usage : vérifier que les supports de maintien de la lentille durant le processus de fabrication n'exercent pas de contrainte mécanique mesurable qui pourrait induire des aberrations optiques.

Les robots collaboratifs ou médicaux sont de plus en plus équipés de « peaux » sensibles pour détecter le contact avec un humain ou manipuler des objets fragiles (comme des tissus biologiques).

Usage : calibrer les capteurs de pression tactiles intégrés aux doigts du robot en comparant les données électroniques avec la trace physique laissée sur le film 5LW.

Film de mesure de pression Fujifilm Prescale 5LW (Ultra Extreme Low Pressure), sensibilité extrême entre 0,01 et 0,06 MPa
Prescale 5LW

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le 5LW étant un film double, conserver l'assemblage des deux films (faces mates en contact).
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée).
  4. Retirer le film et observer la face brillante. La coloration rose révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : Conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Points de vigilance pour Prescale 5LW

Manipulation : ce film est si sensible qu'une manipulation brusque avec les doigts ou un stockage inapproprié peut déclencher la coloration (formation de micro-points rouges). Manipuler par les bords uniquement.

Facteurs environnementaux : à ces niveaux de pression, les variations de température et d'hygrométrie modifient considérablement le résultat. Utilisation recommandée entre 15 et 30°C, 20 à 75% Hr. Lorsque cela est possible, l'utilisation d'une chambre à atmosphère contrôlée est préconisée pour des mesures répétables.

Analyse : le système de lecture numérique Prescale Mobile est vivement recommandé pour ce film, car l'œil humain ne peut pas distinguer avec précision les nuances de rose extrêmement pâles produites à ces pressions.

Voir toute la gamme Prescale : Consulter les autres types de films pour les pressions plus élevées (4LW, LLLW, LLW, LW, MW, MS, HS, HHS) et leurs applications associées.

Mode d'utilisation détaillé : Téléchargez la fiche d'instructions Prescale 5LW (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Caractéristiques techniques

Prescale 5LW

Gamme Prescale
Plage de mesure 0,006 à 0,05 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur Film A : 95 ± 10 µm + Film C : 85 ± 10 µm
Conditionnement Rouleau

Ressources Prescale 5LW à télécharger

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Gamme Prescale & Prescale Mobile

document PDF

Films de mesure Fujifilm

document PDF

Instructions Prescale 5LW

document PDF

Compléments pour Prescale 5LW

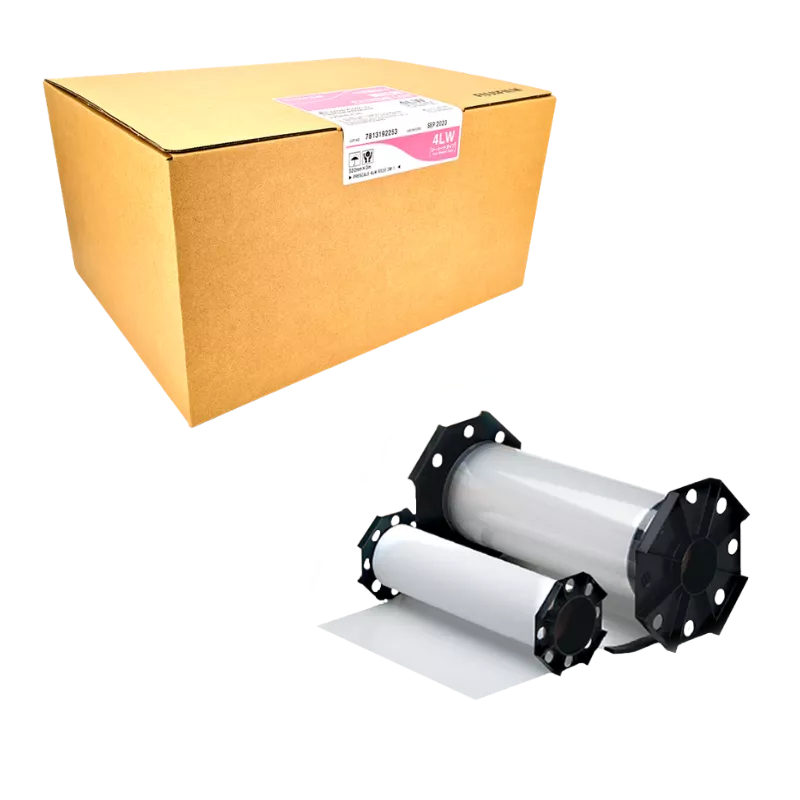

Film de mesure de pression Fujifilm Prescale 4LW (Extreme Low Pressure) pour les pressions extrêmement faibles : 0,05 à 0,2 MPaSpécifications Techniques

Prescale 4LW

Fujifilm Prescale 4LW Extreme Low Pressure : 50 - 200 kPa Film de mesure de pression haute sensibilité, Prescale 4LW est un consommable de mesure de pression de contact et indicateur de répartition des contraintes d'interface par empreinte couleur, fabriqué par Fujifilm. Il cartographie les pressions comprises entre 0,05 MPa (seuil de détection) et 0,2 MPa (saturation de la couleur). Idéal pour le contrôle de contacts légers : assemblage d'écrans LCD et OLED, étanchéité de piles à combustible, polissage de plaquettes de silicium, thermoscellage de packagings médicaux. Mesure de 0,05 à 0,2 MPa (50 à 200 kPa) Précision ± 10% Utilisation entre 20 et 35°C Type Extreme Low Pressure — film double Rouleau 320 mm x 3 m
Extreme Low Pressure 0.05 à 0.2 MPa

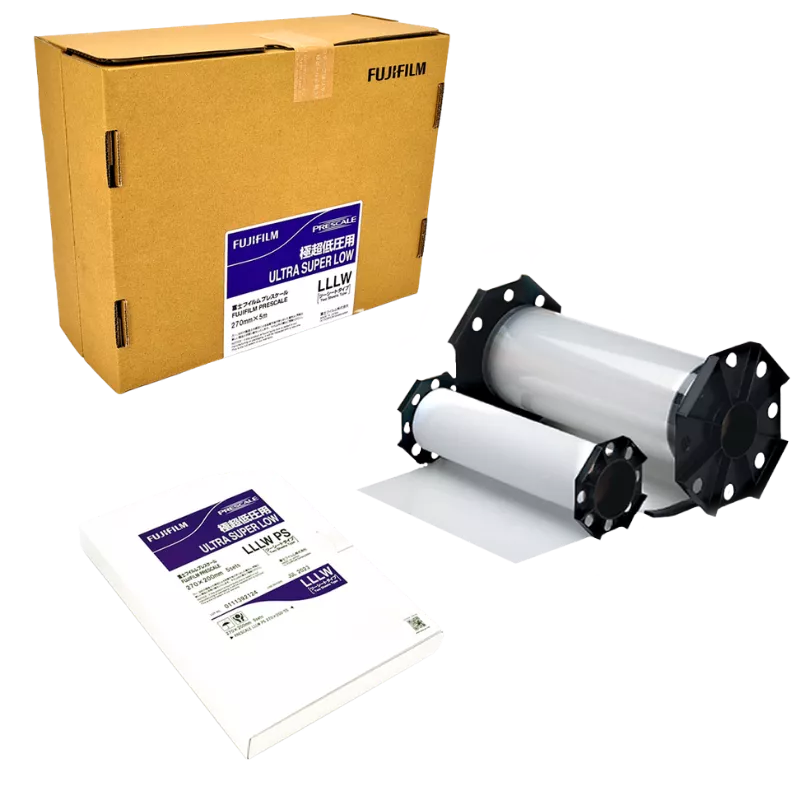

Film de mesure Fujifilm Prescale LLLW (Ultra Super Low Pressure) pour la cartographie des pressions faibles de 0,2 à 0,6 MPaSpécifications Techniques
