Film de mesure Fujifilm Prescale LLLW (Ultra Super Low Pressure) pour la cartographie des pressions faibles de 0,2 à 0,6 MPa

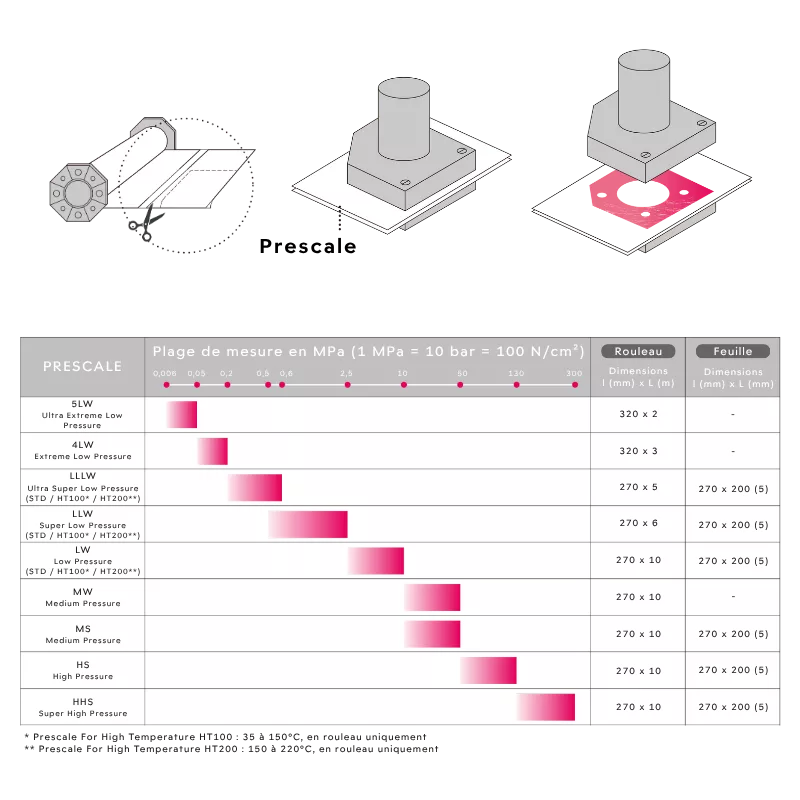

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale LLLW

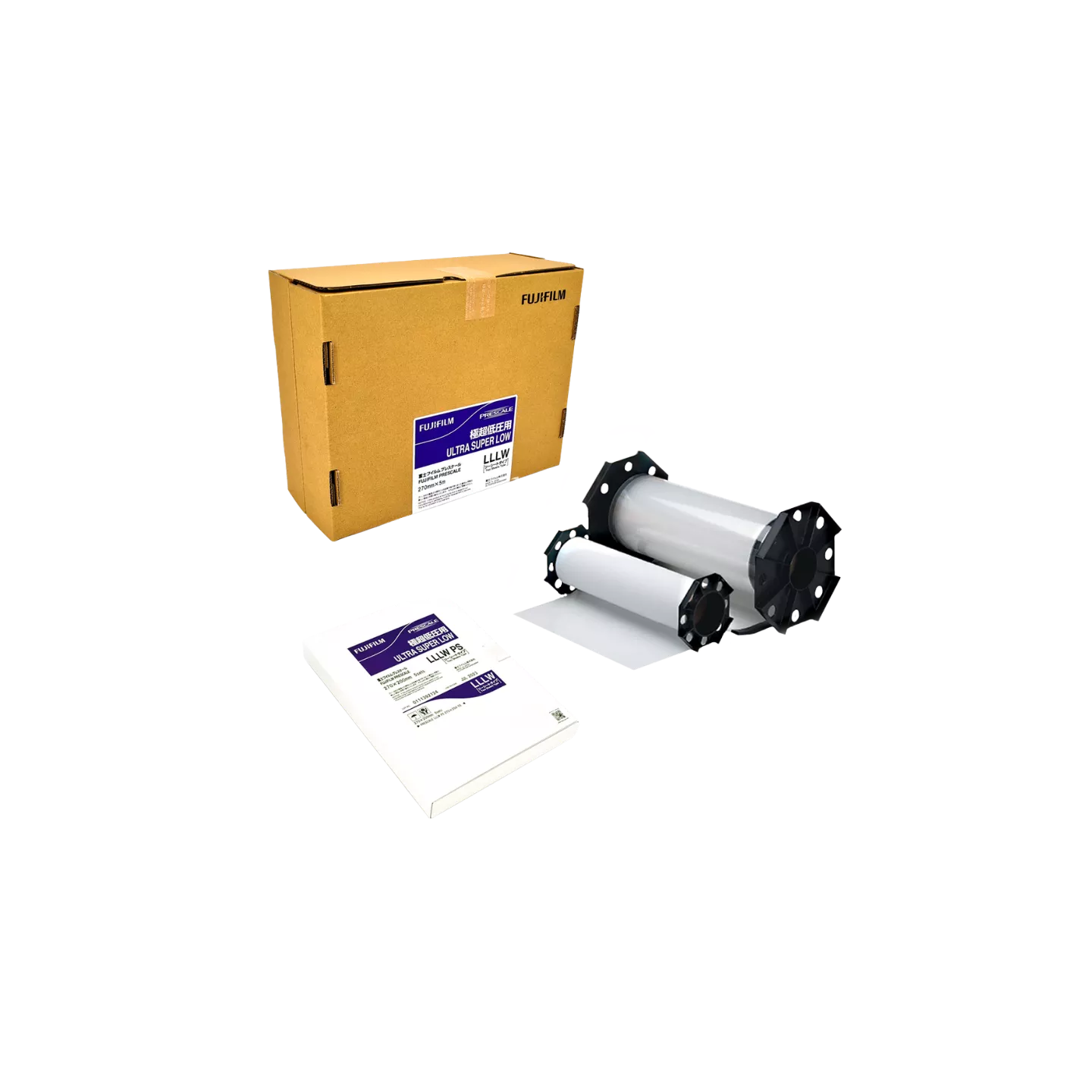

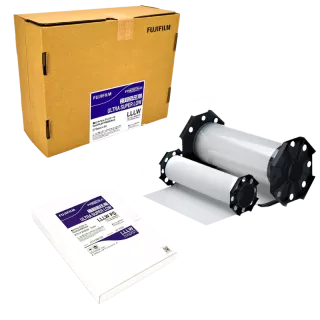

Référence FPR1-LLLW

Fujifilm Prescale LLLW Ultra Super Low Pressure : 200 - 600 kPa

Film de mesure de pression très faible, Prescale LLLW est un consommable de mesure de pression de contact et de répartition des contraintes d'interface par empreinte couleur. Il cartographie les pressions entre 0,2 et 0,6 MPa. Idéal pour le contrôle de contacts légers : parallélisme de rouleaux, étanchéité de boîtiers électroniques, laminage de PCB, dissipateurs thermiques, batteries lithium-ion, collage composites.

  • Mesure de 0,2 à 0,6 MPa (200 à 600 kPa)
  • Précision ± 10% - film double
  • Utilisation entre 20 et 35°C
  • Rouleaux 270/360/540 mm x 5 m
  • Paquets 5 feuilles 270x200 mm ou 10 feuilles Ø300 mm
Film de mesure Fujifilm Prescale LLLW (Ultra Super Low Pressure) pour la cartographie des pressions faibles de 0,2 à 0,6 MPa

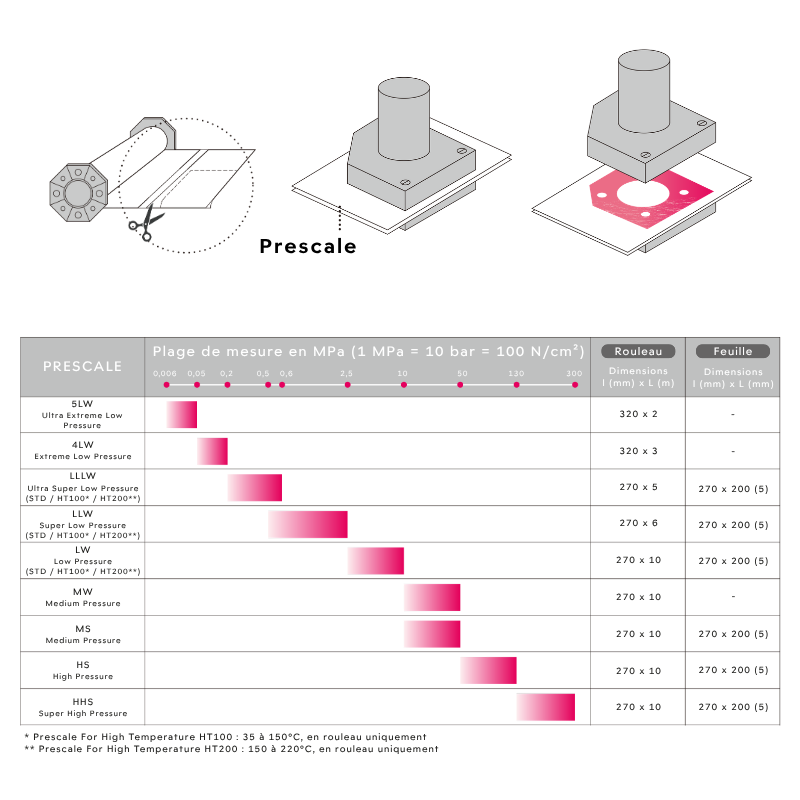

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Paquet de 5 feuilles 270 x 200 mm Rouleau largeur 270 mm Rouleau largeur 360 mm Rouleau largeur 540 mm Paquet de 10 feuilles Ø300 mm
Référence FPR1-LLLW
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale LLLW : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale LLLW « Ultra Super Low Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale LLLW cartographie les pressions comprises entre 200 kPa (seuil de détection) et 600 kPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 270 mm x 5 m (largeurs 360 mm et 540 mm sur devis) et en paquets de 5 feuilles de 270 x 200 mm pour les besoins ponctuels d'une faible quantité et les essais de validation de la méthode.

Le Prescale LLLW est un film de type double : deux films enduits, l'un d'un matériau chromogène, l'autre d'un révélateur de couleur, sont mis en contact par leurs faces mates. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur. Deux variantes sont disponibles pour les applications en environnement à température élevée : Prescale LLLW HT100 (35 à 150°C) et Prescale LLLW HT200 (150 à 220°C).

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Ajustement du parallélisme des rouleaux (Papeterie et Film plastique)

Dans les usines de production de papier ou de films d'emballage, les rouleaux d'entraînement doivent être parfaitement parallèles. Une pression inégale entraîne des plis, des déchirures ou un enroulement de travers.

Usage : on insère une bande de film LLLW entre deux rouleaux en contact pour vérifier que l'empreinte est de couleur identique sur toute la largeur.

Pour les appareils devant respecter la norme IP67 ou IP68 (montres connectées, boîtiers de caméras), la compression du joint en silicone doit être uniforme pour garantir l'étanchéité sans déformer le châssis.

Usage : placer le film sous le joint lors de l'assemblage pour visualiser les zones où le joint ne « porte » pas assez.

Lors de la fabrication de cartes mères multicouches, les différentes strates sont pressées à chaud. Le LLLW est idéal pour vérifier que la presse n'applique pas de points de pression excessifs qui pourraient endommager les pistes de cuivre internes.

Usage : cartographier la pression de la presse de laminage pour éviter les micro-fissures dans la résine époxy.

Pour refroidir un processeur (CPU) ou un module de puissance (IGBT), le dissipateur doit être parfaitement plaqué sur le composant. S'il y a un vide d'air, le transfert thermique est médiocre et le composant surchauffe.

Usage : vérifier que la pression de serrage des vis ou des clips répartit bien la charge sur toute la surface de la puce.

Dans les packs de batteries pour véhicules électriques, les cellules sont compressées pour éviter qu'elles ne gonflent durant les cycles de charge/décharge.

Usage : mesurer la pression entre les cellules individuelles au sein d'un module pour s'assurer que le système de maintien mécanique est homogène.

Lors du collage de pièces en carbone ou en fibre de verre, la mise sous vide ou le pressage doit être constant pour que la résine imprègne bien les fibres sans créer de zones sèches.

Usage : insérer le film LLLW dans le moule pour valider que la poche à vide applique une pression suffisante sur les zones complexes (courbes, angles).

Film de mesure Fujifilm Prescale LLLW (Ultra Super Low Pressure) pour la cartographie des pressions faibles de 0,2 à 0,6 MPa
Prescale LLLW

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le LLLW étant un film double, conserver l'assemblage des deux films (faces mates en contact).
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée).
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Point de vigilance pour Prescale LLLW

Facteurs environnementaux : à ces niveaux de pression, le film reste sensible aux variations de température et d'hygrométrie. Pour une précision optimale, l'utilisation du système d'analyse numérique Prescale Mobile est recommandée pour une lecture objective des résultats.

Voir toute la gamme Prescale : consulter les autres types de films pour les pressions plus élevées (LLW, LW, MW, MS, HS, HHS) ou plus faibles (5LW, 4LW), et leurs applications associées.

Mode d'utilisation détaillé : téléchargez la fiche d'instructions Prescale LLLW (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Applications haute température : découvrez les variantes Prescale LLLW HT100 (35 à 150°C) et Prescale LLLW HT200 (150 à 220°C) pour les environnements thermiques élevés.

Caractéristiques techniques

Prescale LLLW

Gamme Prescale
Plage de mesure 0,2 à 0,6 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur Film A : 95 ± 10 µm + Film C : 85 ± 10 µm
Conditionnement Paquet de 10 feuilles Ø300 mm Paquet de 5 feuilles 270 x 300 mm Rouleau 270 mm x 5 m Rouleau 360 mm x 5 m Rouleau 540 mm x 5 m

Ressources Prescale LLLW à télécharger

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Instructions Prescale LLLW

document PDF

Gamme Prescale & Prescale Mobile

document PDF

Films de mesure Fujifilm

document PDF

Compléments pour Prescale LLLW

Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Film Fujifilm Prescale LLLW HT100 pour mesures ultra basse pression (0,2 à 0,6 MPa) en environnement thermique jusqu'à 100°C.Spécifications Techniques

Prescale LLLW HT100

Fujifilm Prescale LLLW HT100 Ultra Super Low Pressure : 200 - 600 kPa Film de mesure de pression très faible pour haute température. Prescale LLLW HT100 cartographie les pressions de contact entre 0,2 et 0,6 MPa par empreinte couleur, dans des environnements de 35 à 150 °C. Idéal pour thermoscellage, étanchéité de boîtiers, pressage de composites à chaud. Mesure de 0,2 à 0,6 MPa (200 - 600 kPa) Haute température : 35 à 150 °C Film double - précision ± 10% Rouleau 270 mm x 5 m (standard) Paquet de 10 feuilles Ø300 mm
Ultra Low Pressure For High Temperature (100) 0.2 à 0.6 MPa (35-150°C)
Film Fujifilm Prescale LLLW HT200 pour mesure ultra basse pression (0,2 à 0,6 MPa) à haute température jusqu'à 200°CSpécifications Techniques

Prescale LLLW HT200

Fujifilm Prescale LLLW HT200 Ultra Super Low Pressure : 200 - 600 kPa Film de mesure de pression très faible pour haute température. Prescale LLLW HT200 cartographie les pressions de contact entre 0,2 et 0,6 MPa par empreinte couleur, dans des environnements de 150 à 220 °C. Idéal pour pressage de composites en autoclave, étanchéité haute température. Mesure de 0,2 à 0,6 MPa (200 - 600 kPa) Haute température : 150 à 220 °C Film double - précision ± 10% Rouleau 270 mm x 5 m (standard) Paquet de 10 feuilles Ø300 mm
Ultra Low Pressure For High Temperature (200) 0.2 à 0.6 MPa (150-220°C)
Système Fujifilm Prescale Mobile, application d'analyse et quantification automatique des empreintes de pression sur le terrainSpécifications Techniques

Prescale Mobile

Numérisation et analyse d'empreintes de pression sur le terrain Quantifiez vos images de contact en couleur avec l'application Fujifilm Prescale Mobile : étalonnage automatique, mesure par zones, comparaison et conformité. Conversion numérique : étalonnage précis de la densité de couleur en unités de pression Algorithme Fujifilm : compensation automatique de la luminosité ambiante via la mire de calibration Expertise de terrain : idéal pour les diagnostics rapides sur machines encombrées Export de données : transfert des mesures par e-mail au format CSV et images Compatibilité : tous les films Prescale sauf HHS, HS et MS Licence : 1 an ou perpétuelle Dossier et fiches d'étalonnage : A4 carton (standard) ou papier synthétique quadrillé A3, A4, A5, résistant à la saleté et à l'huile
Prescale 5LW à MW Compatible iPhone* / iPad*
