Film Fujifilm Prescale HHS (Super High Pressure) pour mesurer les contraintes de pression extrêmes allant de 130 à 300 MPa

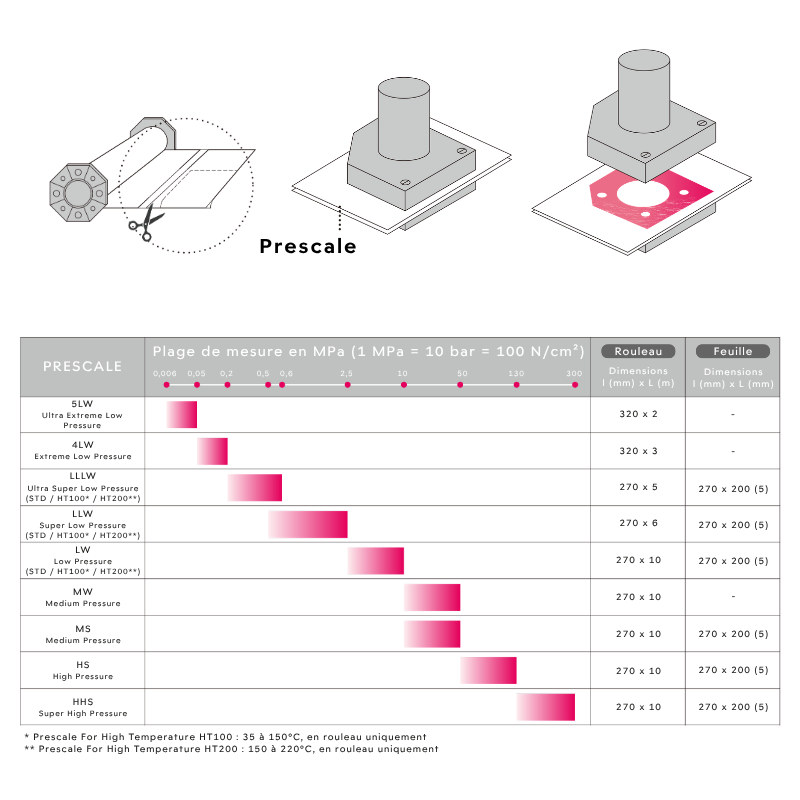

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale HHS

Fujifilm Prescale HHS Super High Pressure : 130 - 300 MPa

Film de mesure de pression extrême, monocouche. Prescale HHS cartographie les pressions de contact entre 130 et 300 MPa par empreinte couleur. Idéal pour le forgeage de pièces aéronautiques, les essais d'impact balistique, l'étanchéité de BOP pétroliers, l'assemblage de réacteurs de fusée, les laminoirs à froid, la simulation de pression géologique profonde.

  • Mesure de 130 à 300 MPa
  • Précision ± 10% - film simple (monocouche)
  • Utilisation entre 15 et 30°C
  • Rouleau 270 mm x 10 m ou paquet de 5 feuilles 270 x 200 mm
Film Fujifilm Prescale HHS (Super High Pressure) pour mesurer les contraintes de pression extrêmes allant de 130 à 300 MPa

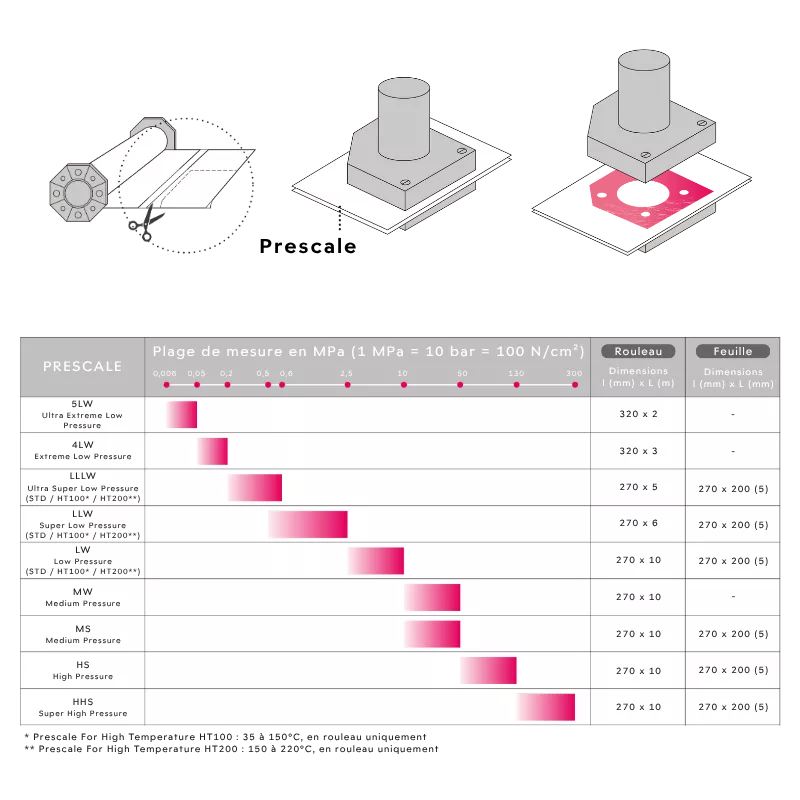

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Paquet de 5 feuilles 270 x 200 mm Rouleau largeur 270 mm
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale HHS : spécifications et contextes d'utilisation

Film de mesure Fujifilm Prescale HHS « Super High Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

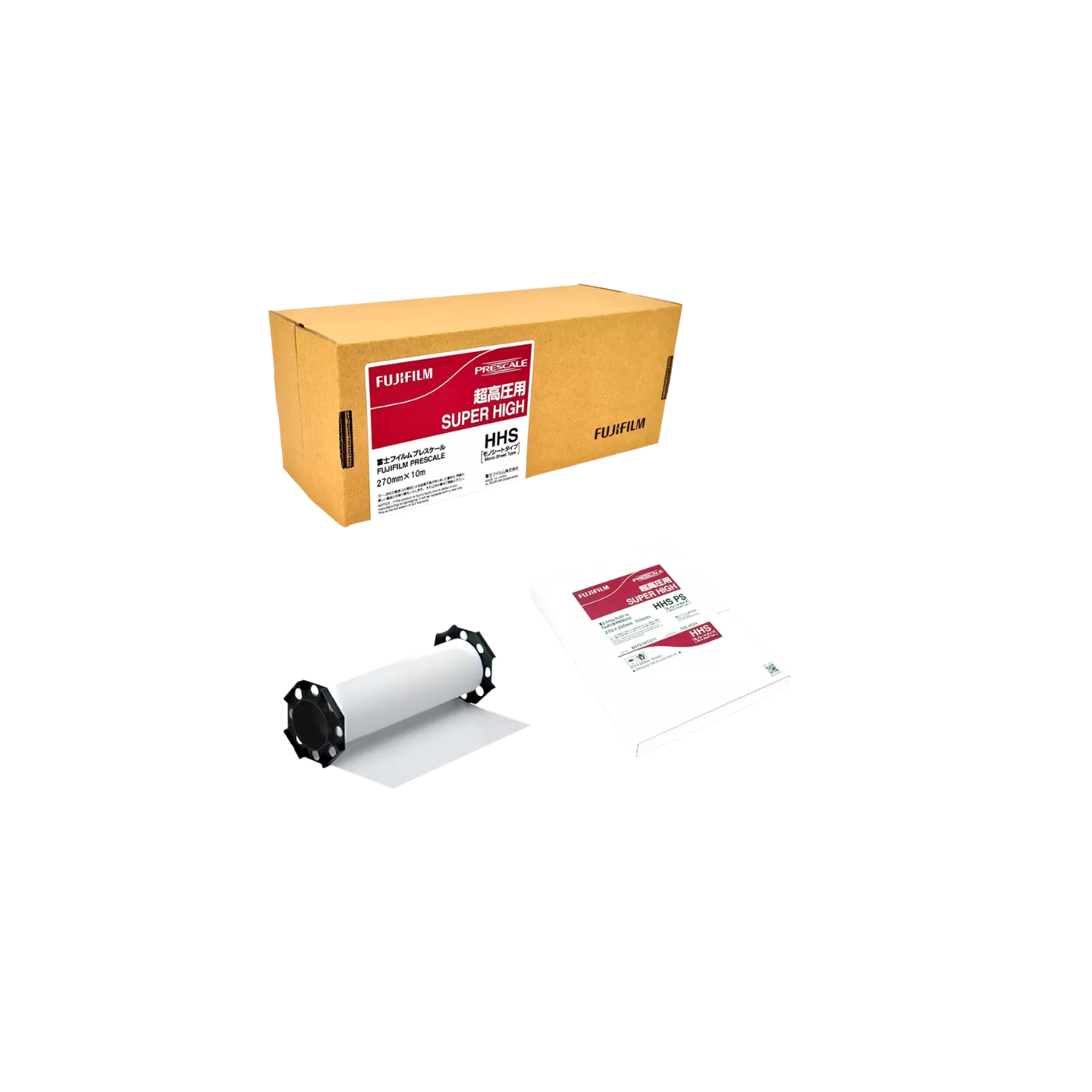

Le film Prescale HHS cartographie les pressions comprises entre 130 MPa (seuil de détection) et 300 MPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 270 mm x 10 m et en paquets de 5 feuilles de 270 x 200 mm pour les besoins ponctuels d'une faible quantité et les essais de validation de la méthode.

Le Prescale HHS est un film de type simple (monocouche) : contrairement aux films Prescale dont la référence contient un « W » qui sont livrés en 2 épaisseurs à mettre en contact avant utilisation, les films dont la référence contient un « S » comme Prescale HHS ne sont constitués que d'une seule épaisseur. Le matériau chromogène et le révélateur sont déposés sur un film unique. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Forgeage de pièces aéronautiques (Liaisons au sol)

Les trains d'atterrissage des avions gros-porteurs sont fabriqués par forgeage de blocs d'acier ou de titane sous des presses hydrauliques de plusieurs dizaines de milliers de tonnes.

Usage : Le film HHS permet de vérifier que la pression de forgeage atteint bien les 300 MPa nécessaires pour assurer la densification du métal et l'absence de porosités internes, garantissant que la pièce ne rompra pas lors d'un atterrissage brutal.

Dans le développement de véhicules militaires ou de gilets pare-balles, il est crucial de comprendre comment l'énergie d'un impact se dissipe sur la surface de protection.

Usage : Placé derrière une plaque de blindage lors de tests de tir, le film HHS capture le pic de pression instantané au point d'impact, permettant d'optimiser l'épaisseur et la composition des matériaux composites de protection.

Les Blowout Preventers (BOP) sont des vannes massives installées sur les puits de pétrole pour empêcher les éruptions. Elles doivent sceller le puits même sous des pressions hydrostatiques et géologiques phénoménales.

Usage : Le HHS est utilisé pour valider le contact métal-sur-métal des mâchoires de fermeture. Une empreinte parfaitement uniforme à plus de 130 MPa est la seule garantie que la vanne retiendra le pétrole en cas d'urgence.

Les propulseurs à poudre des lanceurs spatiaux sont constitués de segments reliés par des brides boulonnées. La pression interne lors de l'allumage est telle que la moindre micro-ouverture transformerait la jonction en chalumeau.

Usage : On utilise le HHS pour mesurer la précharge de compression sur les joints d'étanchéité circulaires lors du montage des segments, s'assurant que la pression de serrage dépasse largement la pression de combustion prévue.

Pour produire des feuilles d'acier inoxydable ou d'alliages spéciaux très fines et très dures, les cylindres de laminoir exercent une pression linéaire titanesque.

Usage : Le film HHS aide à calibrer la force d'appui entre les rouleaux de travail pour éviter tout bombement du cylindre, ce qui garantit une épaisseur de tôle constante au micron près sur toute sa largeur.

En laboratoire de géophysique, on simule les conditions de pression régnant à plusieurs kilomètres sous la croûte terrestre pour étudier la formation des roches ou le comportement des failles sismiques.

Usage : Le HHS sert de capteur de référence à l'intérieur des presses à enclumes de diamant ou de carbure pour cartographier la répartition des forces sur les échantillons de roche compressés.

Film Fujifilm Prescale HHS (Super High Pressure) pour mesurer les contraintes de pression extrêmes allant de 130 à 300 MPa
Prescale HHS

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le HHS étant un film simple (monocouche), aucune étape d'assemblage n'est nécessaire.
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée). Maintenir la pression pendant au moins 2 minutes pour une lecture stabilisée.
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Voir toute la gamme Prescale : consulter les autres types de films pour les pressions plus faibles (MW, MS, HS) ou très faibles (5LW, 4LW, LLLW, LLW, LW), et leurs applications associées.

Mode d'utilisation détaillé : téléchargez la fiche d'instructions Prescale HHS (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Pressions plus faibles : le Prescale HS couvre la plage 50 à 130 MPa pour les applications de haute pression (emboutissage, soudage par points, matriçage).

Spécificités du Prescale HHS

Type mono-couche

Comme pour le type HS, le HHS est une seule couche de film polyester recouverte d'un mélange de micro-capsules renforcées et de révélateur. Il est conçu pour ne pas glisser ou se déchirer sous l'effort de cisaillement.

Temps de réaction

En raison de la densité des microcapsules, le développement de la couleur peut être légèrement plus lent. Il est conseillé de maintenir la pression pendant au moins 2 minutes (si le processus le permet) pour une lecture stabilisée.

Température

Les processus impliquant 300 MPa génèrent souvent de la chaleur par friction ou compression. Il est impératif d'utiliser les courbes de correction fournies par Fujifilm pour compenser l'influence thermique sur la couleur rouge obtenue.

Caractéristiques techniques

Prescale HHS

Gamme Prescale
Plage de mesure 130 à 300 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur 115 ± 10 µm (film unique A+C, épaisseur totale)
Conditionnement Paquet de 5 feuilles 270 x 300 mm Rouleau 270 mm x 10 m

Ressources Prescale HHS à télécharger

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Gamme Prescale & Prescale Mobile

document PDF

Films de mesure Fujifilm

document PDF

Instructions Prescale HHS

document PDF

Compléments pour Prescale HHS

Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Système Fujifilm Prescale Mobile, application d'analyse et quantification automatique des empreintes de pression sur le terrainSpécifications Techniques

Prescale Mobile

Numérisation et analyse d'empreintes de pression sur le terrain Quantifiez vos images de contact en couleur avec l'application Fujifilm Prescale Mobile : étalonnage automatique, mesure par zones, comparaison et conformité. Conversion numérique : étalonnage précis de la densité de couleur en unités de pression Algorithme Fujifilm : compensation automatique de la luminosité ambiante via la mire de calibration Expertise de terrain : idéal pour les diagnostics rapides sur machines encombrées Export de données : transfert des mesures par e-mail au format CSV et images Compatibilité : tous les films Prescale sauf HHS, HS et MS Licence : 1 an ou perpétuelle Dossier et fiches d'étalonnage : A4 carton (standard) ou papier synthétique quadrillé A3, A4, A5, résistant à la saleté et à l'huile
Prescale 5LW à MW Compatible iPhone* / iPad*
Système d'analyse par scanner Fujifilm FPD-8010E. Cartographie détaillée et rapports complets sur la distribution des pressions.Spécifications Techniques

Système d’Analyse FPD-8010E

Système d'analyse Prescale haute résolution sur PC La solution de référence pour la quantification et la cartographie scientifique des pressions de contact. Haute résolution : Analyse fine des empreintes via scanner étalonné. Métrologie avancée :Réduction de l'incertitude de mesure à ±-5% Modélisation 3D : Visualisation avancée de la distribution des forces. Rapports complets : Analyse statistique détaillée et export de données.
Système de mesure de pression de nip entre rouleaux Tekscan NPATSpécifications Techniques

Système NPAT™

Profil de pincement et alignement de rouleaux (Nip) L'outil de terrain NPAT™ (Nip Pressure Alignment Tool) affiche en direct le profil de contact dynamique et mesure la répartition relative des pressions entre deux rouleaux. Conçu pour s'adapter à de nombreuses dimensions industrielles, il permet d'optimiser objectivement le réglage des machines afin d'éliminer les défauts d'alignement. Conception modulaire: Bande à capteurs de pression flexible adaptée en longueur selon la taille des rouleaux. Résolutions optimisées : 3 modèles aux résolutions spatiales fonction du diamètre de l'équipement. Maintenance simplifiée : Capteurs individuels faciles à entretenir ou à remplacer. Rangement pratique : Bande de mesure enroulée pour le stockage, se déroulant à plat instantanément pour l'utilisation.
