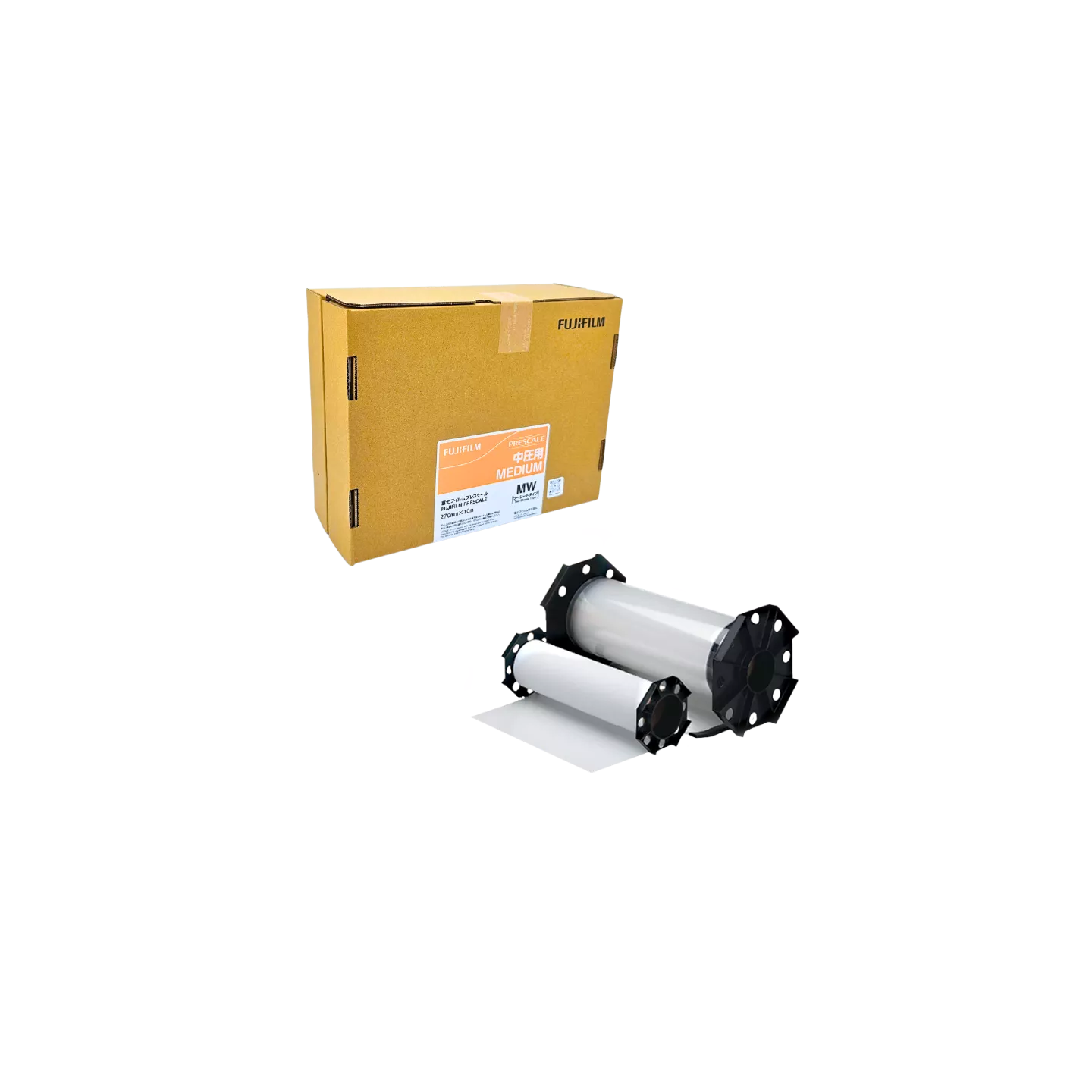

Film de mesure de pression Fujifilm Prescale MW (Medium Pressure) pour les contraintes de 10 à 50 MPa

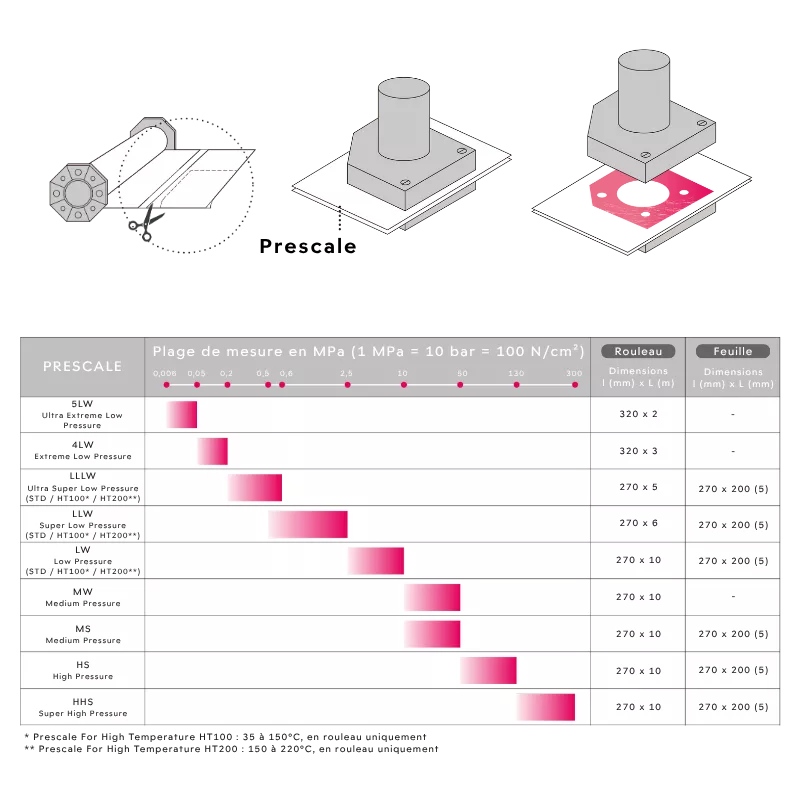

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Prescale

Prescale MW

Fujifilm Prescale MW Medium Pressure : 10 - 50 MPa

Film de mesure de pression moyenne. Prescale MW cartographie les pressions de contact entre 10 et 50 MPa par empreinte couleur. Idéal pour engrenages industriels, roulements à rouleaux, matriçage de pièces métalliques, modules de puissance IGBT, boulonnage haute résistance, composites aéronautiques.

  • Mesure de 10 à 50 MPa
  • Précision ± 10% - film double
  • Utilisation entre 20 et 35°C
  • Rouleau 270 mm x 10 m
Film de mesure de pression Fujifilm Prescale MW (Medium Pressure) pour les contraintes de 10 à 50 MPa
Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Type
Caractéristique
Conditionnement
Rouleau largeur 270 mm
Demander un devis
Demander un devis
Voir la fiche technique
  • Produit vendu en ligne !
  • Se connecter
  • pour voir les tarifs & commander en ligne

Vous envisagez de nous envoyer un bon commande ? Demandez un devis pour bénéficier de nos tarifs dégressifs, offres de financements locatifs, etc.

Chaque situation d'application est unique. Nous configurons votre solution (matériel, logiciel, financement, ...) selon vos besoins et contraintes pour vous garantir un retour sur investissement optimal.

Prescale MW : spécifications et contextes d'utilisation

>Film de mesure Fujifilm Prescale MW « Medium Pressure »

Prescale est un consommable de mesure de pression de très faible épaisseur (moins de 0,2 mm). Sa surface se colore progressivement avec la force appliquée pour imprimer l'image du contact à l'interface des pièces où il est utilisé.

Le film Prescale MW cartographie les pressions comprises entre 10 MPa (seuil de détection) et 50 MPa (saturation de la couleur). Il est disponible en stock France, conditionné en rouleaux de 270 mm x 10 m. Le MW ne propose pas de format en feuilles ; pour des besoins ponctuels ou des essais de validation, le film Prescale MS couvre la même plage de pression et est disponible en paquets de feuilles.

Le Prescale MW est un film de type double : deux films enduits, l'un d'un matériau chromogène, l'autre d'un révélateur de couleur, sont mis en contact par leurs faces mates. Comme tous les films Prescale dont la référence contient un « W », il est livré en 2 épaisseurs qui doivent être mises en contact avant utilisation pour former le film de mesure. Sous l'effet de la pression, les microcapsules se brisent, le produit chromogène libéré rencontre le révélateur et la réaction chimique provoque la coloration du film.

Il peut être utilisé avec le système d'analyse automatique Prescale Mobile pour une objectivité optimale dans l'interprétation de la couleur.

  • Economique et facile à utiliser
  • Pas de modification du procédé
  • Vérification de la pression appliquée
  • Contrôle de l'homogénéité du contact
  • Interprétation visuelle instantanée
  • Analyse numérique avec Prescale Mobile

Exemples d'applications

Ajustement des engrenages industriels

Ajustement des engrenages industriels

Dans les boîtes de vitesses ou les réducteurs de puissance, les dents des engrenages doivent s'engrener avec précision. Un mauvais alignement concentre la pression sur une petite zone, provoquant une usure rapide ou une casse.

Usage : On applique le film entre deux dents. L'empreinte permet de vérifier que la zone de contact est bien centrée et s'étend sur toute la largeur de la dent.

Les roulements supportant des charges lourdes (industries minières, éoliennes) subissent des pressions énormes. Une charge excentrée réduit drastiquement la durée de vie du roulement.

Usage : Mesurer la répartition de la charge entre les rouleaux et la bague de roulement pour valider l'alignement de l'arbre mécanique.

Lors de la fabrication de petites pièces métalliques par frappe ou matriçage, la pression doit être suffisante pour que le métal épouse parfaitement la forme du moule.

Usage : Vérifier que la matrice exerce une pression homogène de 10 à 50 MPa sur toute la pièce, évitant ainsi les manques de matière ou les zones de fragilité.

Dans l'électronique de puissance (onduleurs pour trains ou voitures électriques), les modules IGBT génèrent une chaleur intense. Ils sont pressés contre un dissipateur thermique avec une force importante pour assurer un transfert thermique optimal.

Usage : Le film MW permet de s'assurer que la base du module est parfaitement plane et qu'il n'y a pas d'espace d'air (qui agirait comme un isolant) malgré les fortes contraintes de serrage.

Dans les structures métalliques ou les machines-outils, les boulons de gros diamètre exercent des pressions de contact très localisées sous la tête de vis ou l'écrou.

Usage : Analyser la déformation des surfaces de contact sous la bride pour s'assurer que la pression ne dépasse pas la limite d'élasticité du matériau, ce qui causerait un desserrage progressif.

Lors de la cuisson en autoclave de pièces composites (carbone/époxy), les différentes couches doivent être compactées pour éliminer les vides.

Usage : Utiliser le film MW pour valider que les outils de moulage (moules et contre-moules rigides) appliquent une pression de compactage uniforme sur les zones de forte épaisseur de la pièce.

Film de mesure de pression Fujifilm Prescale MW (Medium Pressure) pour les contraintes de 10 à 50 MPa
Prescale MW

Mode d'utilisation

  1. Découper le film Prescale aux dimensions requises à l'aide de ciseaux ou d'un cutter. Le MW étant un film double, conserver l'assemblage des deux films (faces mates en contact).
  2. Insérer le film entre les surfaces à mesurer, en veillant à ce que la zone de contact couvre la surface active du film.
  3. Appliquer la pression dans les conditions réelles d'utilisation (pression, durée).
  4. Retirer le film et observer la face brillante. La coloration rouge révèle la répartition et l'intensité de la pression de contact.
  5. Comparer la densité de couleur avec le nuancier fourni pour une estimation visuelle, ou numériser le film avec Prescale Mobile pour une analyse quantitative précise.

Conservation : conservez le film Prescale dans son emballage opaque, à l'abri de la chaleur, des chocs et de la lumière.

Voir toute la gamme Prescale : consulter les autres types de films pour les pressions plus élevées (MS, HS, HHS) ou plus faibles (5LW, 4LW, LLLW, LLW, LW), et leurs applications associées.

Mode d'utilisation détaillé : téléchargez la fiche d'instructions Prescale MW (PDF) jointe à cette page, ou consultez notre système d'analyse Prescale Mobile pour quantifier vos mesures.

Format feuilles disponible : le film Prescale MS couvre la même plage de pression (10 à 50 MPa) et est disponible en paquets de 5 feuilles 270x200 mm pour les essais ponctuels.

Caractéristiques techniques

Prescale MW

Gamme Prescale
Plage de mesure 10 à 50 MPa
Température de fonctionnement 20 à 35°C
Précision ± 10%
Epaisseur Film A : 95 ± 10 µm + Film C : 85 ± 10 µm
Conditionnement Rouleau

Ressources Prescale MW à télécharger

Tableau de sélection Prescale, films de mesure de pression Fujifilm, 9 plages de mesure de 6 kPa à 300 MPa, entre 20°C et 220°C
Instructions Prescale LLLW

document PDF

Films de mesure Fujifilm

document PDF

Compléments pour Prescale MW

Système de cartographie de pression Tekscan I-Scan Evolution avec électronique USBSpécifications Techniques

I-Scan Evolution

La référence en cartographie de pression dynamique Le système I-Scan Evolution associe une électronique USB évolutive à des capteurs tactiles ultra-fins (< 0,2 mm) pour mesurer et analyser en temps réel la répartition des contraintes entre deux surfaces. Idéal pour les essais mécaniques dynamiques (jusqu'à 100 Hz), il offre une résolution spatiale élevée (248 points/cm²) et une mesure non intrusive, préservant le comportement des interfaces. Polyvalence : Compatible avec 200+ capteurs de pression + 1 capteur de température (jusqu'à 200°C en option). Logiciel intuitif : Visualisation 2D/3D, export CSV, et interface moderne (I-Scan 9) pour une analyse optimisée. Applications : Contrôle qualité, R&D, tests de freinage, ergonomie (sièges, matelas), ou validation de processus industriels.
Système Fujifilm Prescale Mobile, application d'analyse et quantification automatique des empreintes de pression sur le terrainSpécifications Techniques

Prescale Mobile

Numérisation et analyse d'empreintes de pression sur le terrain Quantifiez vos images de contact en couleur avec l'application Fujifilm Prescale Mobile : étalonnage automatique, mesure par zones, comparaison et conformité. Conversion numérique : étalonnage précis de la densité de couleur en unités de pression Algorithme Fujifilm : compensation automatique de la luminosité ambiante via la mire de calibration Expertise de terrain : idéal pour les diagnostics rapides sur machines encombrées Export de données : transfert des mesures par e-mail au format CSV et images Compatibilité : tous les films Prescale sauf HHS, HS et MS Licence : 1 an ou perpétuelle Dossier et fiches d'étalonnage : A4 carton (standard) ou papier synthétique quadrillé A3, A4, A5, résistant à la saleté et à l'huile
Prescale 5LW à MW Compatible iPhone* / iPad*
Film de mesure de pression Fujifilm Prescale MS (Medium Pressure) monocouche, pour les contraintes de 10 à 50 MPaSpécifications Techniques

Prescale MS

Fujifilm Prescale MS Medium Pressure : 10 - 50 MPa Film de mesure de pression moyenne, monocouche. Prescale MS cartographie les pressions de contact entre 10 et 50 MPa par empreinte couleur. Idéal pour engrenages industriels, roulements à rouleaux, matriçage de pièces métalliques, modules IGBT, boulonnage haute résistance, composites aéronautiques. Mesure de 10 à 50 MPa Précision ± 10% - film simple (monocouche) Utilisation entre 20 et 35°C Rouleaux 270 mm x 10 m ou 540 mm x 10 m Paquet de 5 feuilles 270 x 200 mm
Medium Pressure 10 à 50 MPa
Système d'analyse par scanner Fujifilm FPD-8010E. Cartographie détaillée et rapports complets sur la distribution des pressions.Spécifications Techniques

Système d’Analyse FPD-8010E

Système d'analyse Prescale haute résolution sur PC La solution de référence pour la quantification et la cartographie scientifique des pressions de contact. Haute résolution : Analyse fine des empreintes via scanner étalonné. Métrologie avancée :Réduction de l'incertitude de mesure à ±-5% Modélisation 3D : Visualisation avancée de la distribution des forces. Rapports complets : Analyse statistique détaillée et export de données.
